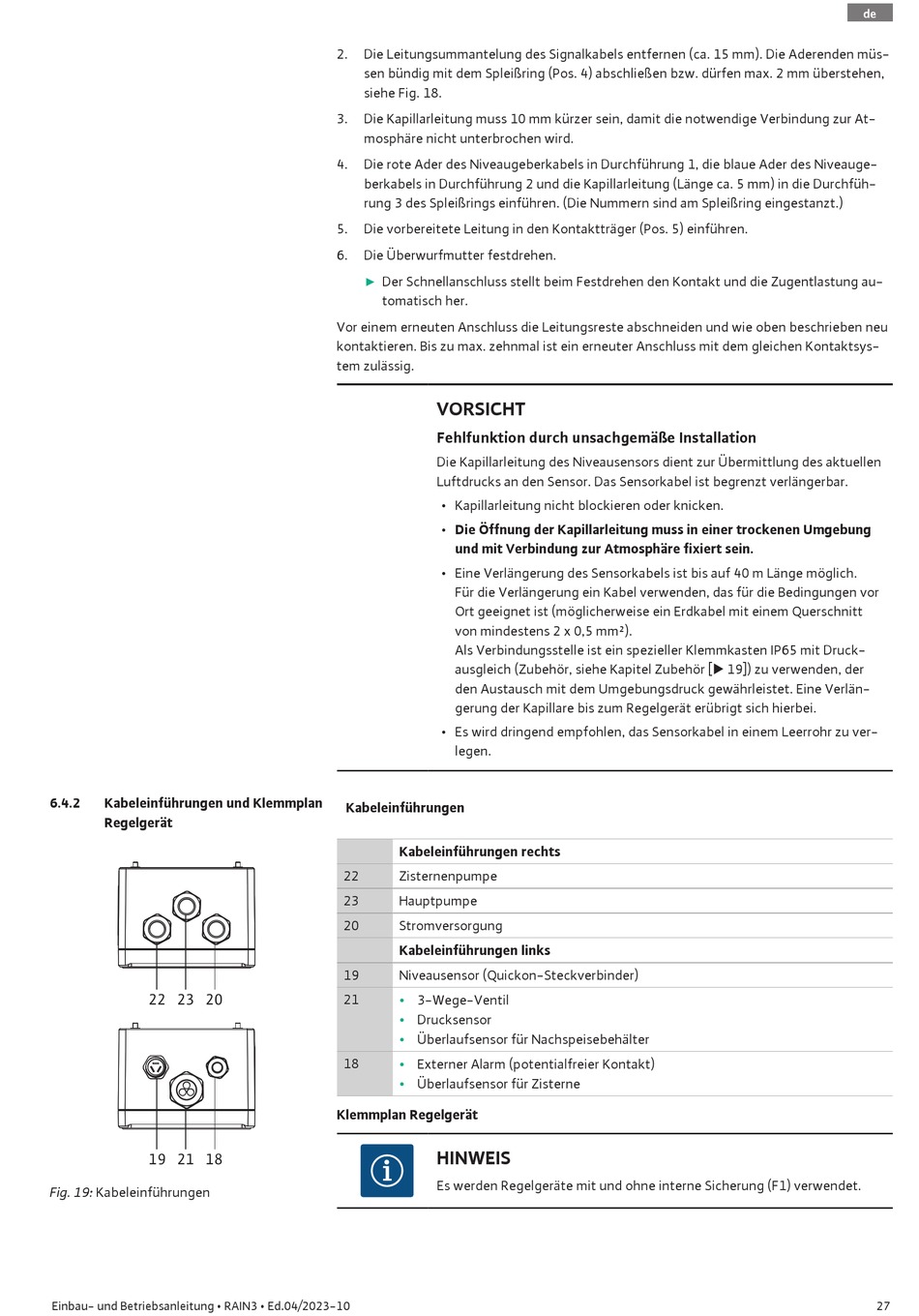

6.4.2 Kabeleinführungen und Klemmplan
Regelgerät
22 23 20
19 21 18
Fig. 19: Kabeleinführungen
Einbau- und Betriebsanleitung • RAIN3 • Ed.04/2023-10
2. Die Leitungsummantelung des Signalkabels entfernen (ca. 15 mm). Die Aderenden müs-
sen bündig mit dem Spleißring (Pos. 4) abschließen bzw. dürfen max. 2 mm überstehen,
siehe Fig. 18.
3. Die Kapillarleitung muss 10 mm kürzer sein, damit die notwendige Verbindung zur At-
mosphäre nicht unterbrochen wird.
4. Die rote Ader des Niveaugeberkabels in Durchführung 1, die blaue Ader des Niveauge-
berkabels in Durchführung 2 und die Kapillarleitung (Länge ca. 5 mm) in die Durchfüh-
rung 3 des Spleißrings einführen. (Die Nummern sind am Spleißring eingestanzt.)
5. Die vorbereitete Leitung in den Kontaktträger (Pos. 5) einführen.
6. Die Überwurfmutter festdrehen.
▶ Der Schnellanschluss stellt beim Festdrehen den Kontakt und die Zugentlastung au-
tomatisch her.
Vor einem erneuten Anschluss die Leitungsreste abschneiden und wie oben beschrieben neu
kontaktieren. Bis zu max. zehnmal ist ein erneuter Anschluss mit dem gleichen Kontaktsys-
tem zulässig.
VORSICHT
Fehlfunktion durch unsachgemäße Installation
Die Kapillarleitung des Niveausensors dient zur Übermittlung des aktuellen
Luftdrucks an den Sensor. Das Sensorkabel ist begrenzt verlängerbar.
• Kapillarleitung nicht blockieren oder knicken.
• Die Öffnung der Kapillarleitung muss in einer trockenen Umgebung
und mit Verbindung zur Atmosphäre fixiert sein.
• Eine Verlängerung des Sensorkabels ist bis auf 40 m Länge möglich.
Für die Verlängerung ein Kabel verwenden, das für die Bedingungen vor
Ort geeignet ist (möglicherweise ein Erdkabel mit einem Querschnitt
von mindestens 2 x 0,5 mm²).
Als Verbindungsstelle ist ein spezieller Klemmkasten IP65 mit Druck-
ausgleich (Zubehör, siehe Kapitel Zubehör [" 19]) zu verwenden, der
den Austausch mit dem Umgebungsdruck gewährleistet. Eine Verlän-
gerung der Kapillare bis zum Regelgerät erübrigt sich hierbei.
• Es wird dringend empfohlen, das Sensorkabel in einem Leerrohr zu ver-
legen.
Kabeleinführungen
Kabeleinführungen rechts
22 Zisternenpumpe
23 Hauptpumpe
20 Stromversorgung
Kabeleinführungen links
19 Niveausensor (Quickon-Steckverbinder)
21
• 3-Wege-Ventil
• Drucksensor
• Überlaufsensor für Nachspeisebehälter
18 • Externer Alarm (potentialfreier Kontakt)
• Überlaufsensor für Zisterne
Klemmplan Regelgerät
HINWEIS
Es werden Regelgeräte mit und ohne interne Sicherung (F1) verwendet.
