Produktbeschreibung

3.1 Regenwassernutzungssystem
RAIN3
Einbau- und Betriebsanleitung • RAIN3 • Ed.04/2023-10
• National gültige Richtlinien, Normen und Vorschriften sowie die
Vorgaben der örtlichen Energieversorgungsunternehmen zum
Anschluss an das lokale Stromnetz einhalten.
• Vor allen Arbeiten das Produkt vom Stromnetz trennen und ge-
gen Wiedereinschalten sichern.
• Der Anschluss muss mit einem Fehlerstrom-Schutzschalter
(RCD) abgesichert werden.
• Das Produkt muss geerdet werden.
• Defekte Kabel umgehend durch eine Elektrofachkraft austau-
schen lassen.
A
13
8
20
12

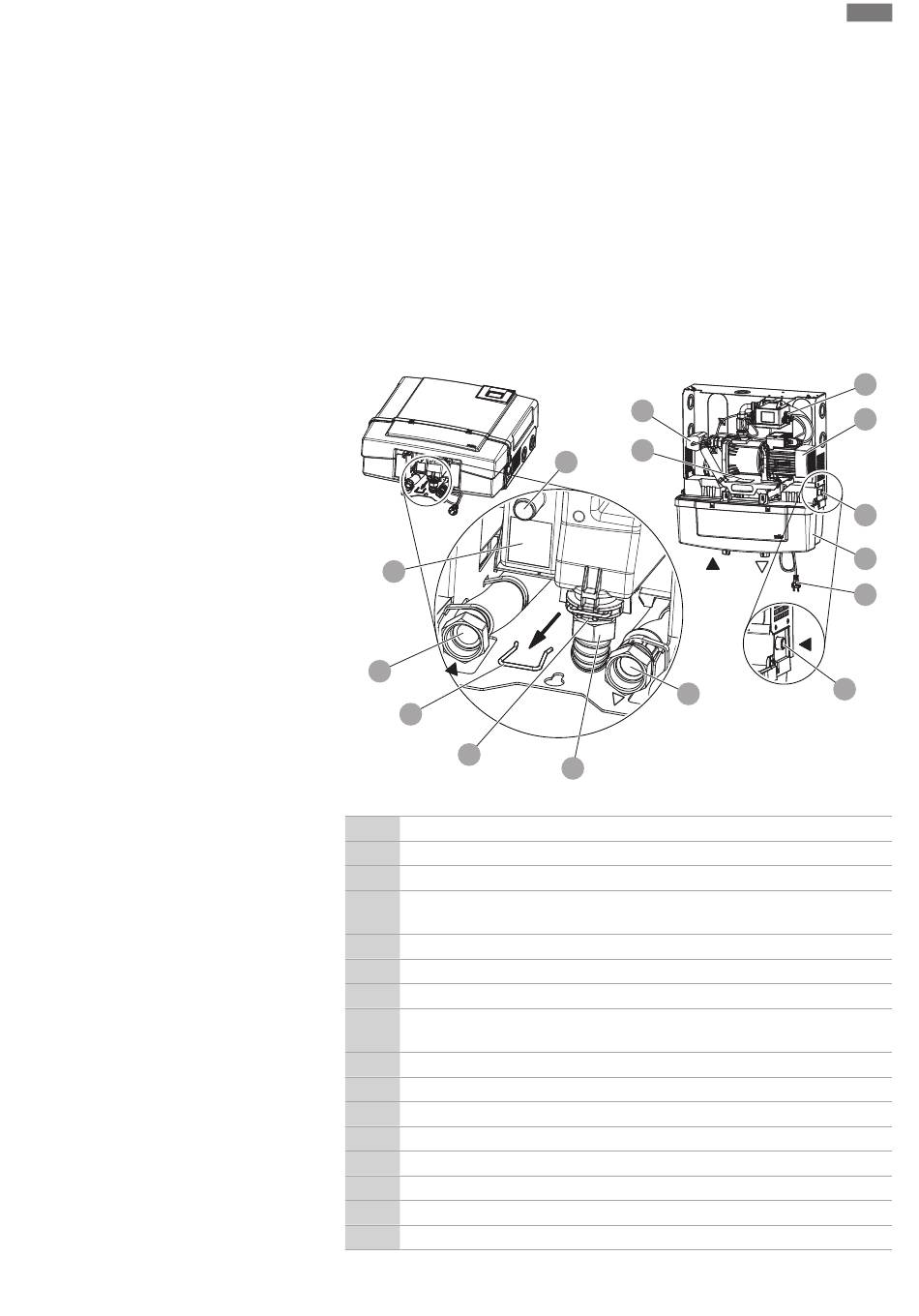

Fig. 1: Hauptkomponenten
1 Pumpe
2 Regelgerät
3 Frischwasser-Nachspeisebehälter
4 Leitungswasseranschluss (G 3/4") an Nachspeiseventil (mechanisches Schwim-
merventil)
6 3-Wege-Ventil
7 Flexible Druckleitung (G 1" Überwurfmutter)
8 Flexible Saugleitung (G 1" Überwurfmutter)
9 Anschluss (Ø 19 mm) des Überlaufs am Nachspeisebehälter für ableitbare
Kleinstmengen über bauseitige Entwässerungsleitung
10 Netzstecker
12 Rückflussverhinderer für Sauganschluss am Frischwasser-Nachspeisebehälter
13 Einbaustelle Überlaufsensor
14 Typenschild
19 Überwurfmutter am Sauganschluss des Nachspeisebehälters
20 Halteklammer
A Detail: Anschlüsse (Saug- und Druckleitung, Überlauf)
B Detail: Zulaufanschluss Nachspeisebehälter
6
14
9
B
7
A
19
