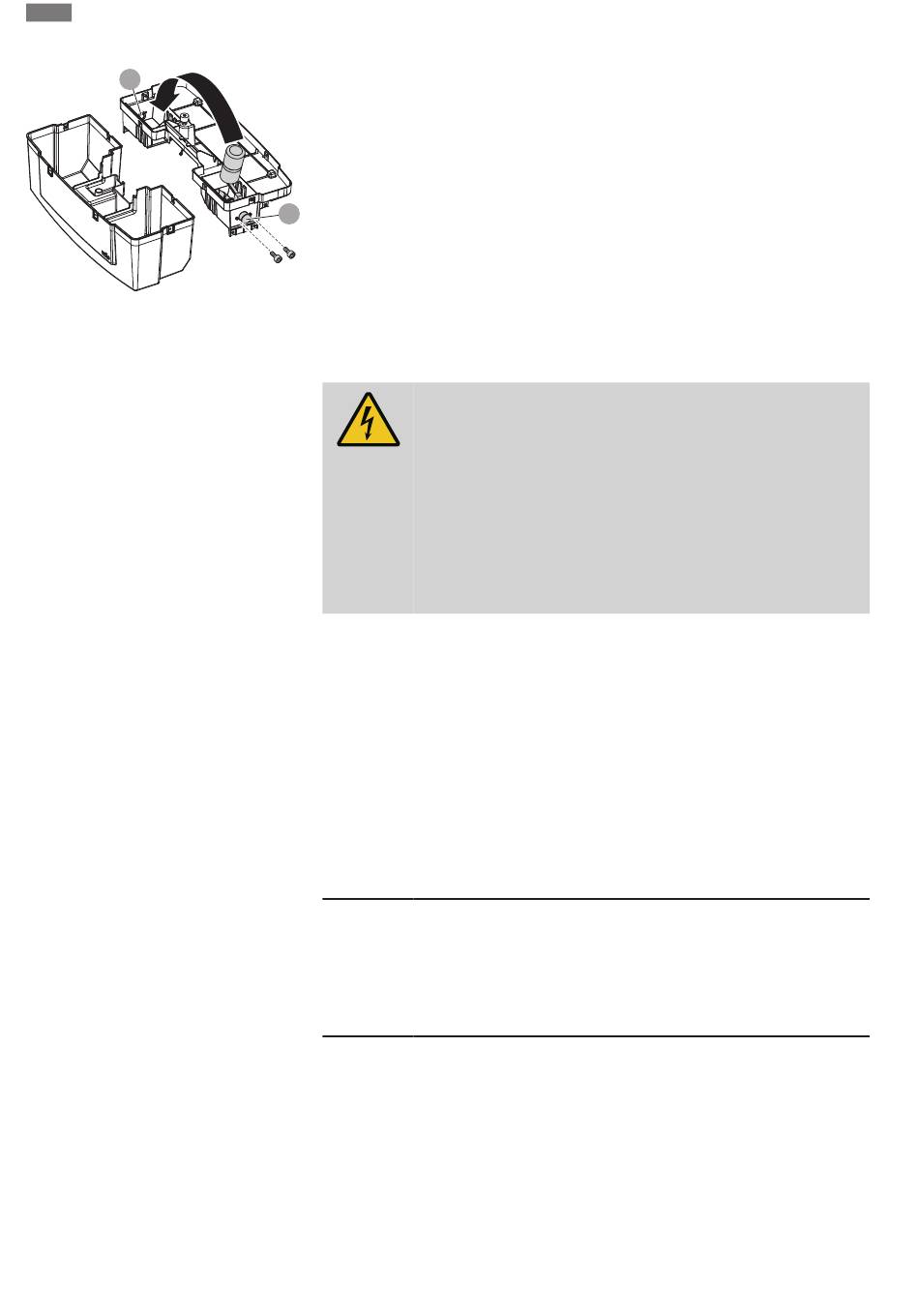

Fig. 17: Retrait du couvercle de la bâche de
stockage et desserrage des vis de fixation de
la vanne de réalimentation
6.4 Raccordement électrique
88
1. Desserrer le manchon sur le raccord d'aspiration de la bâche de stockage (Fig. 1, pos. 19).
Fixer la garniture plate.
2. Retirer le cache avant et les vis du châssis-support (Fig. 16).
3. Retirer la bâche de stockage.
4. Enlever les vis du couvercle de la bâche de stockage (Fig. 16, à droite).
5. Retirer le couvercle de la bâche de stockage.
6. Enlever les vis sur le support de la vanne de réalimentation (Fig. 17).
4a
7. Retirer la vanne de réalimentation avec le support et la placer sur le côté opposé
(pos. 4b) de la bâche de stockage.
8. Remonter le système dans l'ordre inverse.
DANGER
Risque de blessures mortelles par électrocution !
En cas de raccordement électrique non conforme, il y a un risque de choc
électrique.
• Confier les travaux électriques à un électricien qualifié.
• Respecter les réglementations sur la prévention des accidents.
• Établir l'alimentation électrique de l'installation comme circuit élec-
trique avec disjoncteur différentiel (RCD) et un courant différentiel
prévu de 30 mA.
• Respecter les prescriptions locales en vigueur.
• L'installation est prête à être branchée.
• L'alimentation électrique provient d'une prise existante (CEE 7/7, 250 V, 16 A, type E ou
F)
• Respecter le type de courant et la tension d'alimentation indiqués sur la plaque signalé-
tique.
• Assurer une alimentation électrique avec une impédance du système de 0,3 Ohm max.
• Une protection par fusible de 16 A (inerte) doit être fournie par le client.
• La prise pour l'alimentation électrique du système doit être accessible à tout moment.
• Respecter le type de courant et la tension d'alimentation de l'alimentation réseau indi-
qués sur la plaque signalétique.
• Faire remplacer les câbles endommagés par un électricien professionnel.
• Si disponible, relier la pompe de citerne à fournir par le client au dispositif de commande
(18 ; X1 : 7-9).
ATTENTION
La prise pour l'alimentation électrique constitue l'interrupteur
principal du RAIN3.
Pour des raisons de sécurité, la prise pour l'alimentation électrique du
système doit être accessible à tout moment.
