6.4.1 Raccordement du capteur de ni-
veau
4
1
3
2
1

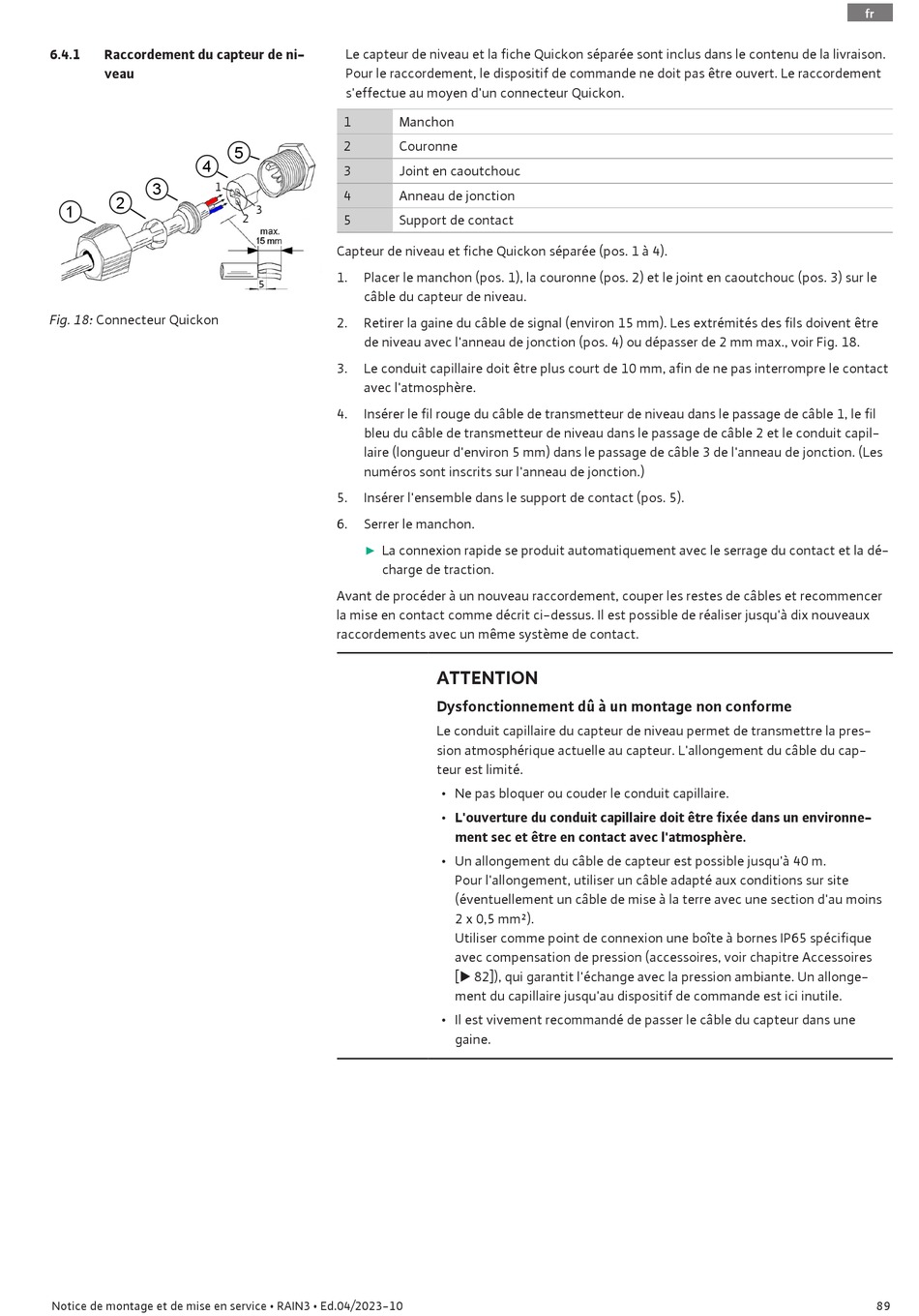

Fig. 18: Connecteur Quickon
Notice de montage et de mise en service • RAIN3 • Ed.04/2023-10
Le capteur de niveau et la fiche Quickon séparée sont inclus dans le contenu de la livraison.
Pour le raccordement, le dispositif de commande ne doit pas être ouvert. Le raccordement
s'effectue au moyen d'un connecteur Quickon.
1 Manchon
2 Couronne
5
3 Joint en caoutchouc
4 Anneau de jonction
3
2
5 Support de contact
Capteur de niveau et fiche Quickon séparée (pos. 1 à 4).
1. Placer le manchon (pos. 1), la couronne (pos. 2) et le joint en caoutchouc (pos. 3) sur le
5
câble du capteur de niveau.
2. Retirer la gaine du câble de signal (environ 15 mm). Les extrémités des fils doivent être
de niveau avec l'anneau de jonction (pos. 4) ou dépasser de 2 mm max., voir Fig. 18.
3. Le conduit capillaire doit être plus court de 10 mm, afin de ne pas interrompre le contact
avec l'atmosphère.
4. Insérer le fil rouge du câble de transmetteur de niveau dans le passage de câble 1, le fil
bleu du câble de transmetteur de niveau dans le passage de câble 2 et le conduit capil-
laire (longueur d'environ 5 mm) dans le passage de câble 3 de l'anneau de jonction. (Les
numéros sont inscrits sur l'anneau de jonction.)
5. Insérer l'ensemble dans le support de contact (pos. 5).
6. Serrer le manchon.
▶ La connexion rapide se produit automatiquement avec le serrage du contact et la dé-
charge de traction.
Avant de procéder à un nouveau raccordement, couper les restes de câbles et recommencer
la mise en contact comme décrit ci-dessus. Il est possible de réaliser jusqu'à dix nouveaux
raccordements avec un même système de contact.
ATTENTION
Dysfonctionnement dû à un montage non conforme
Le conduit capillaire du capteur de niveau permet de transmettre la pres-
sion atmosphérique actuelle au capteur. L'allongement du câble du cap-
teur est limité.
• Ne pas bloquer ou couder le conduit capillaire.
• L'ouverture du conduit capillaire doit être fixée dans un environne-
ment sec et être en contact avec l'atmosphère.
• Un allongement du câble de capteur est possible jusqu'à 40 m.
Pour l'allongement, utiliser un câble adapté aux conditions sur site
(éventuellement un câble de mise à la terre avec une section d'au moins
2 x 0,5 mm²).
Utiliser comme point de connexion une boîte à bornes IP65 spécifique
avec compensation de pression (accessoires, voir chapitre Accessoires
[" 82]), qui garantit l'échange avec la pression ambiante. Un allonge-
ment du capillaire jusqu'au dispositif de commande est ici inutile.
• Il est vivement recommandé de passer le câble du capteur dans une
gaine.
