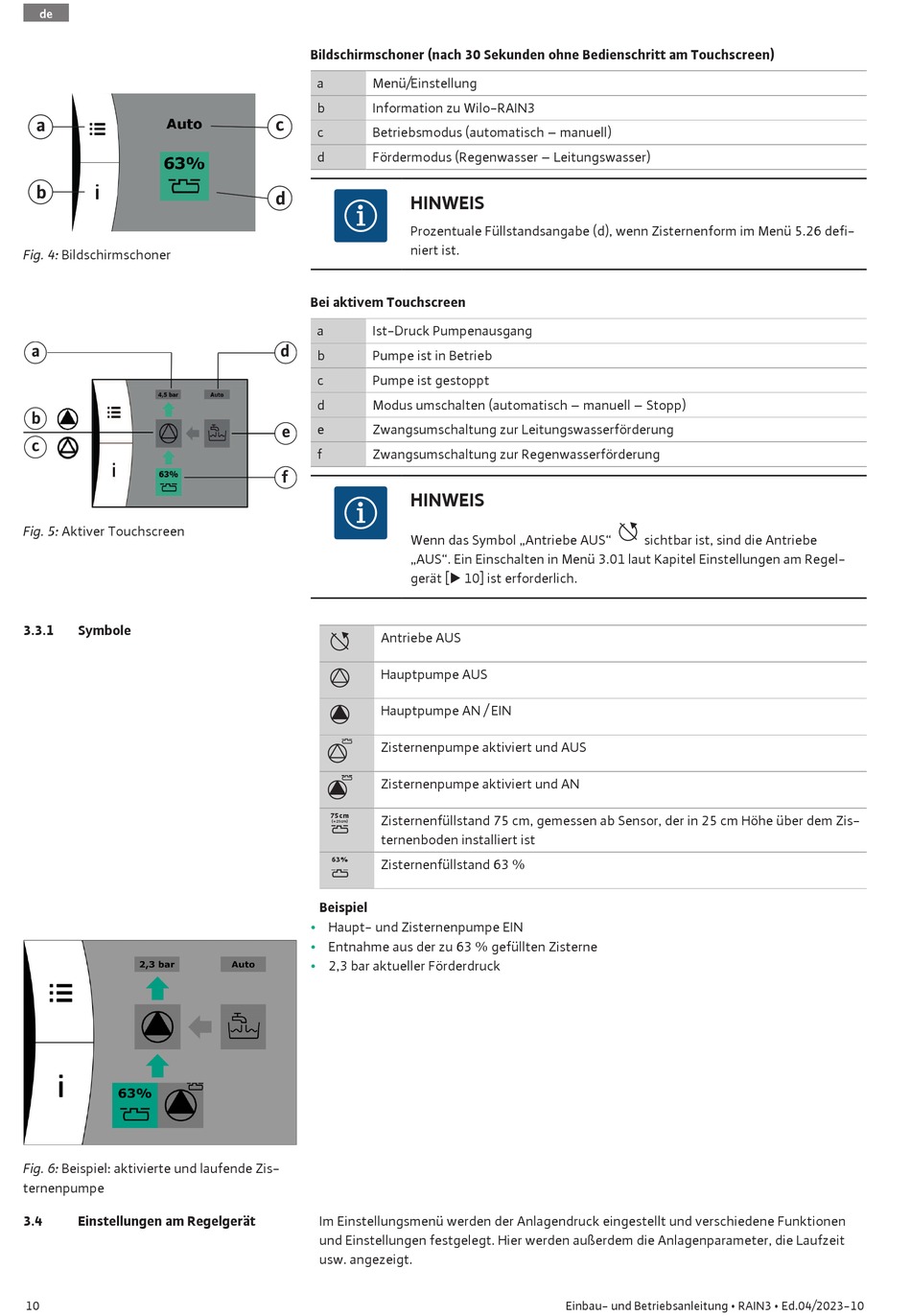

Fig. 4: Bildschirmschoner
a
b
c
Fig. 5: Aktiver Touchscreen
3.3.1 Symbole
Fig. 6: Beispiel: aktivierte und laufende Zis-
ternenpumpe
3.4 Einstellungen am Regelgerät
10
Bildschirmschoner (nach 30 Sekunden ohne Bedienschritt am Touchscreen)
a Menü/Einstellung
b Information zu Wilo-RAIN3
c
c Betriebsmodus (automatisch – manuell)
d Fördermodus (Regenwasser – Leitungswasser)
d
HINWEIS
Prozentuale Füllstandsangabe (d), wenn Zisternenform im Menü 5.26 defi-
niert ist.
Bei aktivem Touchscreen
a Ist-Druck Pumpenausgang
d
b Pumpe ist in Betrieb
c Pumpe ist gestoppt
d Modus umschalten (automatisch – manuell – Stopp)
e e Zwangsumschaltung zur Leitungswasserförderung
f Zwangsumschaltung zur Regenwasserförderung
f
HINWEIS
Wenn das Symbol „Antriebe AUS"
„AUS". Ein Einschalten in Menü 3.01 laut Kapitel Einstellungen am Regel-
gerät [" 10] ist erforderlich.
Antriebe AUS
Hauptpumpe AUS
Hauptpumpe AN / EIN
Zisternenpumpe aktiviert und AUS
Zisternenpumpe aktiviert und AN
75cm
Zisternenfüllstand 75 cm, gemessen ab Sensor, der in 25 cm Höhe über dem Zis-
(+25cm)
ternenboden installiert ist
63%
Zisternenfüllstand 63 %
Beispiel
• Haupt- und Zisternenpumpe EIN
• Entnahme aus der zu 63 % gefüllten Zisterne
• 2,3 bar aktueller Förderdruck
Im Einstellungsmenü werden der Anlagendruck eingestellt und verschiedene Funktionen
und Einstellungen festgelegt. Hier werden außerdem die Anlagenparameter, die Laufzeit
usw. angezeigt.
sichtbar ist, sind die Antriebe
