Productomschrijving

3.1 Systeem voor regenwaterherge-
bruik RAIN3
Inbouw- en bedieningsvoorschriften • RAIN3 • Ed.04/2023-10
A
13
8
20
12

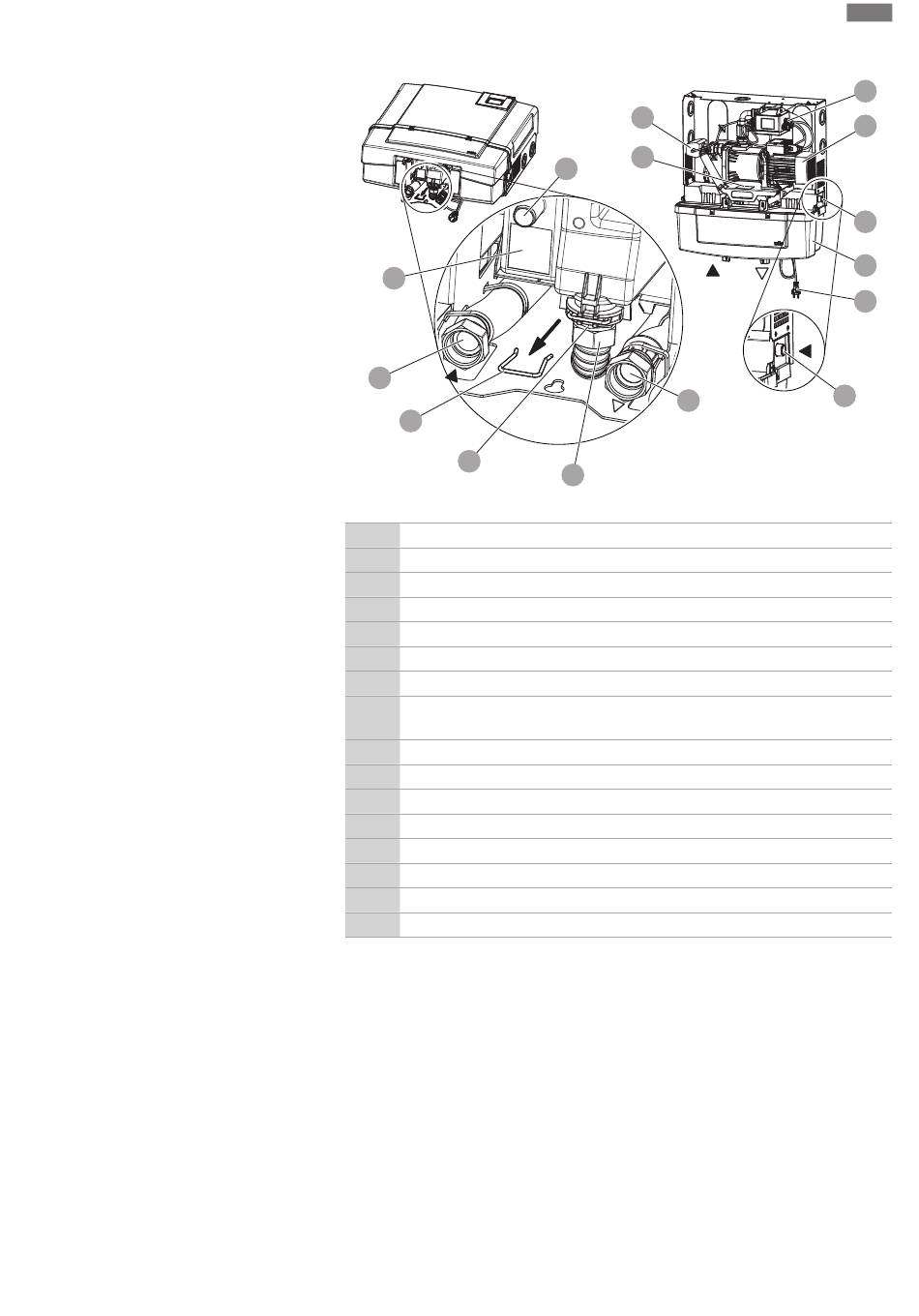

Fig. 1: Hoofdcomponenten
1 Pomp
2 Regelsysteem
3 Buffertank voor vers water
4 Aansluiting leidingwater (G 3/4") op suppletieventiel (mechanische vlotterkraan)
6 3-wegsventiel
7 Flexibele persleiding (G 1" wartelmoer)
8 Flexibele zuigleiding (G 1" wartelmoer)
9 Aansluiting (Ø 19 mm) van de overloop op de buffertank voor het afvoeren van
zeer kleine hoeveelheden via een ter plaatse aanwezige ontwateringsleiding
10 Netstekker
12 Terugslagklep voor zuigaansluiting op de buffertank voor vers water
13 Installatiepunt overloopsensor
14 Typeplaatje
19 Wartelmoer op zuigaansluiting van de buffertank
20 Bevestigingsklem
A Detail: aansluitingen (zuig- en persleiding, overloop)
B Detail: toevoeraansluiting buffertank
6
14
9
B
7
A
19
nl
2
1
B
4
3
10
4
