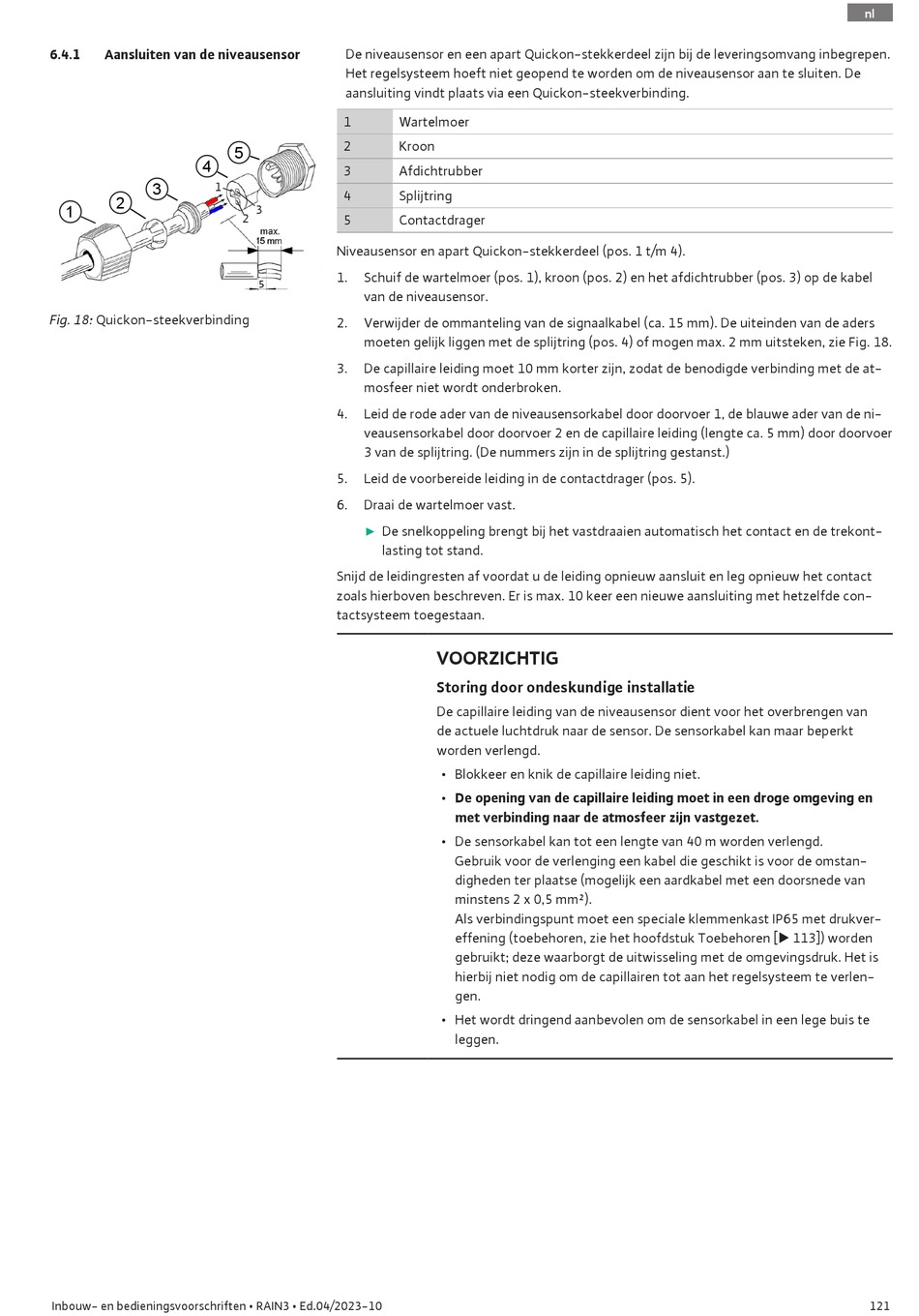

6.4.1 Aansluiten van de niveausensor
4
1
3
2
1
Fig. 18: Quickon-steekverbinding
Inbouw- en bedieningsvoorschriften • RAIN3 • Ed.04/2023-10
De niveausensor en een apart Quickon-stekkerdeel zijn bij de leveringsomvang inbegrepen.
Het regelsysteem hoeft niet geopend te worden om de niveausensor aan te sluiten. De
aansluiting vindt plaats via een Quickon-steekverbinding.
1 Wartelmoer
2 Kroon
5
3 Afdichtrubber
4 Splijtring
3
2
5 Contactdrager
Niveausensor en apart Quickon-stekkerdeel (pos. 1 t/m 4).
1. Schuif de wartelmoer (pos. 1), kroon (pos. 2) en het afdichtrubber (pos. 3) op de kabel
5
van de niveausensor.
2. Verwijder de ommanteling van de signaalkabel (ca. 15 mm). De uiteinden van de aders
moeten gelijk liggen met de splijtring (pos. 4) of mogen max. 2 mm uitsteken, zie Fig. 18.
3. De capillaire leiding moet 10 mm korter zijn, zodat de benodigde verbinding met de at-
mosfeer niet wordt onderbroken.
4. Leid de rode ader van de niveausensorkabel door doorvoer 1, de blauwe ader van de ni-
veausensorkabel door doorvoer 2 en de capillaire leiding (lengte ca. 5 mm) door doorvoer
3 van de splijtring. (De nummers zijn in de splijtring gestanst.)
5. Leid de voorbereide leiding in de contactdrager (pos. 5).
6. Draai de wartelmoer vast.
▶ De snelkoppeling brengt bij het vastdraaien automatisch het contact en de trekont-
lasting tot stand.
Snijd de leidingresten af voordat u de leiding opnieuw aansluit en leg opnieuw het contact
zoals hierboven beschreven. Er is max. 10 keer een nieuwe aansluiting met hetzelfde con-
tactsysteem toegestaan.
VOORZICHTIG
Storing door ondeskundige installatie
De capillaire leiding van de niveausensor dient voor het overbrengen van
de actuele luchtdruk naar de sensor. De sensorkabel kan maar beperkt
worden verlengd.
• Blokkeer en knik de capillaire leiding niet.
• De opening van de capillaire leiding moet in een droge omgeving en
met verbinding naar de atmosfeer zijn vastgezet.
• De sensorkabel kan tot een lengte van 40 m worden verlengd.
Gebruik voor de verlenging een kabel die geschikt is voor de omstan-
digheden ter plaatse (mogelijk een aardkabel met een doorsnede van
minstens 2 x 0,5 mm²).
Als verbindingspunt moet een speciale klemmenkast IP65 met drukver-
effening (toebehoren, zie het hoofdstuk Toebehoren [" 113]) worden
gebruikt; deze waarborgt de uitwisseling met de omgevingsdruk. Het is
hierbij niet nodig om de capillairen tot aan het regelsysteem te verlen-
gen.
• Het wordt dringend aanbevolen om de sensorkabel in een lege buis te
leggen.
