Alarme, Diagnose-, Fehler- und Systemmeldungen

Im Folgenden sind die LED-Anzeigen der CPU 1516-3 PN/DP beschrieben.
Weiterführende Informationen zum Thema "Alarme" finden Sie in der Online-Hil​ f e von STEP​ 7.
Weiterführende Informationen zu den Themen "Diagnose" und "Systemmeldungen" finden
Sie im Funktionshandbuch Diagnose
(http://support.automation.siemens.com/WW/view/de/59192926).
5.1

Status- und Fehleranzeige der CPU

LED-Anzeige

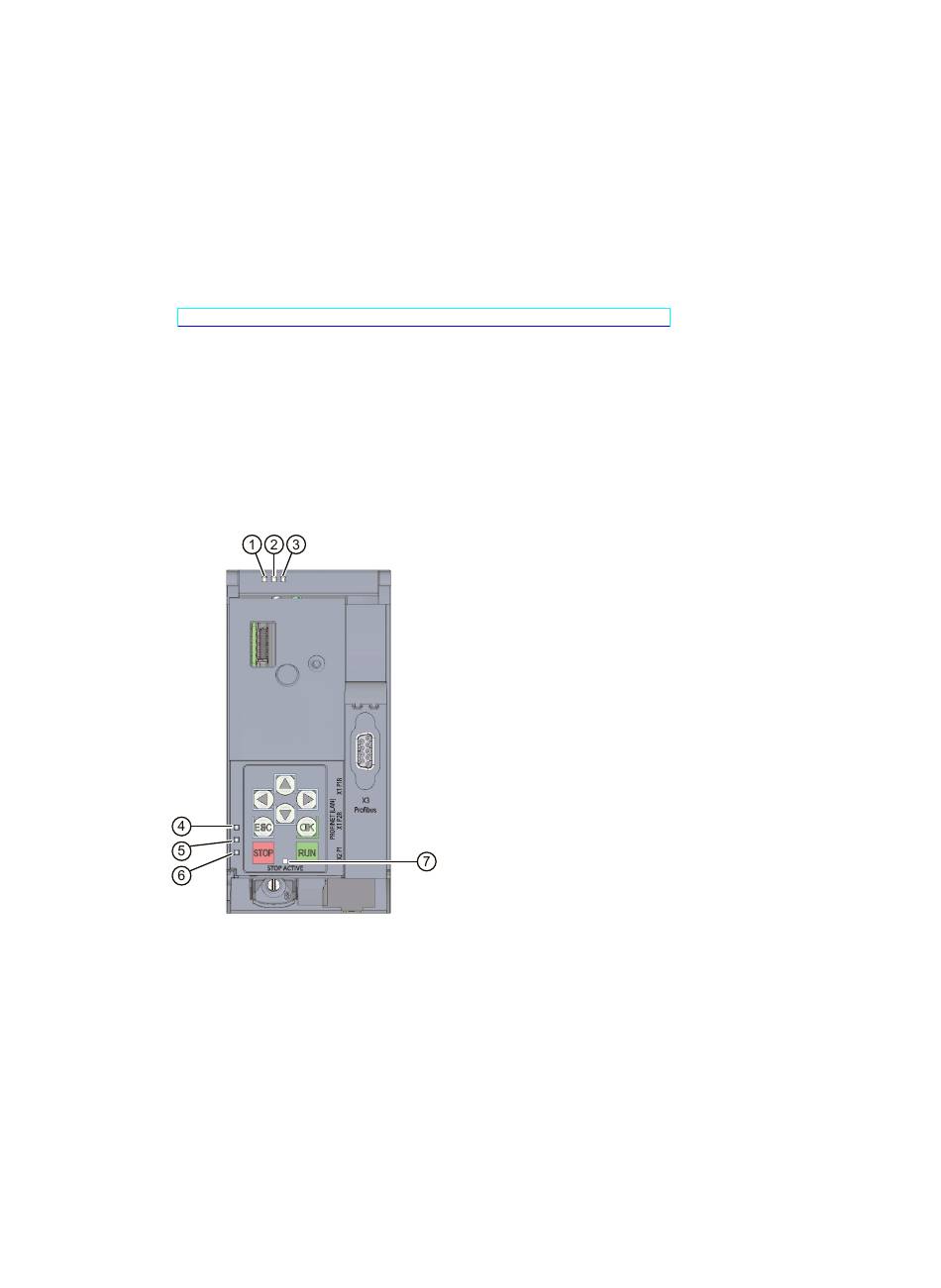

Das folgende Bild zeigt die LED-Anzeigen der CPU 1516‑3 PN/DP.
①
②
③
④
⑤
⑥
⑦
Bild 5-1 LED-Anzeigen der CPU 1516‑3 PN/DP (ohne Frontklappe und Display)
36
RUN/STOP-LED (grün/gelbe LED)
ERROR-LED (rote LED)
MAINT-LED (gelbe LED)
LINK RX/TX-LED für Port X1 P1 (gelb/grüne LED)
LINK RX/TX-LED für Port X1 P2 (gelb/grüne LED)
LINK RX/TX-LED für Port X2 P1 (gelb/grüne LED)
STOP-ACTIVE-LED
CPU 1516-3 PN/DP (6ES7516-3AP03-0AB0)
Gerätehandbuch, 11/2022, A5E46417753-AC
5
