2.4.3.2 Verkabelung des optionalen Druck-Transmitters

Hinweis: Ein Druck-Transmitter wird nur dann mitgeliefert, wenn das Modell
mit aktiver Druckkompensation bestellt wurde. Bei dem Modell ohne aktive
Druckkompensation kann der folgende Abschnitt übersprungen werden.
a. Zum Anschluss des Druck-Transmitters wird ein abnehmbarer Stecker
verwendet. Lösen Sie die zentrale Befestigungsschraube(1), um den
Stecker vom Transmitter abzunehmen.
Michell Instruments
HINWEISE FÜR DEN EX-GEFÄHRDETEN BEREICH
Der Druck-Transmitter ist als eigensicher zur Verwendung in
ex-gefährdeten Bereichen zertifiziert.
Vor dem Einsatz des Druckmessumformers in einer gefährlichen
Umgebung ist sicherzustellen, dass das Personal über die
erforderlichen Kenntnisse verfügt.
Falls der Druck-Transmitter nicht zusammen mit dem
Analysator bestellt wurde, liegt es in der Verantwortung des
Benutzers sicherzustellen, dass der Druck-Transmitter mit der
Sicherheitsbarriere des Steuergerätes kompatibel ist.
Beachten Sie die Anforderung der ATEX/UKCA/QPS/IECEx–
Zertifikate an den Taupunkt- und optionalen Druck-Transmitter
bezüglich der Anschlusskabel, die die maximal zulässige
Gesamtkapazität und das Induktivität/Widerstandsverhältnis

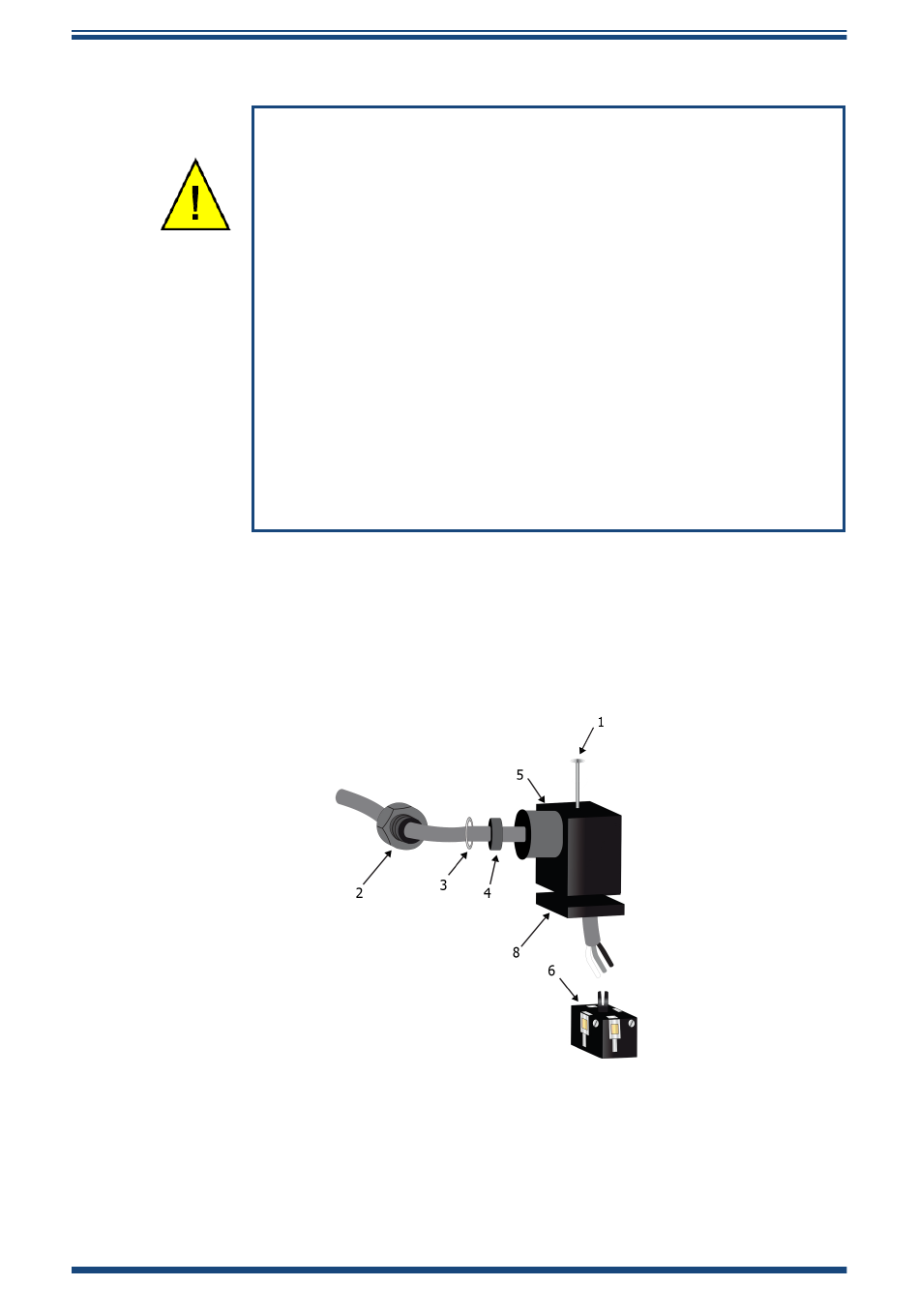

Abb. 17 Anschlussstecker für einen Druck-Transmitter
festsetzen.
