ANHANG B
Anhang B Serielle Kommunikation
Kommunikation mit dem Monitor:
• Verbinden Sie den Seriellen Anschluss wie unten beschrieben
• Einstellen der Monitor Adresse über das Bedienfeld
• Einstellen des gewünschten Kommunikationsprotokolls (ASCII oder
Modbus RTU) über das Bedienfeld oder die serielle Schnittstelle
• Register-Nummern der Parameter
• Senden der richtigen Befehle und entschlüsseln der Antwort
RS485 Verdrahtung
Der Promet IS Monitor benutzt eine 2-Draht RS485 Verbindung.
Die Pin-Nummern in Handbuch beziehen sich auf die Pins an dem DB9 D-Sub-Anschluss, auf der
Rückseite der MCU:

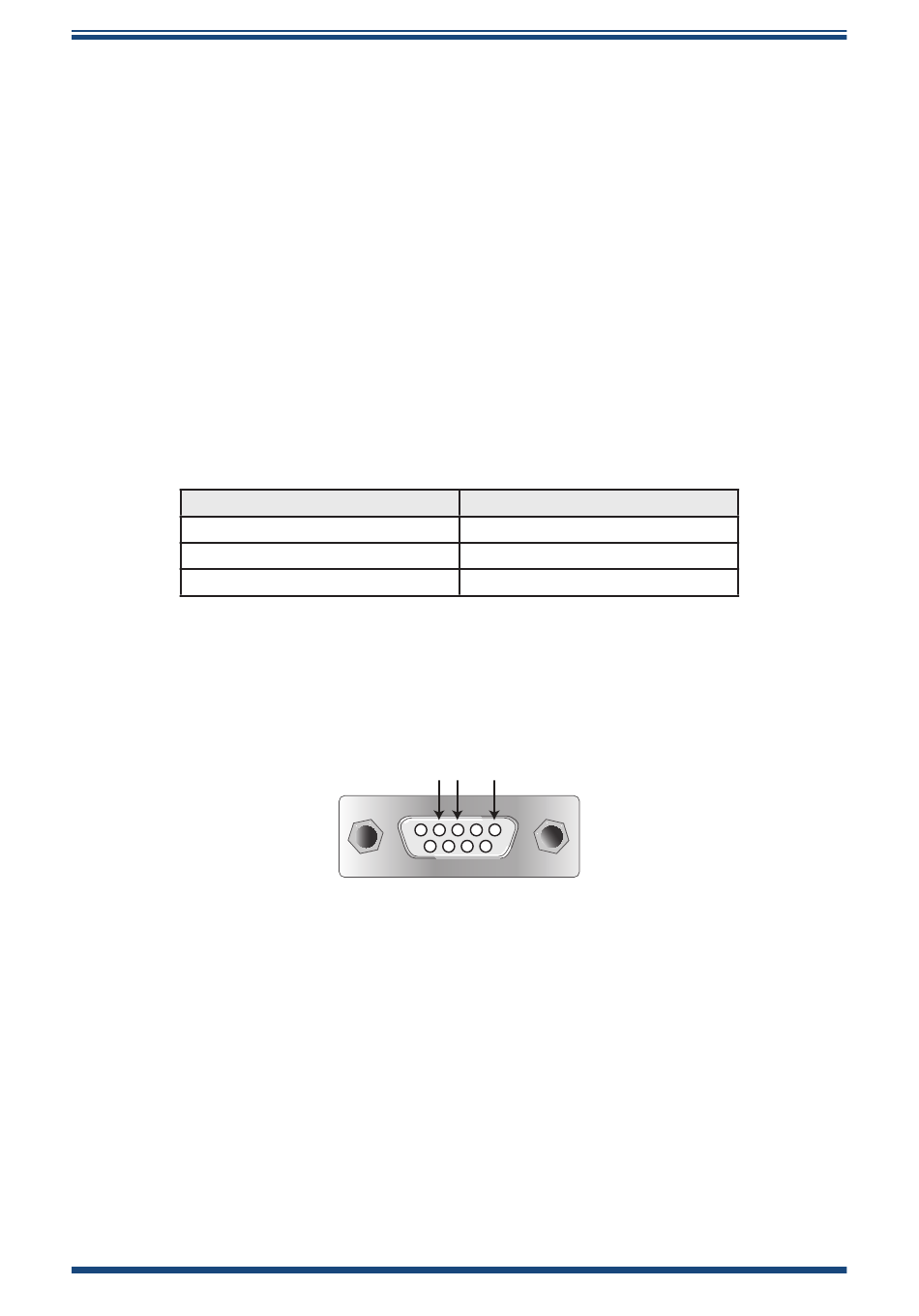

DB9-Steckerbelegung (Promet IS Monitor on MCU Panel)
Es wird notwendig sein, die A / B (Differential Datenpaar) und GND (0 V) Verdrahtung entsprechend
der Angaben ihres Adapter Drittanbieters anzupassen.
36
Pin Name
A
B
GND
B
1 2
6 7
Promet I.S. Bedienungsanleitung
Promet DB9 Pin
3
2
5
A GND
3 4 5
8 9
