2.4.3.2 Verkabelung des optionalen Druck-Transmitters

Hinweis: Ein Druck-Transmitter wird nur dann mitgeliefert, wenn das Modell
mit aktiver Druckkompensation (Bestell-Code: -P1/-P2) bestellt wurde. Bei
dem Modell ohne aktive Druckkompensation (Bestell-Code: -G) kann der
folgende Abschnitt übersprungen werden.
a. Zum Anschluss des Druck-Transmitters wird ein abnehmbarer Stecker
verwendet. Lösen Sie die zentrale Befestigungsschraube(1), um den
Stecker vom Transmitter abzunehmen.
Michell Instruments
Hinweise für den ex-gefährdeten Bereich
Der Druck-Transmitter ist nach Baseefa als eigensicher zur
Verwendung in ex-gefährdeten Bereichen zertifiziert und erhielt
die EU-Baumusterprüfbescheinigung BAS01ATEX1125X. Das
Gerät ist konform gemäß den Normen EN 50014:1997 + Amds 1
& 2, EN 50020:1994 und EN 50284:1999 mit dem Zertifikat-Code
Ex ia IIB T4 (-20°C≤Ta≤75°C).
Stellen Sie sicher, dass das Personal vor dem Einsatz des Druck-
Transmitters in einer ex-gefährdeten Zone sowohl mit den oben
genannten Standards, die die Zertifikate des Gerätes betreffen,
vertraut ist als auch mit weiterführenden Informationen zur
Eigensicherheit von Geräten, die im Zertifikat BAS01ATEX1125X
stehen oder den Regeln der Technik des Landes, in der die
Installation durchgeführt wird, entsprechen.
Falls der Druck-Transmitter nicht zusammen mit dem
Analysator bestellt wurde, liegt es in der Verantwortung des
Benutzers sicherzustellen, dass der Druck-Transmitter mit der
Sicherheitsbarriere des Steuergerätes kompatibel ist.
Beachten Sie die Anforderung der ATEX/CSA/FM/IECEx–
Zertifikate an den Taupunkt- und optionalen Druck-Transmitter
bezüglich der Anschlusskabel, die die maximal zulässige
Gesamtkapazität und das Induktivität/Widerstandsverhältnis

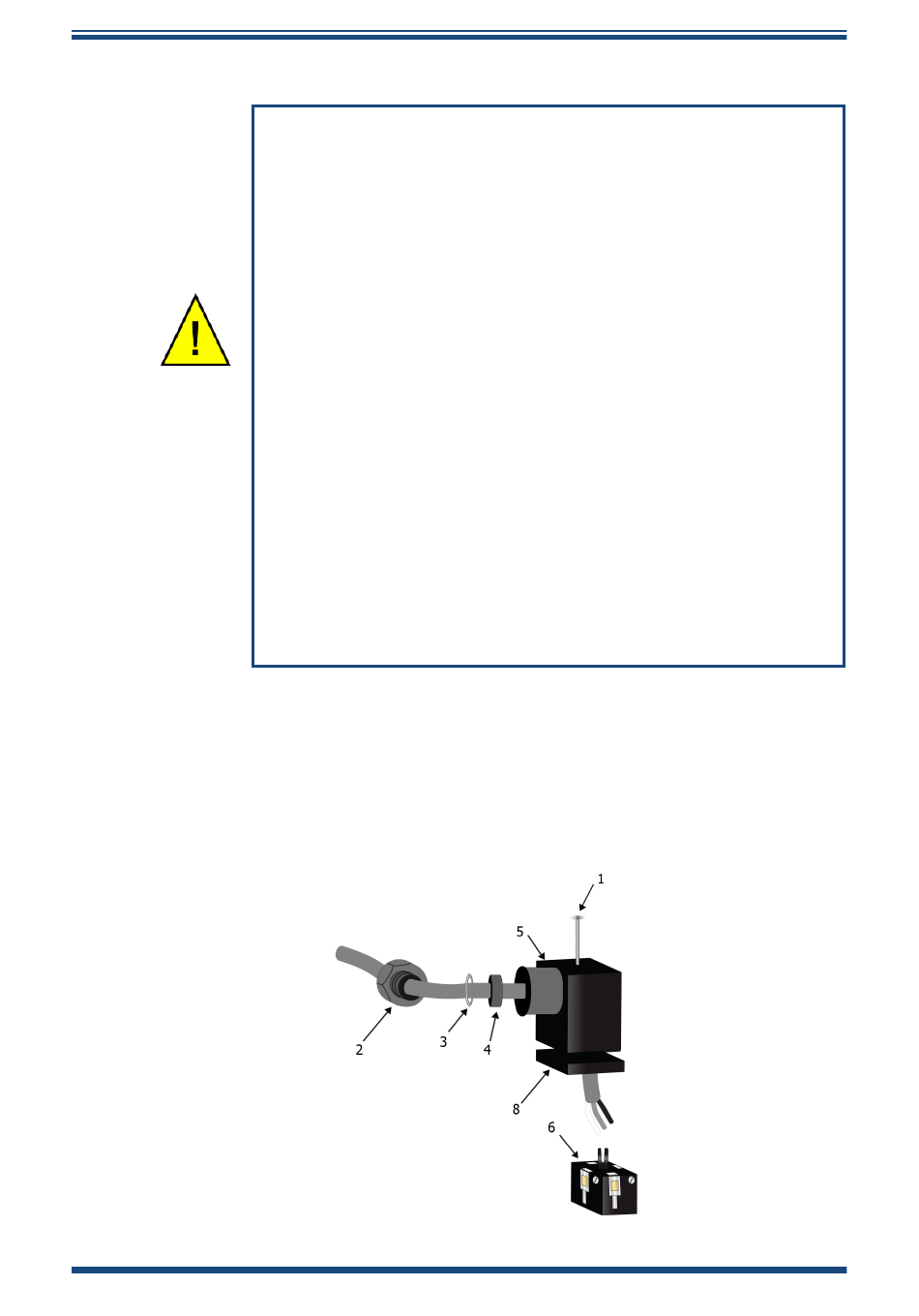

Abb. 19 Anschlussstecker für einen Druck-Transmitter
festsetzen.
