Promet I.S. Bedienungsanleitung

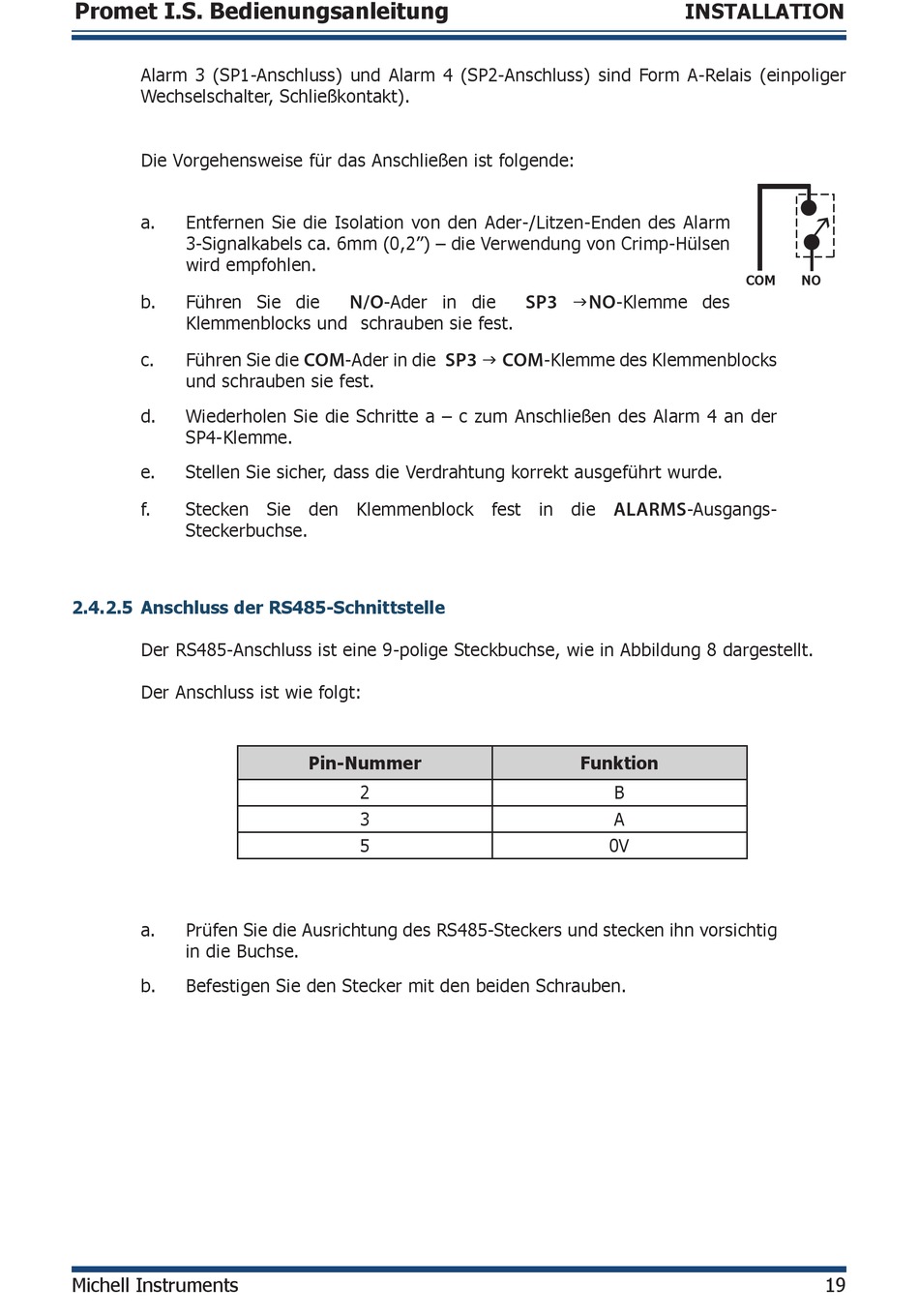

Alarm 3 (SP1-Anschluss) und Alarm 4 (SP2-Anschluss) sind Form A-Relais (einpoliger
Wechselschalter, Schließkontakt).
Die Vorgehensweise für das Anschließen ist folgende:
a. Entfernen Sie die Isolation von den Ader-/Litzen-Enden des Alarm
3-Signalkabels ca. 6mm (0,2") – die Verwendung von Crimp-Hülsen
wird empfohlen.
b. Führen Sie die
Klemmenblocks und schrauben sie fest.
c. Führen Sie die
und schrauben sie fest.
d. Wiederholen Sie die Schritte a – c zum Anschließen des Alarm 4 an der
SP4-Klemme.
e. Stellen Sie sicher, dass die Verdrahtung korrekt ausgeführt wurde.
f. Stecken Sie den Klemmenblock fest in die
Steckerbuchse.

2.4.2.5 Anschluss der RS485-Schnittstelle

Der RS485-Anschluss ist eine 9-polige Steckbuchse, wie in Abbildung 8 dargestellt.
Der Anschluss ist wie folgt:
a. Prüfen Sie die Ausrichtung des RS485-Steckers und stecken ihn vorsichtig
in die Buchse.
b. Befestigen Sie den Stecker mit den beiden Schrauben.
Michell Instruments
N/O -Ader in die
COM SP3
-Ader in die
Pin-Nummer
2
3
5
SP3 NO -Klemme des

COM
-Klemme des Klemmenblocks

ALARMS

Funktion

B
A
0V
INSTALLATION
COM NO
-Ausgangs-
19
