Einbau der Sensor-Baugruppe in das Probenahmesystem

Hinweis: Falls der Analysator zusammen mit einem Probenahmesystem bestellt
wurde, ist die Promet I.S. Sensor-Baugruppe bereits ab Werk eingebaut und
getestet. In diesem Fall können Sie das folgende Kapitel überspringen und
gleich zu Kap. 2.3.3 übergehen.
Die Promet I.S. Sensor-Baugruppe besteht aus:
1
Taupunkt-Transmitter - Easidew PRO I.S.
2
Druck-Transmitter (optional)
Sensor-Fühler
3
Zum Zusammenbau wie folgt vorgehen:
a. Vor der Installation entfernen Sie die Schutzkappe des Taupunkt-
Transmitters (Easidew PRO I.S.) und bewahren sie für spätere
Wiederverwendung auf. Achten Sie darauf, den Sensor vor der Installation
vor Verschmutzung zu schützen. Die gesinterte Abdeckung darf nicht
berührt werden.
Michell Instruments
ACHTUNG HOHER DRUCK! Gase unter hohem Druck sind
potenziell gefährlich, denn die im Gas gespeicherte Energie
kann plötzlich freigesetzt werden und dabei sehr große Kräfte
erzeugen. Die Handhabung von Hochdruck-Systemen ist deshalb
nur Personen erlaubt, die im sicheren Umgang geschult sind.
1
Gas-Einlass
(1/8" NPFT)

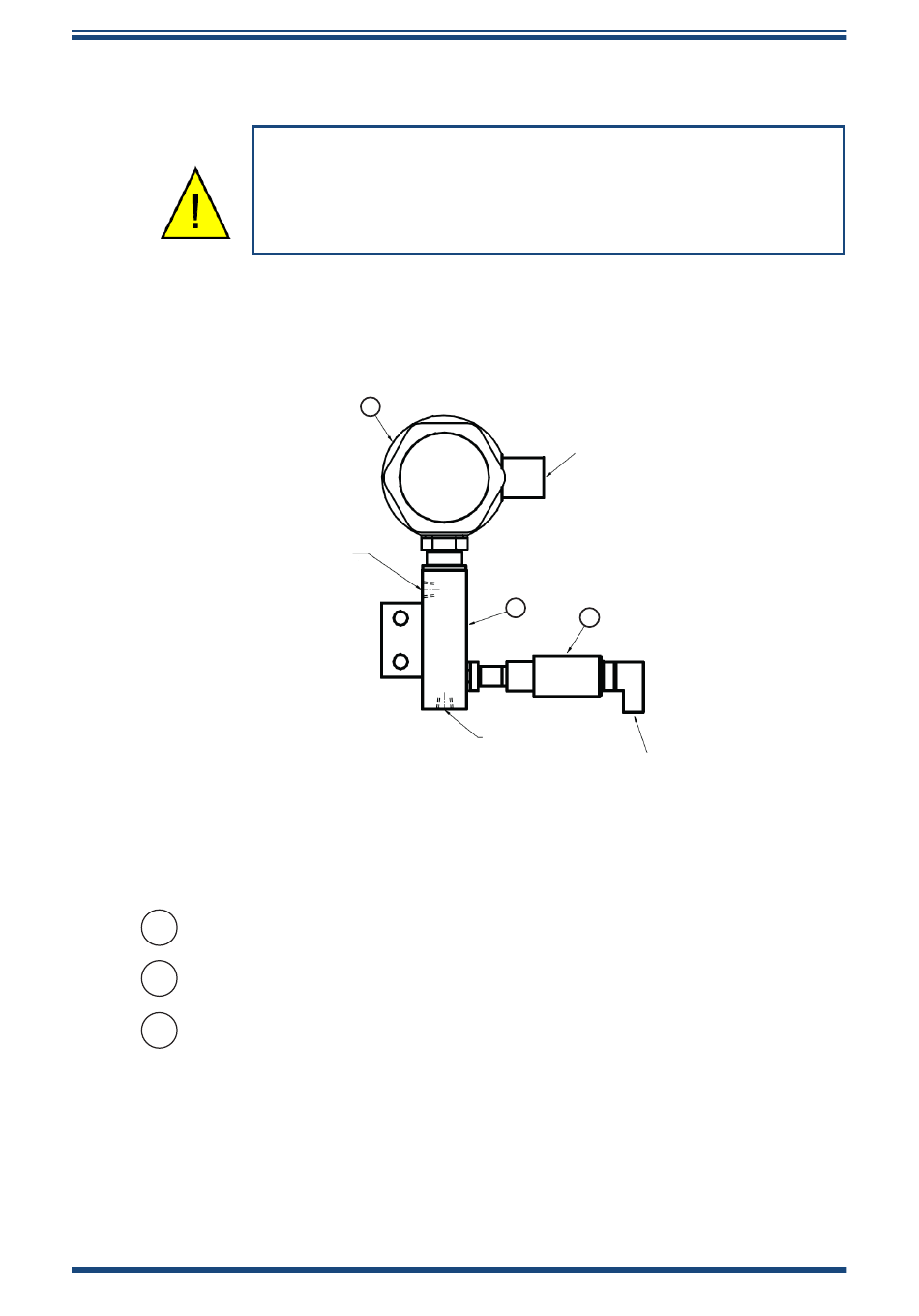

Abb. 6

Promet I.S. Sensor-Baugruppe

Kabelzuführung
(ISO M20x1,5 mm)
3
2
Gas-Auslass
(1/8" NPFT)
Kabelzuführung
(DIN-Stecker)
INSTALLATION
