INSTALLATION
b. Ist der Stecker vom Transmitter getrennt, kann die Zentralschraube (1)
ganz entfernt werden (s. Abb. 17).
c. Entfernen Sie die Dichtung (8) (siehe Abb. 17) vom Stecker.
d. Mit einem kleinen Schraubendreher, den Sie in dem Spalt (7) ansetzen,
können Sie den Klemmenstecker (6) aus dem Steckergehäuse (5)
herausheben (siehe Abb. 18).
e. Vergewissern Sie sich, dass der äußere Durchmesser des gewählten
Sensorkabels zur Kabelverschraubung des äußeren Steckergehäuses passt.
Um sicher zu stellen, dass vollständige Dichtheit gewährleistet ist, muss
das Sensorkabel einen minimalen Durchmesser von 4,6mm aufweisen.
Führen Sie das Kabel durch die Öffnung der Kaberverschraubung (2), die
Unterlegscheibe (3), den Dichtungsring (4) und das Außengehäuse (5)
(siehe Abb. 17).
f. Klemmen Sie Crimp-Hülsen auf die blanken Adern des Kabels. Schrauben
Sie diese Adern an die Klemmen des Klemmenblocks (6) entsprechend
des unten stehenden Kontakt-Anschlussplans. Die einzelnen Kontakte
sind mit Ziffern bezeichnet.
24
Promet I.S. Bedienungsanleitung
6
5

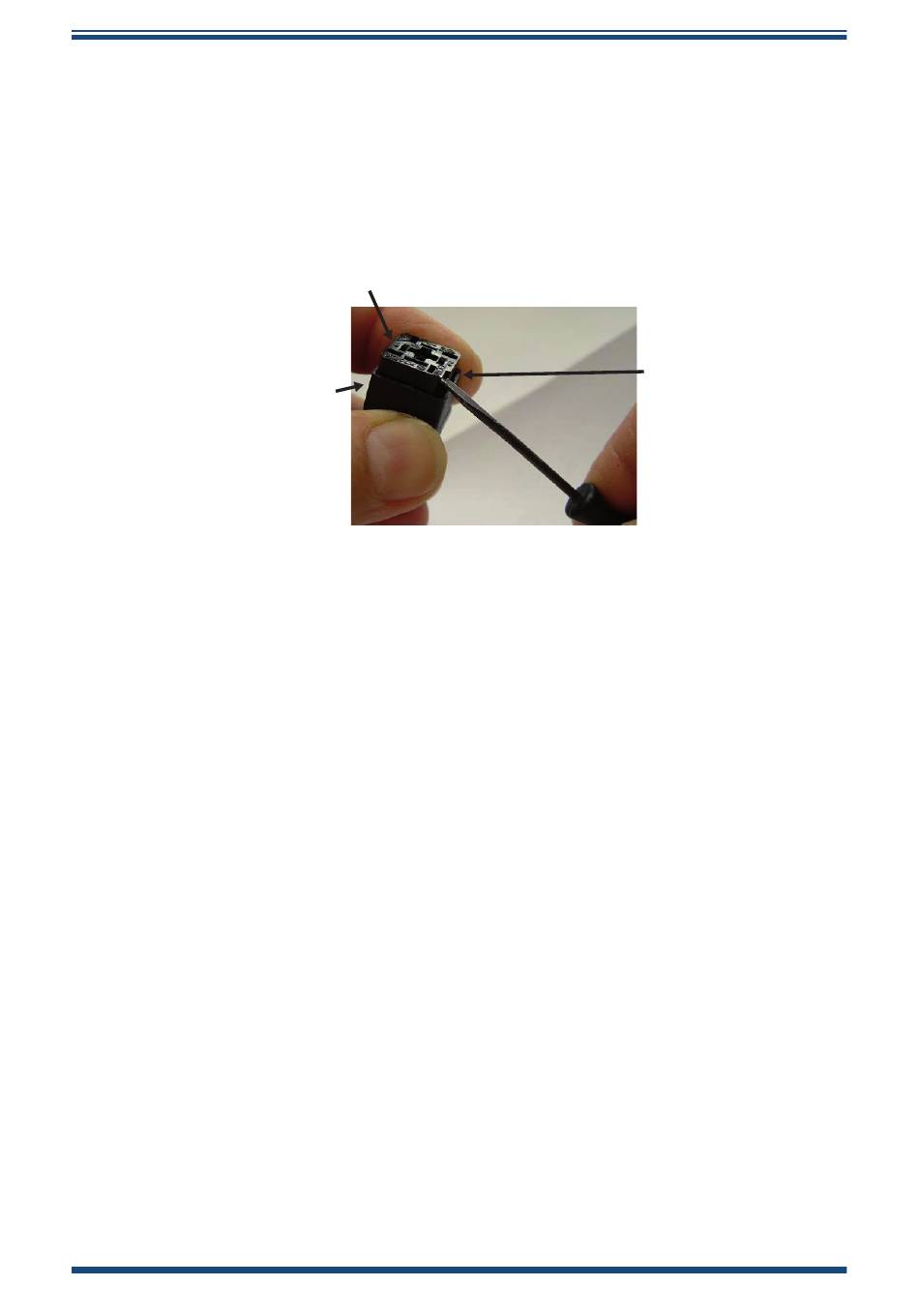

Abb. 18 Abnehmen des Klemmenblocks
7
