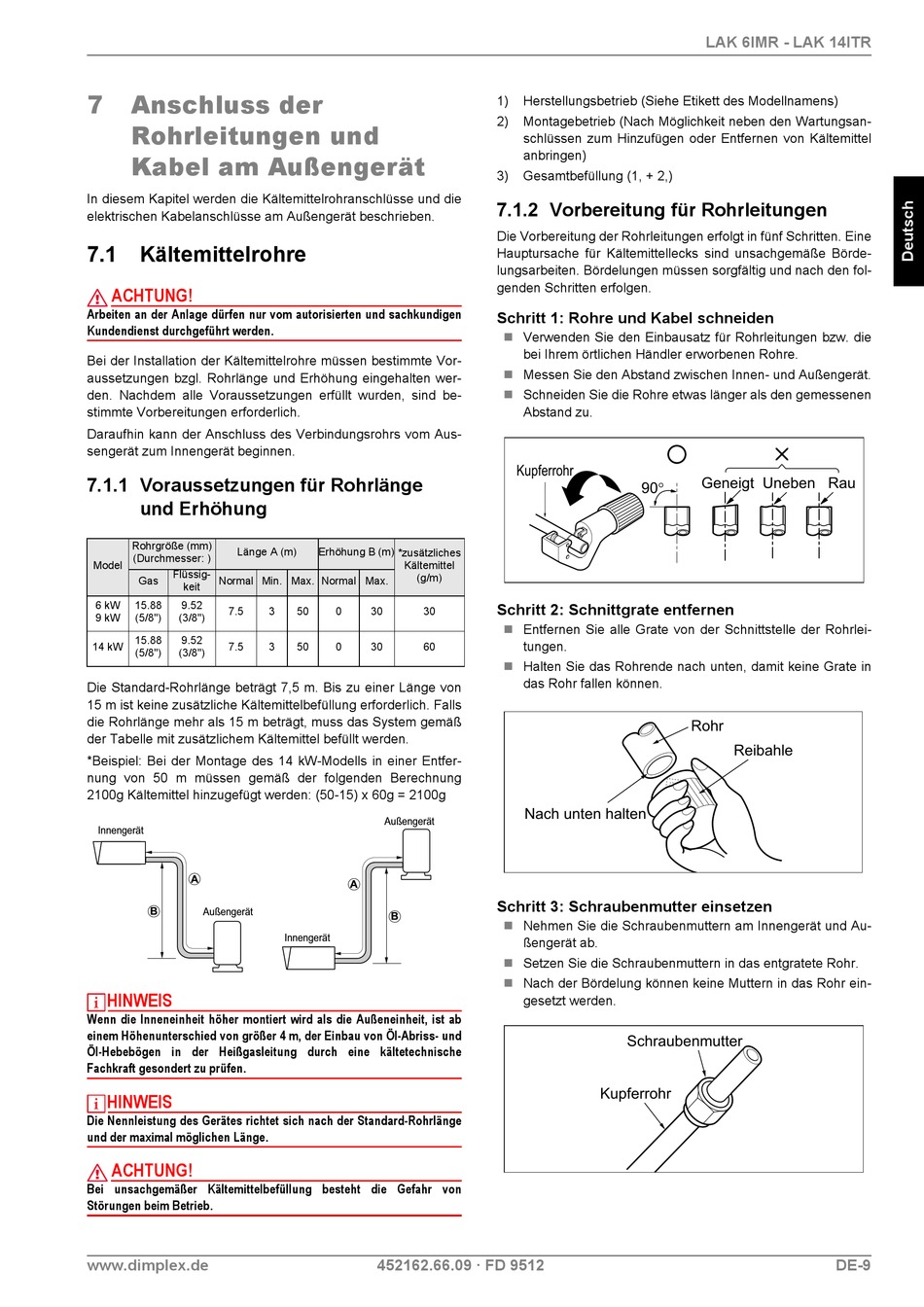

7 Anschluss der
Rohrleitungen und
Kabel am Außengerät
In diesem Kapitel werden die Kältemittelrohranschlüsse und die
elektrischen Kabelanschlüsse am Außengerät beschrieben.
7.1 Kältemittelrohre
ACHTUNG!
Arbeiten an der Anlage dürfen nur vom autorisierten und sachkundigen
Kundendienst durchgeführt werden.
Bei der Installation der Kältemittelrohre müssen bestimmte Vor-
aussetzungen bzgl. Rohrlänge und Erhöhung eingehalten wer-
den. Nachdem alle Voraussetzungen erfüllt wurden, sind be-
stimmte Vorbereitungen erforderlich.
Daraufhin kann der Anschluss des Verbindungsrohrs vom Aus-
sengerät zum Innengerät beginnen.
7.1.1 Voraussetzungen für Rohrlänge
und Erhöhung
Rohrgröße (mm)
Länge A (m)
(Durchmesser: )
Model
Flüssig-
Gas Normal Min. Max. Normal Max.
keit
6 kW 15.88 9.52
7.5
9 kW (5/8") (3/8")
15.88 9.52
14 kW 7.5
(5/8") (3/8")
Die Standard-Rohrlänge beträgt 7,5 m. Bis zu einer Länge von
15 m ist keine zusätzliche Kältemittelbefüllung erforderlich. Falls
die Rohrlänge mehr als 15 m beträgt, muss das System gemäß
der Tabelle mit zusätzlichem Kältemittel befüllt werden.
*Beispiel: Bei der Montage des 14 kW-Modells in einer Entfer-
nung von 50 m müssen gemäß der folgenden Berechnung
2100g Kältemittel hinzugefügt werden: (50-15) x 60g = 2100g
HINWEIS
Wenn die Inneneinheit höher montiert wird als die Außeneinheit, ist ab
einem Höhenunterschied von größer 4 m, der Einbau von Öl-Abriss- und
Öl-Hebebögen in der Heißgasleitung durch eine kältetechnische
Fachkraft gesondert zu prüfen.
HINWEIS
Die Nennleistung des Gerätes richtet sich nach der Standard-Rohrlänge
und der maximal möglichen Länge.
ACHTUNG!
Bei unsachgemäßer Kältemittelbefüllung besteht die Gefahr von
Störungen beim Betrieb.
www.dimplex.de
Erhöhung B (m) *zusätzliches
Kältemittel
(g/m)
3 50 0 30 30
3 50 0 30 60
452162.66.09 · FD 9512
1) Herstellungsbetrieb (Siehe Etikett des Modellnamens)
2) Montagebetrieb (Nach Möglichkeit neben den Wartungsan-
schlüssen zum Hinzufügen oder Entfernen von Kältemittel
anbringen)
3) Gesamtbefüllung (1, + 2,)
7.1.2 Vorbereitung für Rohrleitungen
Die Vorbereitung der Rohrleitungen erfolgt in fünf Schritten. Eine
Hauptursache für Kältemittellecks sind unsachgemäße Börde-
lungsarbeiten. Bördelungen müssen sorgfältig und nach den fol-
genden Schritten erfolgen.
Schritt 1: Rohre und Kabel schneiden
 Verwenden Sie den Einbausatz für Rohrleitungen bzw. die
bei Ihrem örtlichen Händler erworbenen Rohre.
 Messen Sie den Abstand zwischen Innen- und Außengerät.
 Schneiden Sie die Rohre etwas länger als den gemessenen
Abstand zu.

Schritt 2: Schnittgrate entfernen

 Entfernen Sie alle Grate von der Schnittstelle der Rohrlei-
tungen.
 Halten Sie das Rohrende nach unten, damit keine Grate in
das Rohr fallen können.

Schritt 3: Schraubenmutter einsetzen

 Nehmen Sie die Schraubenmuttern am Innengerät und Au-
ßengerät ab.
 Setzen Sie die Schraubenmuttern in das entgratete Rohr.
 Nach der Bördelung können keine Muttern in das Rohr ein-
gesetzt werden.
LAK 6IMR - LAK 14ITR
DE-9
