PEGELEINSTELLUNG / STROMVERSORGUNG SAM-2B.V2
_______________________________________________________________________________________________
5. PEGELJUSTIERUNG :
Serienmäßig sind die Module mit sym. Eingang auf eine Verstärkung von 0 dB abgeglichen. Beliebige Werte
zwischen - 21 dB....+6 dB sind einstellbar (+6 dB nur mit gesetzten internen Jumpern J1 und J3).
Die Module mit sym. Ausgang sind in der Regel auf eine Verstärkung von +10 dB voreingestellt. Ausnahme:
alle Verteilverstärker- und vollsymmetrische Pegelanpassverstärker-Versionen. Beliebige Werte zwischen
0 dB...+24 dB sind einstellbar. Auch Pegelabsenkungen sind am Modul SSOM-04Mb.V2 nach Aktivierung der
Jumper J4/J5 möglich. Rechtsdrehung der Spindeltrimmerschraube vergrößert die Verstärkung. Nur Schlitz-
schraubendreher mit 2...2,5 mm Klingenbreite verwenden.
Für Sonderfälle aktivieren Jumper 2 (linker Kanal) und Jumper 4 (rechter Kanal) bei den Modulen
SSIM-04Mb eine zusätzliche Verstärkung von 6 dB am Eingang der Differenzverstärker. Dadurch wird bei
üblichen Signalpegeln von „HiFi-Geräten" eine noch höhere Dynamik erreicht. Ist Jumper 2/4 gesetzt, darf
die max. Eingangsspannung + 18,0 dBu am symmetrischen Eingang nicht übersteigen. Höhere Eingangs-
signale beschädigen die Verstärkerstufen nicht, führen dann aber zum "Clippen" der Ausgangsverstärker.
Jumper 2/4 sind serienmäßig nicht gesetzt (Lötbrücke offen).
6. STROMVERSORGUNG :
6.1 Massekonzept : Chassis und Schaltungsnull des SAM-2B.V2 sind voneinander getrennt. Störströme
über den 19-Zoll-Geräteschrank oder über den Schutzleiter gelangen daher nicht in die Audio-Elektronik.
Dadurch ist das Gerät für alle Masse-Konzepte im Studio einsetzbar.
6.2 Sicherungen : Die Netzsicherung befindet sich auf der Netzteilplatine direkt hinter der Netzbuchse.
Diese ist nicht durch den Anwender ersetzbar. Bei einem Fehler darf diese Sicherung nur durch erfahrenes
Fachpersonal oder durch den Hersteller ersetzt werden. Der eingesetzte SMD-Typ: 315 mAt/ 250V (träge).

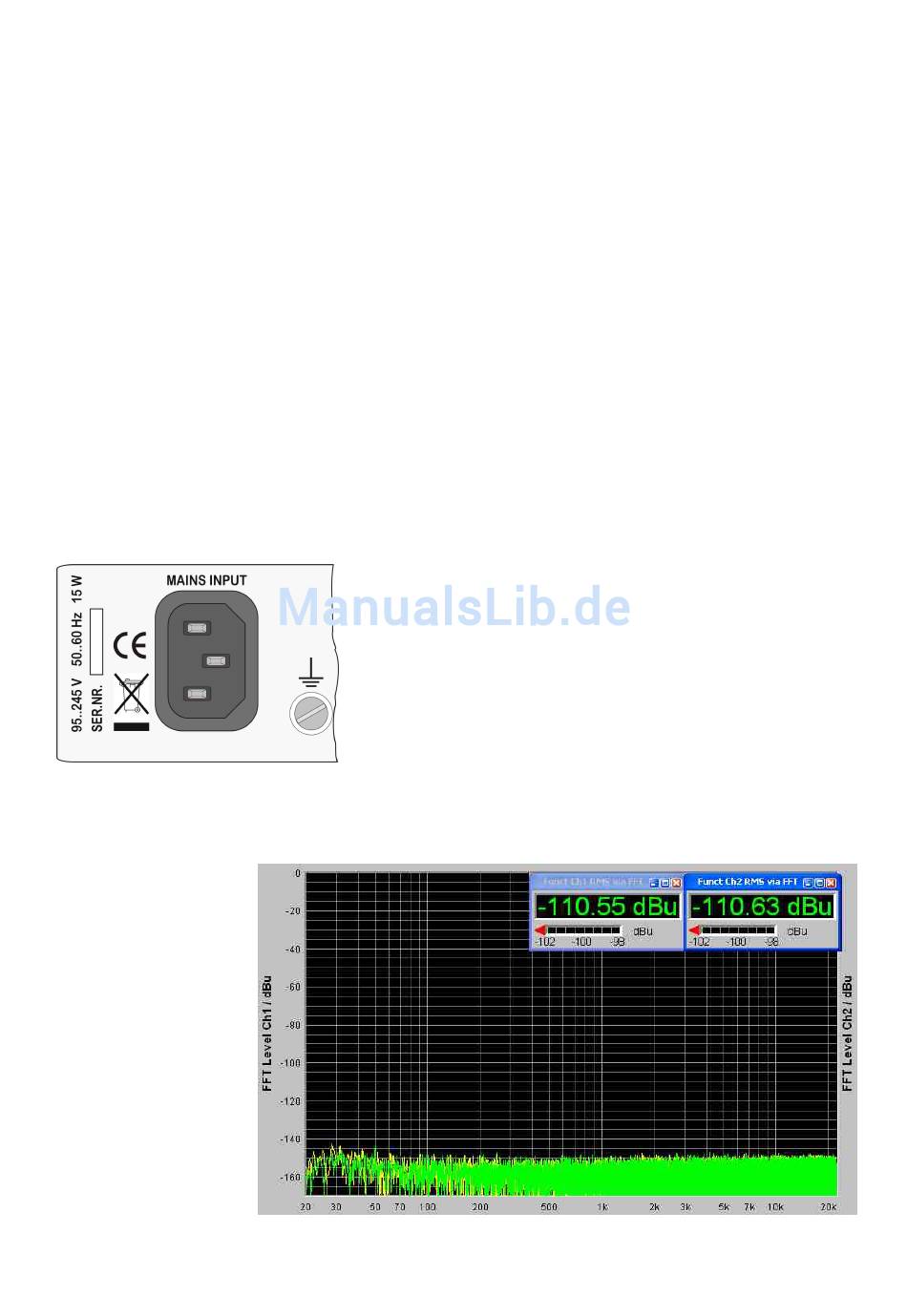

6.3 Netzstörungen :
Dieser extrem selektive
Messschrieb
zeigt
das
fast völlige Fehlen irgend
welcher Brummstörungen
durch die Versorgungs-
spannung. Die FFT-Ana-
lyse von 20 Hz ... 22 kHz
mit 260 000 Linien und
0,1 Hz Auflösung wurde
an einem symmetrischen
Ausgang des SAM-2B.V2
gemessen.
Die höchsten Störspitzen
(Netzfrequenz und Har-
monische
der
Netzfre-
quenz) liegen noch unter
-140 dBu. Das Breitband-Ausgangsrauschen der Module liegt im Audiobereich unter -110 dBu
Das Gerät erzeugt praktisch keine nennenswerten zusätzlichen Störfrequenzen durch die Stromversorgung!
Schaltungsnull und Gerätechassis sind intern über Kondensatoren
a 0,1 µF parallel mit 2,2 kΩ miteinander verbunden. Für hohe
Frequenzen wird durch diese Maßnahme eine niederohmige Verbin-
dung für HF-Störsignale zum Schirm geschaffen, andererseits
entsteht auf diese Art keine Masseschleife für die Netzfrequenz und
ihre Harmonischen. Die Gehäuse der XLR-Steckverbinder sind im
SAM-2B.V2 direkt mit dem Chassis verbunden (Netzerde/ Schutz-
leiter). Auf der Rückseite neben der Netzbuchse befindet sich eine
M4-Schraube um das Chassis bei Bedarf niederohmig über ein
Massekabel mit dem Geräteschrank zu verbinden.
24
.
eff. unbewertet
