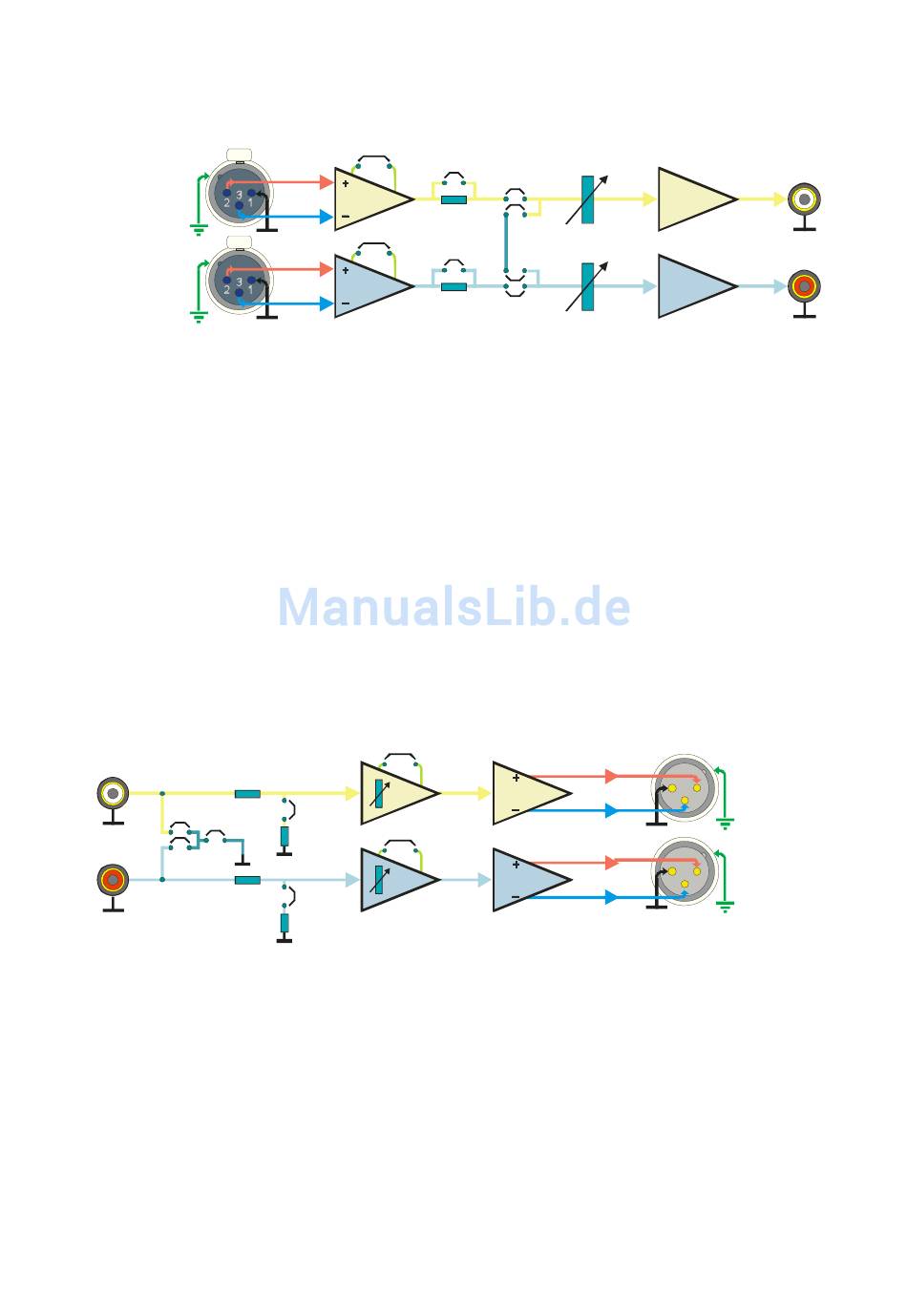

SIGNALPFAD VERSTÄRKERMODULE SAM-2B.V2
_____________________________________________________________________________________________________
2-KANAL-DIFFERENZVERSTÄRKER-MODUL SSIM-04Mb
XLR-FEMALE
EINGANG LINKS
SYMMETRISCH
EINGANG RECHTS
SYMMETRISCH
CHASSIS
Auf analogen symmetrischen Audioleitungen wird oft mit höherem Signalpegel als bei asymmetrischen
Verkabelungen gearbeitet. Bei der Konvertierung von symmetrischer auf asymmetrische Technik wird daher
meist eine einstellbare Pegelabsenkung erwünscht. Die Differenzverstärker (Desymmetrier-Verstärker) des
SAM-2B.V2 ermöglichen im Normalfall eine Dämpfung im Bereich von -20...0 dB, je nach Einstellung der
Spindeltrimmer. Für Sonderfälle ist aber auch eine Verstärkung des Audiosignals möglich. Hierzu sind die
Lötjumper J1 für den linken und J3 für den rechten Kanal auf den Modulen SSIM-04Mb vorgesehen.
Werden diese geschlossen arbeitet der entsprechende Kanal mit +6 dB Verstärkung in der Eingangsstufe.
Der Abgleichbereich der Verstärkung beträgt dann ca. -14..+6 dB. Die max. zulässige Eingangsspannung
sinkt bei geschlossenen Jumpern um 6 dB auf ca. +18 dBu. Die Jumper 8..11 erlauben Summierung bzw.
Verteilung der Eingangssignale innerhalb des Moduls.
Schaltungsnull und Gehäuse sind im SAM-2B.V2 voneinander getrennt. Pin 1 der XLR-Buchse ist mit
Schaltungsnull und dem Masseanschluss (in Grafik schwarz dargestellt) der zugehörigen Cinchbuchse
verbunden, das XLR-Gehäuse mit dem Chassis (Schutzleiteranschluss grün).
2-KANAL-SYMMETRIERVERSTÄRKER-MODUL SSOM-04Mb.V2
CINCH
EINGANG 1L
J6A
J7
EINGANG 1R
MASSE
Auf asymmetrischen Audioleitungen wird oft mit geringerem Signalpegel als bei analogen symmetrischen
Verkabelungen gearbeitet. Bei der Konvertierung von asymmetrischer auf symmetrische Technik wird daher
meist eine einstellbare Verstärkung erforderlich sein. Die Symmetrierverstärker des SAM-2B.V2 ermöglichen
im Normalfall eine Verstärkung im Bereich von 0...+24 dB, je nach Einstellung der Spindeltrimmer.
Für Sonderfälle ist auch eine Dämpfung des Audiosignals möglich. Hierzu sind die Lötjumper J4 für den
linken und J5 für den rechten Kanal auf den Modulen SSOM-04Mb.V2 vorgesehen. Werden diese geschlos-
sen arbeiten die Widerstände R1 und R1b (R2 und R2b) als Spannungsteiler des entsprechenden Kanals.
Die erzielte Dämpfung ist vom Widerstandsverhältnis dieser beiden Widerstände abhängig und muss
entsprechend berechnet werden. Die Widerstände R1b/R2b betragen 22 kΩ. Für eine Eingangsdämpfung
von 6 dB müssen beispielsweise R1/R2 ebenfalls auf 22 kΩ geändert werden. R1 und R2 haben in der
Normalausführung einen Widerstand von 330 Ω. Passende Widerstände der Bauform „Micromelf" bzw.
SMD-0204 können bei Bedarf angefordert werden. Nach Setzen der Dämpfungsjumper verringert sich
die Eingangsimpedanz der entsprechenden Kanäle auf Werte zwischen 22...220 kΩ, abhängig von der
Dimensionierung der Widerstände R1 bzw. R2. Jumper 6 und 7 ermöglichen die Verteilung eines Eingangs-
signals auf beide Verstärkerzüge.
SYMMETRISCHE EINGANGSSTUFE
J1
J3
MASSE
VERSTÄRKUNG 0 (+6) dB
DÄMPFUNG
EINGANGSVERSTÄRKER
J2
DÄMPFUNG 0...-X dB
R1
J4
J2/J3 VERSTÄRKUNG FIX 0 dB
R1b
22kOhm
J3
R2
J5
R2b
22 kOhm
VERSTÄRKUNG 0..24 dB
VERSTÄRKUNG LINKS 0..-20 dB
J10
J8A
R24
J8B
VERSTÄRKUNG RECHTS 0..-20 dB
J11
J9B
R25
J9A
SUMMIERUNG
SYMMETRISCHE AUSGANGSSTUFE
6
LINE AUSGANGSSTUFE
CINCH
OUT L
OUT R
MASSE
XLR-MALE
AUSGANG LINKS
3
1
2
SYMMETRISCH
AUSGANG RECHTS
3
1
2
SYMMETRISCH
MASSE
CHASSIS
