Differenzverstärker Ssim-04Mb - Funk Tonstudiotechnik SAM-2B.v2 Bedienungsanleitung

_______________________________________________________________________________________________
Funktion der Trimmer und Jumper :
J1 zusätzliche Verstärkung +6 dB linker Kanal
J3 zusätzliche Verstärkung +6 dB rechter Kanal
J2 Verstärkung linker Kanal fest 0 dB
J4 Verstärkung rechter Kanal fest 0 dB
J5 0-W-Brücke (0-Volt Stromversorgung / Masse)
J6 Steuerung „Power-Down-Mute"
J7 Steuerung „Power-Down-Mute"
J8 Stereo-Mono-Betriebsart L (J8 A = stereo, A+B = mono)
J9 Stereo-Mono-Betriebsart R (J9 A = stereo, A+B = mono)
J10 Impedanz L intern auf 1k5 kOhm (für Summierung)
J11 Impedanz R intern auf 1k5 kOhm (für Summierung)
P3 CMRR-Abgleich Symmetrie 1 kHz Eingang links
P5 CMRR-Abgleich Symmetrie 10 kHz Eingang links
P4 CMRR-Abgleich Symmetrie 1 kHz Eingang rechts
P6 CMRR-Abgleich Symmetrie 10 kHz Eingang rechts

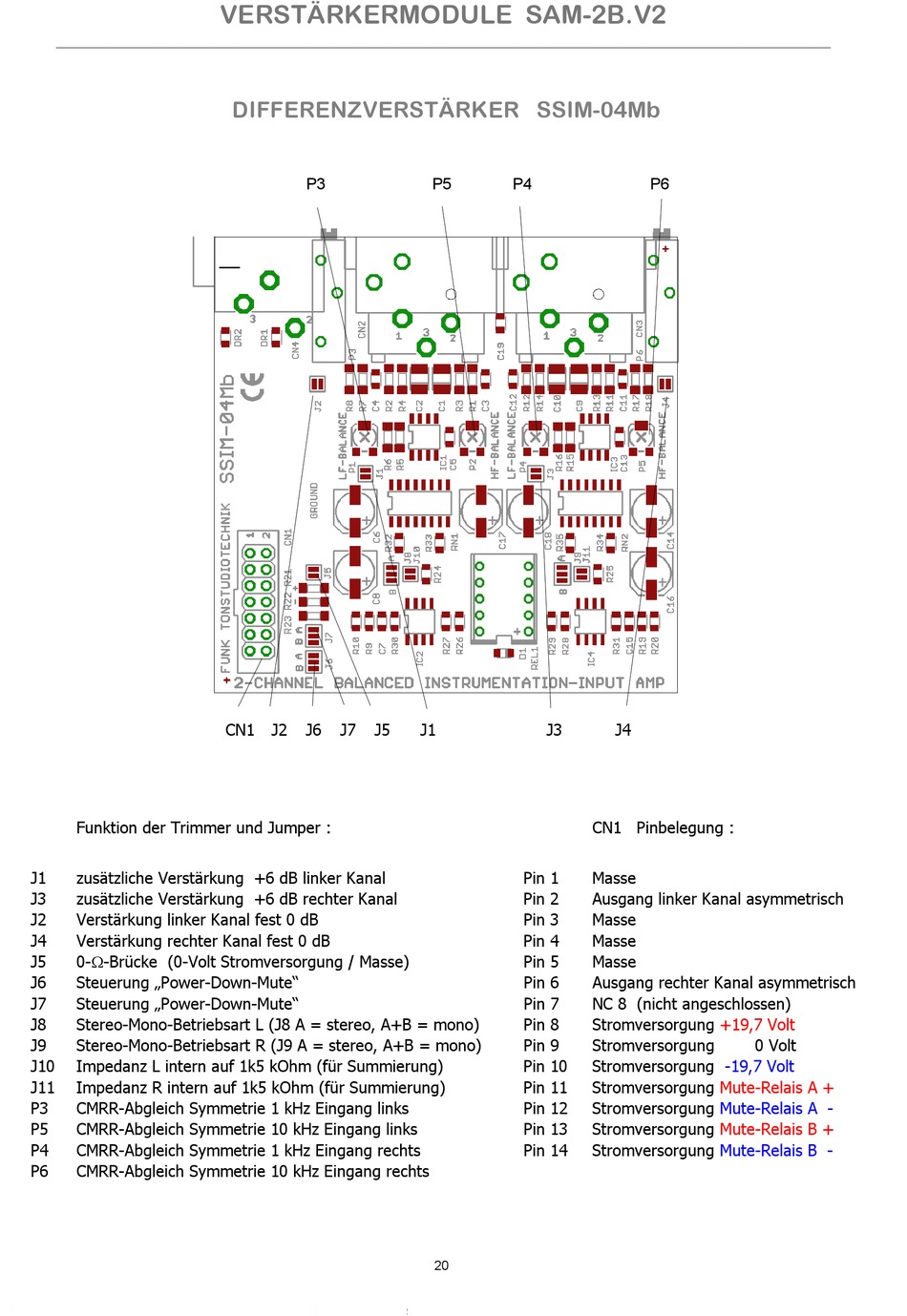

VERSTÄRKERMODULE SAM-2B.V2
DIFFERENZVERSTÄRKER SSIM-04Mb
P3
CN1 J2 J6 J7 J5
P5 P4
J1 J3
Pin 1
Pin 2
Pin 3
Pin 4
Pin 5
Pin 6
Pin 7
Pin 8
Pin 9
Pin 10
Pin 11
Pin 12
Pin 13
Pin 14
20
P6
J4
CN1 Pinbelegung :
Masse
Ausgang linker Kanal asymmetrisch
Masse
Masse
Masse
Ausgang rechter Kanal asymmetrisch
NC 8 (nicht angeschlossen)
Stromversorgung +19,7 Volt
Stromversorgung 0 Volt
Stromversorgung -19,7 Volt
Stromversorgung Mute-Relais A +
Stromversorgung Mute-Relais A -
Stromversorgung Mute-Relais B +
Stromversorgung Mute-Relais B -
