KONFIGURATIONSBEISPIELE SAM-2B.V2
_________________________________________________________________________________________________
2.3.11 Anpass- und Verteilverstärker vollsymmetrisch :
Der SAM-2B.V2 ist auch als vollsymmetrischer Verteil- und Anpassverstärker lieferbar. In dieser Konfiguration
können 2 symmetrische Audiosignale im Pegel korrigiert werden. 2 weitere symmetrische Signale können auf
2x 2 Ausgänge verteilt und ebenfalls im Pegel korrigiert werden. In den Eingangsverstärkern kann eine Pegel-
absenkung zwischen 0...-21 dB eingestellt werden. Für jeden Ausgang kann unabhängig eine Verstärkung von
0...+23 dB über die Spindeltrimmer justiert werden. Ein Kurzschluss an einem Ausgang hat keinen Einfluss auf
andere Ausgänge.
Zusätzlich kann ein asymmetrisches Signal an den Cinchbuchsen entnommen werden. Hier sollten jedoch kei-
ne langen Leitungen angeschlossen werden, da die Kapazität der hier angeschlossenen Kabel auch einen ge-
ringen Einfluss auf die symmetrischen Ausgänge haben kann.

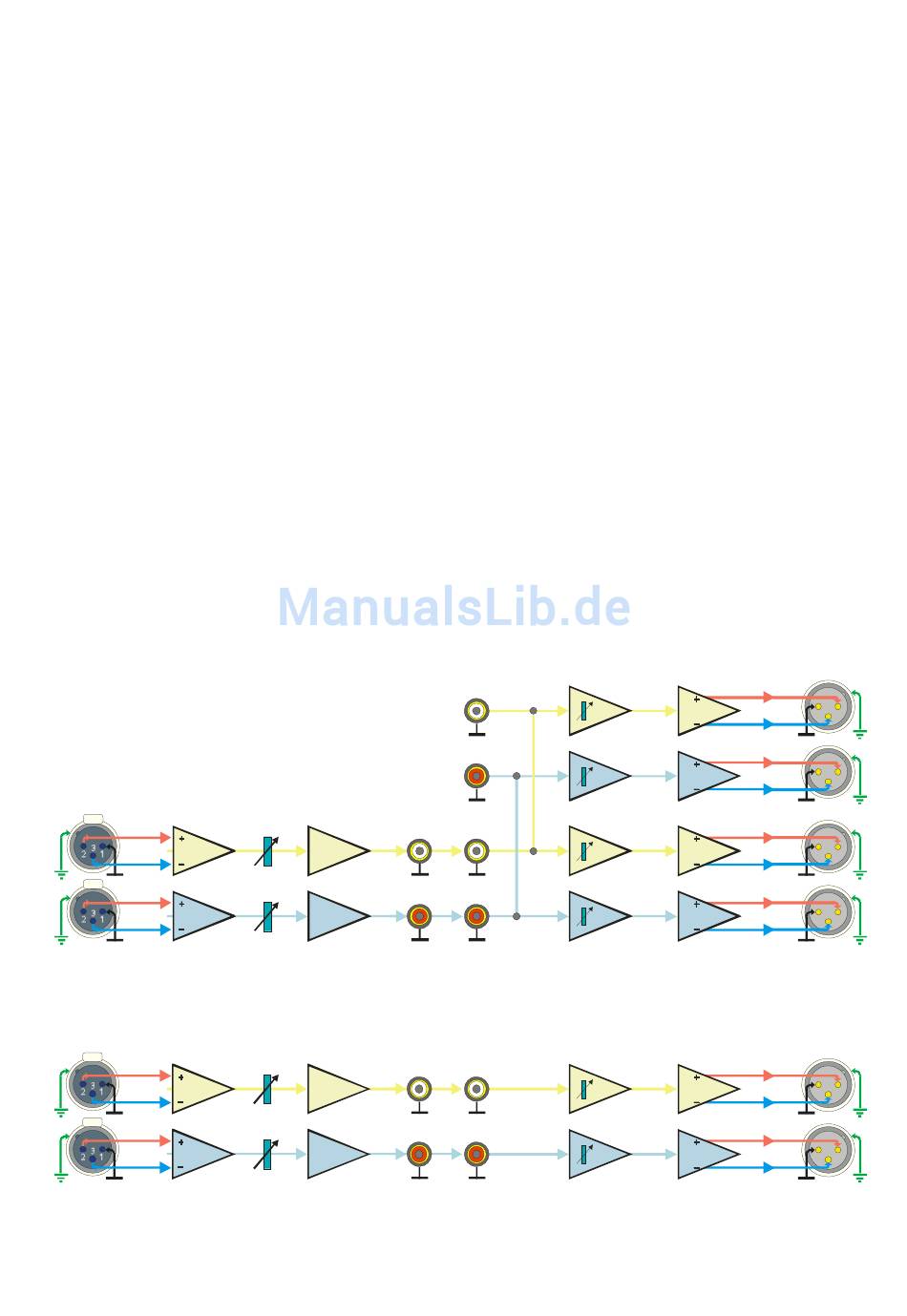

Das folgende Blockschaltbild zeigt als Beispiel eine Konfiguration 2x 1 auf 2 und zusätzlich 2x 1 auf 1 als voll-
symmetrischer Anpassverstärker. Zwei SSIM-04Mb-Module arbeiten als Differenzverstärker. Ein Ausgangssig-
nal dieser Verstärker wird jeweils auf die Cinchbuchsen und die Eingangsstufen links und rechts der 2 SSOM-
04Mb.V2-Module geführt. Das asymmetrische Ausgangssignal der unteren Eingangsstufen kann abgesenkt und
anschließend wieder neu symmetriert und bei Bedarf verstärkt auf die XLR-Ausgänge gegeben werden. Die
Symmetrie der Eingangssignale hat keinen Einfluss auf die Symmetrie der Ausgangssignale und umgekehrt.
Vollsymmetrischer Verteilverstärker und zusätzlicher vollsymmetrischer Anpassverstärker
SAM-2B.V2/4V2/2SVS2
EINGANG LINKS
SYMMETRISCH
XLR-FEMALE
SYMMETRISCHE EINGANGSSTUFE
CHASSIS
MASSE
EINGANG RECHTS
SYMMETRISCH
EINGANG LINKS
SYMMETRISCH
XLR-FEMALE
CHASSIS
MASSE
EINGANG RECHTS
SYMMETRISCH
mit 2 Stück SSIM-04Mb und 3 Stück SSOM-04Mb.V2
BUFFERSTUFE
DÄMPFUNG VARIABEL
DÄMPFUNG VARIABEL
CINCH
EINGANGSSTUFE
BUS L
BUS R
CINCH
BUS L
BUS L
BUS R
BUS R
MASSE
CINCH
CINCH
EINGANGSSTUFE
BUS L
BUS L
BUS R
BUS R
MASSE
MASSE
VERSTÄRKUNG VARIABEL
17
SYMMETRISCHE AUSGANGSSTUFE
XLR-MALE
1
1
1
1
SYMMETRISCHE AUSGANGSSTUFE
XLR-MALE
1
1
AUSGANG
SYMMETRISCH
3
2
3
2
3 2
3 2
3 2
3 2
