6.
3 NETZTEIL :
Die aktuellen Versionen des SAM-2A werden mit dem neuen „Ultra-low-drop"-Präzisionsnetzteil PWS-08.V2 aus-
gerüstet. Dieses Netzteil erzeugt extrem stabile und reine Versorgungsspannungen bei gleichzeitig minimierter
Leistungsaufnahme und geringerer Erwärmung gegenüber ähnlichen Netzteilen. Die Versorgungsspannungen
können bis zu 300 mA belastet werden. Bei höheren Strömen wird die Strombegrenzung aktiv und senkt die Ver-
sorgungsspannungen ab. Durch Kurzschluss der Ausgangsspannungen (± 19,7V ) wird das Netzteil nicht beschä-
digt.
Um Schäden an den Verstärkern und Lautsprechern bei Überlastung oder Kurzschluss einer Versorgungs-
spannung zu vermeiden, besitzt das Netzteil eine Überwachung der Symmetrie der Ausgangsspannungen. Wird
ein festgelegter Grenzwert für die Symmetrie auch nur minimal überschritten, z.B. durch Überlastung eines Aus-
gangs, so folgt der zweite Ausgang dem überlasteten automatisch im Betrag der Ausgangsspannung. Bei Kurz-
schluss an einem Ausgang werden also beide Hauptspannungen im PWS-08.V2 zurückgeregelt und dadurch die
beteiligte Verstärkerstufe abgeschaltet. Die Symmetrieüberwachung der beiden Versorgungsspannungen, lässt als
Betrag keine größere Differenz als +/- 50 mV zu.
Das Netzteil PWS-08.V2 besitzt eine „Power-Down-Mute"-Schaltung, die externe Relais ansteuern kann. Dadurch
lassen sich „Einschaltknacker" beim Ein- und Ausschalten einer Tonanlage weitgehend vermeiden bzw. bereits
vorhandene Einschaltgeräusche beseitigen. Die neuen Verstärkermodule SSOM-04M(a) und SSIM-04M(a) unter-
stützen bereits diese Mute-Funktion. Die Einschaltzeit liegt bei ca. 6 Sekunden, die Ausschaltzeit bei einigen Milli-
sekunden nach Unterschreiten der Mindest-Versorgungsspannung. Diese Steuerspannungen liegen am 10-pol.-
Pfostenverbinder Pin 7..10 an.
Trimmer für Ausgangsspannung nur bei
Sonderversionen
Pinbelegung CN2
PIN 1
V+ Front-LED
PIN 2
GND
PIN 3
V- Front-LED
PIN 4
V+
PIN 5
GND
PIN 6
V-
PIN 7
V+ RELAIS 1
PIN 8
GND Switch RELAIS 1
PIN 9
GND Switch RELAIS 2
PIN 10
V- RELAIS 2
J1 offen
CN2 Pin1 +Front-LED
J1 zu
CN2 Pin1 V+
J2 offen
CN2 Pin3
J2 zu
CN2 Pin3 V
Netzeingang 230V(115V) / 50..60 Hz

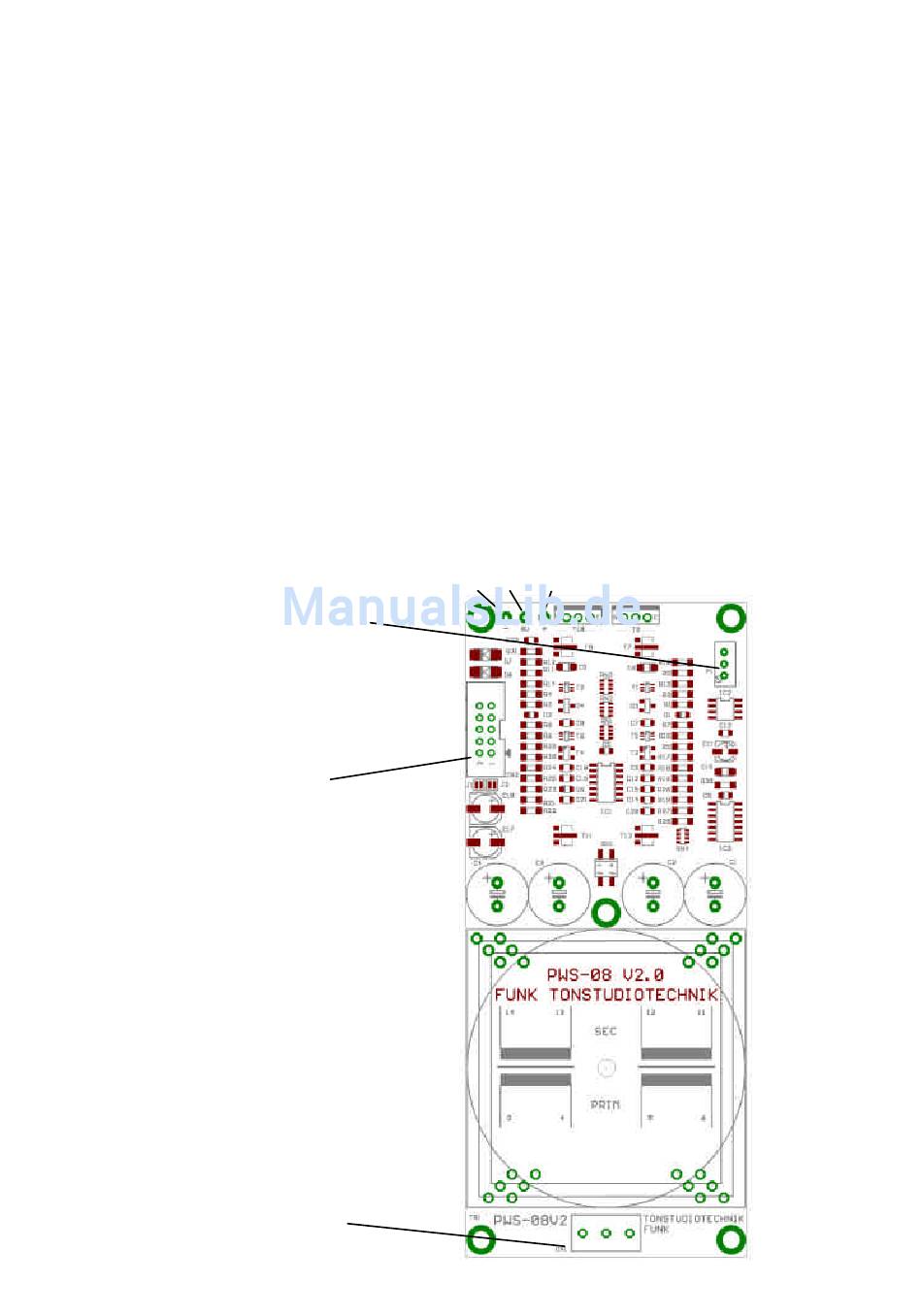

STROMVERSORGUNG SAM-2A
Testpunkte
10-pol-Pfosten :
ohne ext. Widerstand
-
Front-LED
ohne ext. Widerstand
-
-19,7V
0V
+19,7V
13
