KONFIGURATIONSBEISPIELE SAM-2B.V2
_________________________________________________________________________________________________
2.3.9.1 2-Kanal-Summierverstärker mit sym. Eingängen :
Diese Version ermöglicht den Anschluss von 2x 2 symmetrischen Audio-Signalquellen welche
als asymmetrisches Mono-Signal an jeweils 2 asymmetrischen Cinch-Ausgängen zur Verfügung stehen. Die
Verstärkung jedes Ausgangs kann unabhängig von einander im Bereich von -22..-2 dB eingestellt werden.
Versionen mit maximaler Verstärkung von -10 ..+10 dB sind ebenfalls lieferbar. Mit dieser Version können
auch 2 Stereoquellen, wie z.B. 2 Mischpultausgänge, zu einer Stereomischung zusammengefasst werden.

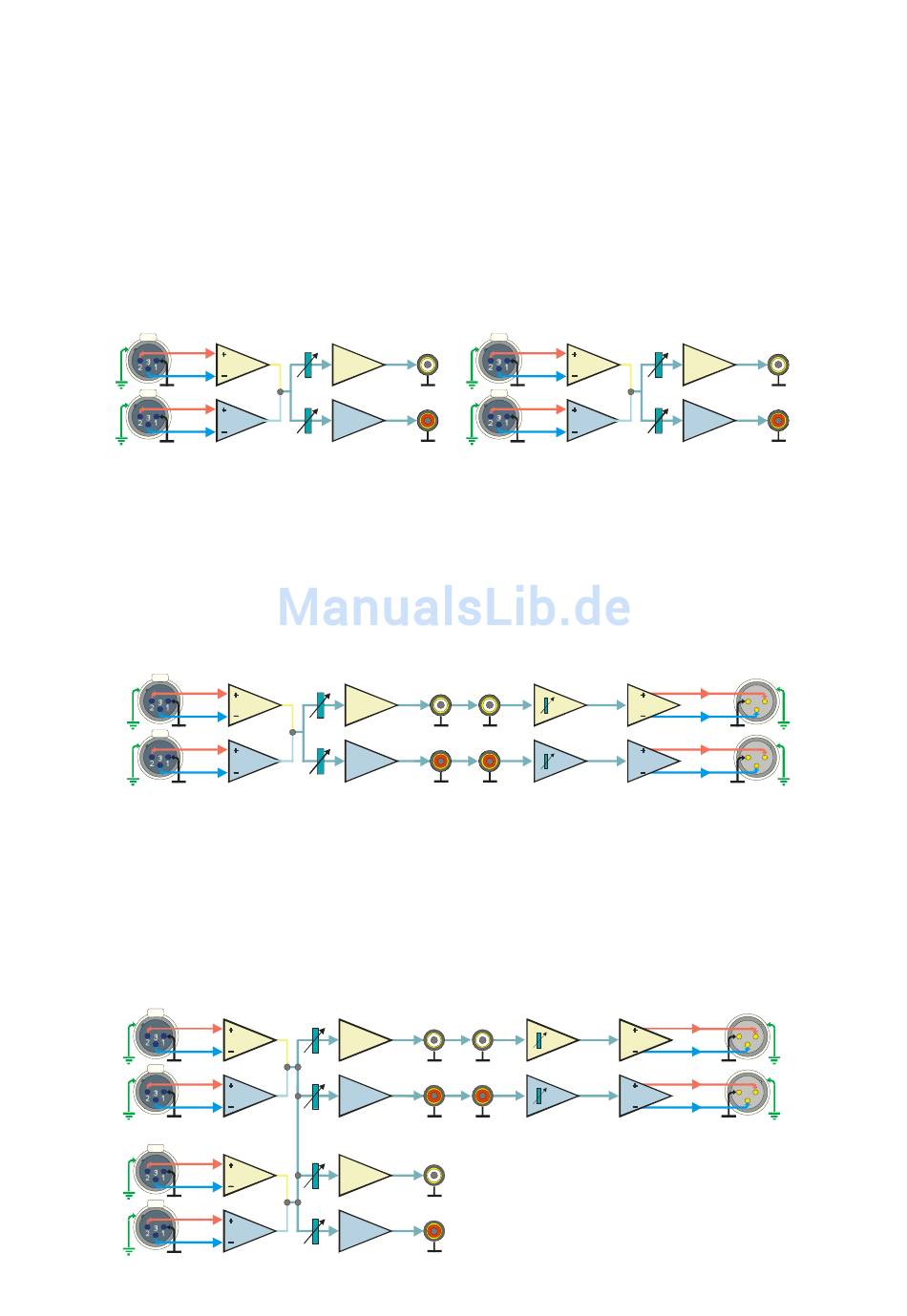

Signalfluss :
STEREO-EINGANG
SYMMETRISCH A
XLR-FEMALE
SYMMETRISCHE EINGANGSSTUFE
CHASSIS
MASSE
2.3.9.2 2-Kanal-Summierverstärker vollsymmetrisch mit 2 Monoausgängen :
Diese Version ermöglicht den Anschluss von 2 symmetrischen Audio-Signalquellen welche
asymmetrisches Mono-Signal an 2x 2 asymmetrischen Cinch-Ausgängen und zusätzlich symmetrisch mono an
zwei XLR-Steckverbindern zur Verfügung steht. Die Verstärkung für die sym. Ausgänge kann unabhängig von
einander im Bereich von -22..+18 dB eingestellt werden.
STEREO-EINGANG
SYMMETRISCH
XLR-FEMALE
SYMMETRISCHE EINGANGSSTUFE
CHASSIS
MASSE
2.3.9.3 4-Kanal-Summierverstärker vollsymmetrisch mit 2 Monoausgängen :
Diese Version ermöglicht den Anschluss von 4 symmetrischen Audio-Signalquellen welche
asymmetrisches Mono-Signal an 2 asymmetrischen Cinch-Ausgängen und mit davon unabhängigem Pegel
zusätzlich 2x symmetrisch mono an zwei XLR-Steckverbindern zur Verfügung stehen. Die Verstärkung für die
sym. Ausgänge kann unabhängig von einander im Bereich von -22..+18 dB eingestellt werden.
XLR-FEMALE
SYMMETRISCHE EINGANGSSTUFE
CHASSIS
MASSE
CHASSIS
MASSE
SAM-2B.V2/2x 0M2
BUFFERSTUFE
MISCHSTUFE
DÄMPFUNG VARIABEL
Signalfluss :
BUFFERSTUFE
MISCHSTUFE
DÄMPFUNG VARIABEL
Signalfluss :
BUFFERSTUFE
MISCHSTUFE
DÄMPFUNG VARIABEL
mit 2 Asymmetrierverstärker-Modulen SSIM-04Mb
STEREO-EINGANG
SYMMETRISCH B
CINCH
XLR-FEMALE
SYMMETRISCHE EINGANGSSTUFE
MONO OUT A1
MONO OUT A2
MASSE
CHASSIS
MASSE
SAM-2B.V2/2M2
CINCH
CINCH
EINGANGSSTUFE
BUS 1 MONO
BUS 1 MONO
BUS 2 MONO
BUS 2 MONO
MASSE
MASSE
VERSTÄRKUNG VARIABEL
SAM-2B.V2/2M4
CINCH
CINCH
EINGANGSSTUFE
BUS 1 MONO
BUS 1 MONO
BUS 2 MONO
BUS 2 MONO
MASSE
MASSE
VERSTÄRKUNG VARIABEL
BUS 1 MONO
BUS 2 MONO
MASSE
14
gemischt
BUFFERSTUFE
CINCH
MISCHSTUFE
MONO OUT B1
MONO OUT B2
DÄMPFUNG VARIABEL
gemischt
AUSGANG M ONO
2x SYMMETRISCH
SYMMETRISCHE AUSGANGSSTUFE
XLR-MALE
3
1
2
3
1
2
MASSE
CHASSIS
gemischt
SYMMETRISCHE AUSGANGSSTUFE
XLR-MALE
3
1
2
3
1
2
MASSE
CHASSIS
2x AUSGANG MONO
2x SYMMETRISCH
und
MASSE
und als
und als
