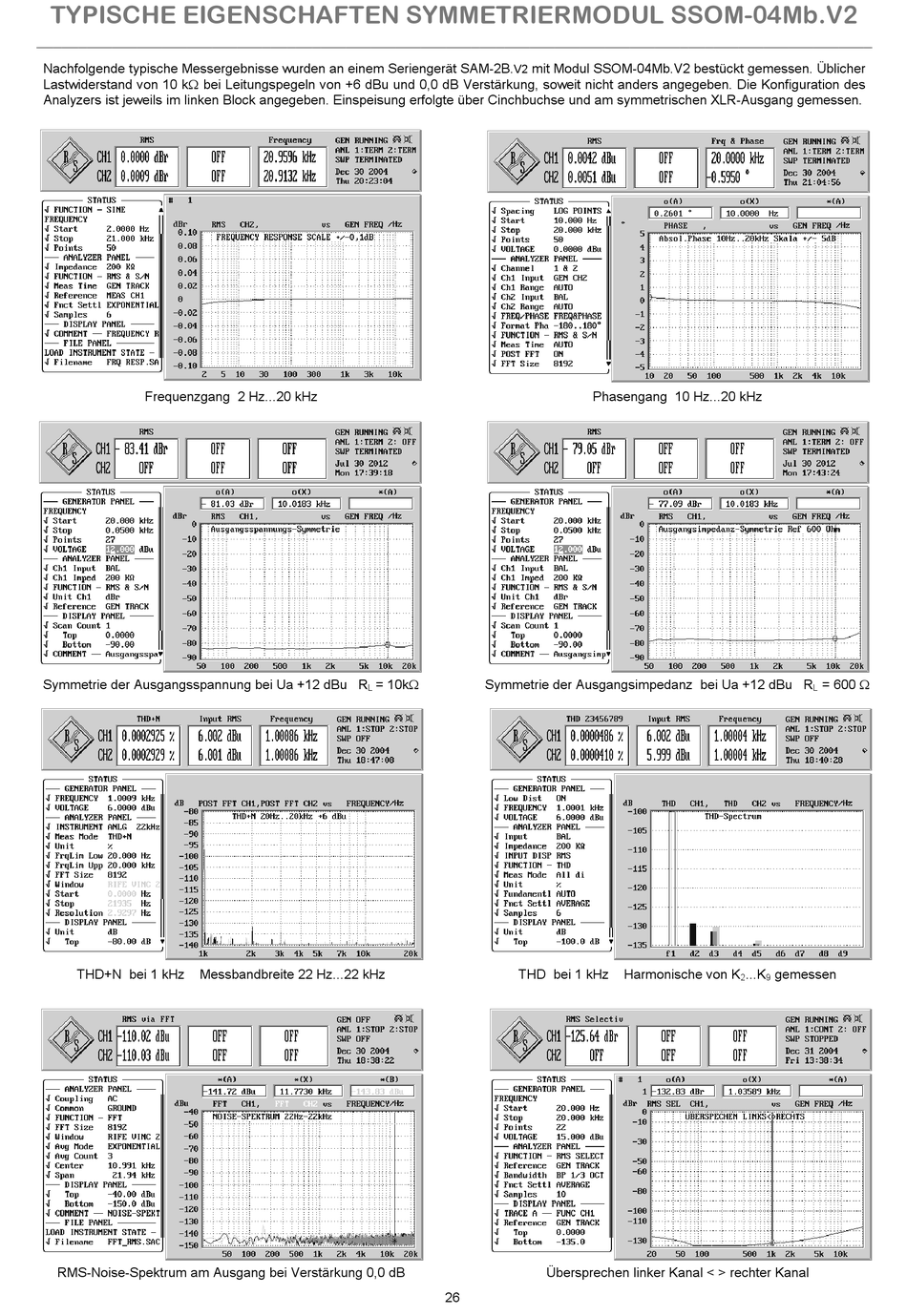

TYPISCHE EIGENSCHAFTEN SYMMETRIERMODUL SSOM-04Mb.V2
____________________________________________________________________________________________________
Nachfolgende typische Messergebnisse wurden an einem Seriengerät SAM-2B.
mit Modul SSOM-04Mb.V2 bestückt gemessen. Üblicher
V2
Lastwiderstand von 10 kW bei Leitungspegeln von +6 dBu und 0,0 dB Verstärkung, soweit nicht anders angegeben. Die Konfiguration des
Analyzers ist jeweils im linken Block angegeben. Einspeisung erfolgte über Cinchbuchse und am symmetrischen XLR-Ausgang gemessen.
Frequenzgang 2 Hz...20 kHz
Phasengang 10 Hz...20 kHz
= 600 W
Symmetrie der Ausgangsspannung bei Ua +12 dBu R
= 10kW
Symmetrie der Ausgangsimpedanz bei Ua +12 dBu R
L
L
THD+N bei 1 kHz
Messbandbreite 22 Hz...22 kHz
THD bei 1 kHz
Harmonische von K
...K
gemessen
2
9
RMS-Noise-Spektrum am Ausgang bei Verstärkung 0,0 dB
Übersprechen linker Kanal < > rechter Kanal
26
