KONFIGURATIONSBEISPIELE SAM-2B.V2
_________________________________________________________________________________________________
2.3.10 Anpassverstärker vollsymmetrisch :
Der SAM-2B.V2 ist auch als 2- oder 4-kanaliger vollsymmetrischer Anpassverstärker lieferbar. In dieser Konfi-
guration können 2 oder 4 symmetrische Audiosignale im Pegel korrigiert werden. In den Eingangsverstärkern
kann eine Pegelabsenkung zwischen 0...-20 dB eingestellt werden. Für jeden Ausgang kann unabhängig eine
Verstärkung von 0...+23 dB über die Spindeltrimmer justiert werden. Ein Kurzschluss an einem Ausgang hat
keinen Einfluss auf andere Ausgänge.
Zusätzlich kann ein asymmetrisches Signal an den Cinchbuchsen entnommen werden. Hier sollten jedoch kei-
ne langen Leitungen angeschlossen werden, da die Kapazität der hier angeschlossenen Kabel auch einen ge-
ringen Einfluss auf die symmetrischen Ausgänge haben kann.

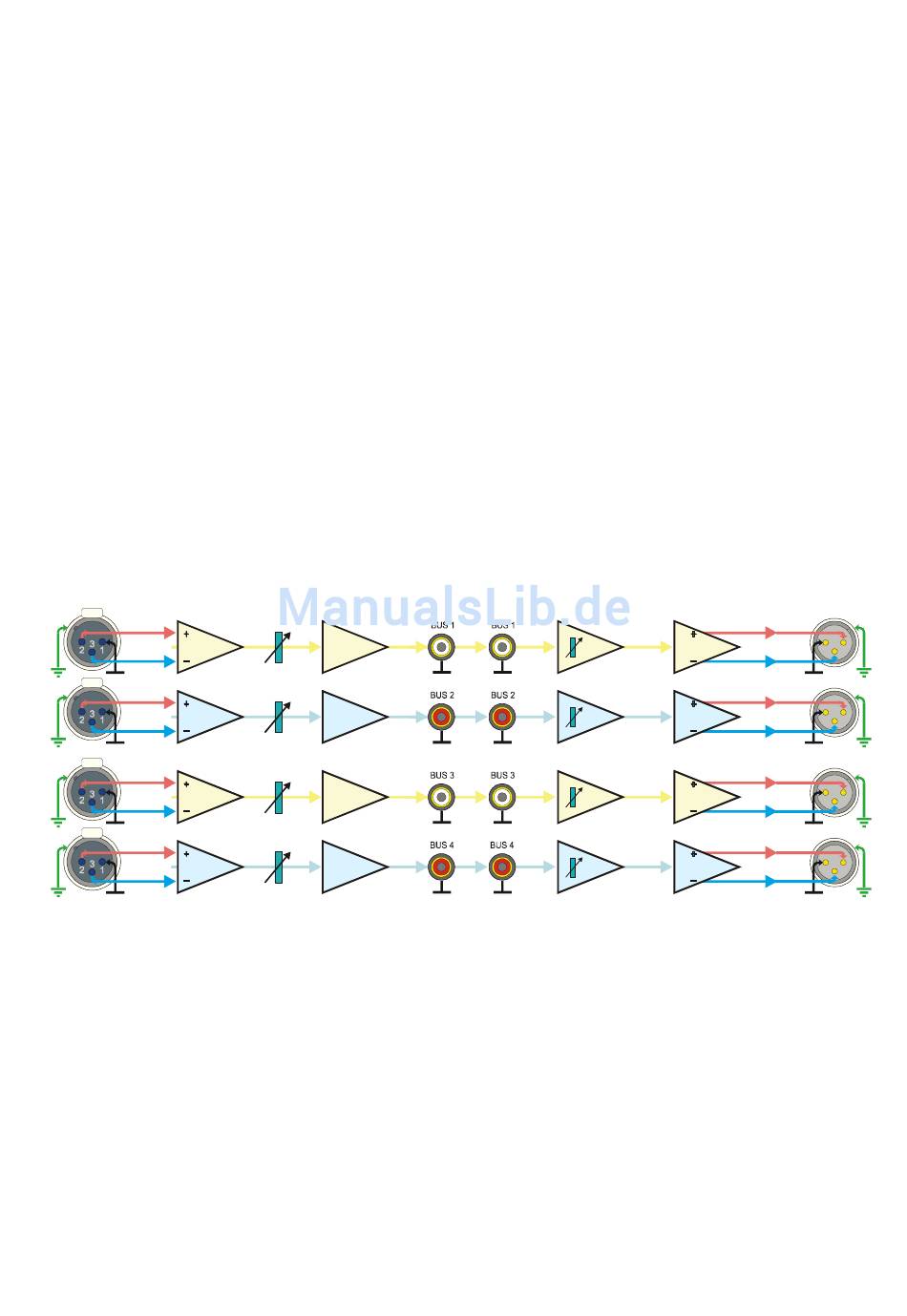

Das folgende Blockschaltbild zeigt als Beispiel eine Konfiguration 4x 1 auf 1. Zwei SSIM-04Mb-Module arbeiten
als Differenzverstärker. Das Ausgangssignal dieser Verstärker wird auf die Cinchbuchsen und die Eingangs-
stufen der 2 SSOM-04Mb.V2-Module geführt. Die Symmetrie der Eingangssignale hat keinen Einfluss auf die
Symmetrie der Ausgangssignale und umgekehrt.
Vollsymmetrischer Anpassverstärker
EINGANG
SYMMETRISCH
XLR-FEMALE
SYMMETRISCHE EINGANGSSTUFE
CHASSIS
MASSE
SAM-2B.V2/4SVS4
BUFFERSTUFE
DÄMPFUNG VARIABEL
mit je 2 Stück SSIM-04Mb und SSOM-04Mb.V2
CINCH
CINCH
EINGANGSSTUFE
MASSE
MASSE
VERSTÄRKUNG VARIABEL
16
AUSGANG
SYMMETRISCH
SYMMETRISCHE AUSGANGSSTUFE
XLR-MALE
MASSE CHASSIS
3
1
2
3
1
2
3
1
2
3
1
2
