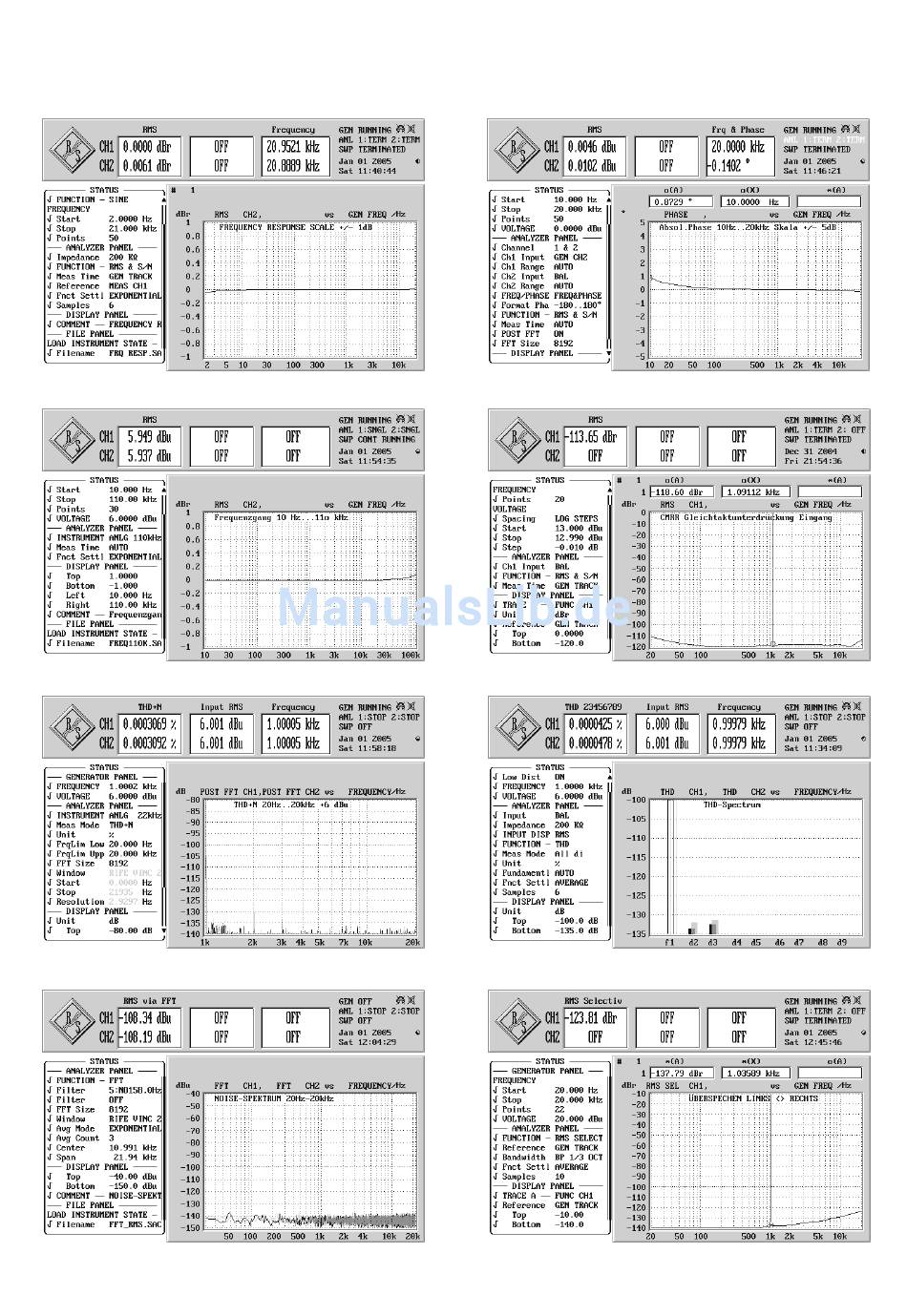

TYPISCHE EIGENSCHAFTEN DIFFERENZVERSTÄRKER SSIM-04Mb
__________________________________________________________________________________________________
Nachfolgende typische Messergebnisse wurden an einem Seriengerät SAM-2B.
Lastwiderstand von 10 kΩ bei Leitungspegeln von +6 dBu und 0,0 dB Verstärkung, soweit nicht anders angegeben. Die Konfiguration des
Analyzers ist jeweils im linken Block angegeben. Einspeisung erfolgte über Cinchbuchse, gemessen am symmetrischen XLR-Ausgang
Frequenzgang 2 Hz...20 kHz Skala: ± 1 dB
Frequenzgang 10 Hz...110 kHz Skala: ± 1 dB
THD+N bei 1 kHz
Messbandbreite 20 Hz...20 kHz
RMS-Noise-Spektrum am Ausgang bei Verstärkung 0,0 dB
mit Modul SSIM-04Mb bestückt gemessen. Üblicher
V2
Phasengang absolut 10 Hz...20 kHz
Gleichtaktunterdrückung symmetrischer Eingang
THD bei 1 kHz
Übersprechen linker Kanal < > rechter Kanal
28
Harmonische von k
...k
gemessen
2
9
