1. BESCHREIBUNG :
Der SAM-2B.V2 ist ein universeller, professioneller 4..10-Kanal-Anpassungs- und Symmetrier/ Differenzverstär-
ker (Instrumentenverstärker) in eisenloser Schaltungstechnik für die Verwendung bei höchsten Anforderungen an
die Tonqualität. Asymmetrische „Homerecording"- sowie PC-Ein- und Ausgänge und HiFi-Geräte-Signale können
damit an professionelle symmetrische oder unsymmetrische Studiogeräte-Ein/Ausgänge angepasst werden.
Pegelanpassungen von -10 dBv auf +6 dBu und umgekehrt sowie Signalverteilung ist je nach Konfiguration
ebenfalls möglich.
Der SAM-2B.V2 ist der Nachfolger des SAM-2B mit einer noch leistungsfähigeren Stromversorgung. Hierdurch wird
auch die optionale Verwendung der Module der SSOM/SSIM-04Mc-Serie, welche eine höhere Leistungsauf-
nahme haben, ermöglicht. Die Audiosignalqualität, wie z.B. die Gleichtaktunterdrückung (Unsymmetriedämpfung),
THD-Verzerrungen, Aussteuerungsreserve und Gesamtdynamik sind identisch zur Vorgängerversion SAM-2B.
Der SAM-2B.V2 kann folgende Funktionen gleichzeitig ermöglichen :
1.
ein hochohmiges Signal wird niederohmig (Impedanzwandlung)
2.
ein Eingangssignal kann verstärkt/gedämpft werden
3.
ein symmetrisches Signal wird asymmetrisch
4.
ein asymmetrisches Signal wird symmetrisch
5.
vollsymmetrische Pegelanpassung im Bereich -21...+24 dB (SAM-2B.V2/SVS-Serie)
6.
symmetrische Signale können gemischt werden (SAM-2B.V2/MS- und M-Serie)
7.
"Brummschleifen" zwischen asymmetrischen Geräten können beseitigt werden
8.
Ein- oder Ausschaltknackser einer Tonanlage beseitigen („Power-Down"-Mute)
9.
Konfigurationen als Symmetrier- und Verteilverstärker intern möglich
1.1 Wirkungsweise :
Damit die auf eine Leitung induzierten oder influenzierten Störspannungen möglichst wenig Störungen in einem
an diese Leitung angeschlossenen Eingang einer Tonregieanlage hervorrufen, muss dieser Eingang "symmetrisch
gegen Erde" sein, d.h. die beiden Widerstände, die zwischen jeder der Eingangsklemmen und Erde gemessen
werden, müssen nach Betrag und Phase gleich sein. Die induzierten Störspannungen, die auf beiden Leitern
betrags- und phasenmäßig gleich sind, heben sich bei einem symmetrischen Eingang dann in ihrer Wirkung
gegenseitig auf und sind ohne Einfluss. Bei nicht exakter Symmetrie hingegen erfolgt kein völliges Aufheben der
induzierten Spannung, und ein Störspannungsrest verbleibt im nachfolgenden Übertragungsweg.
Die symmetrischen Eingangsstufen SSIM-04Mb des SAM-2B.V2 erreichen bei 1 kHz eine typ. Ausblendung sym-
metrischer Störungen im Verhältnis 500 000 / 1 @ - 116 dB !

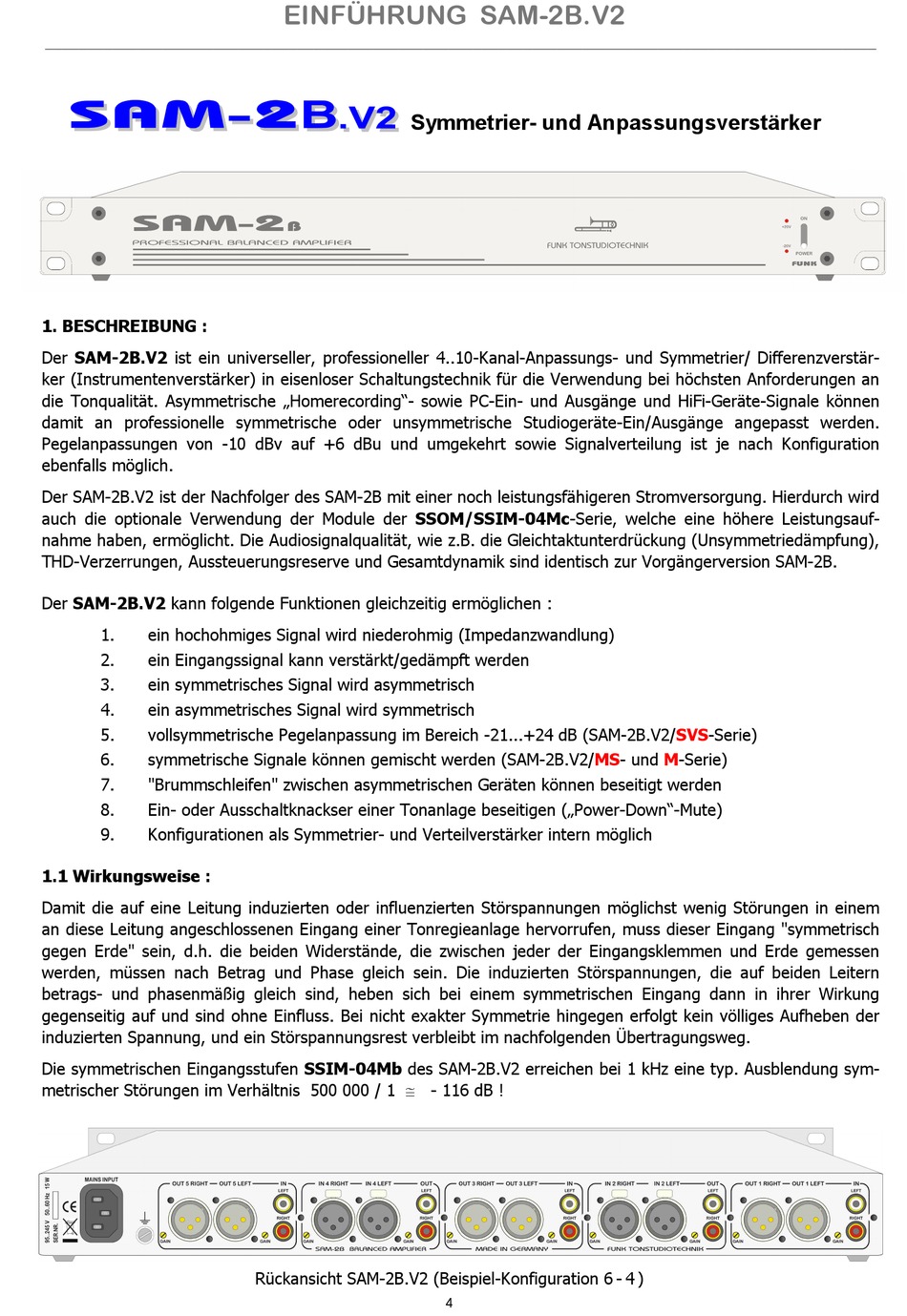

EINFÜHRUNG SAM-2B.V2
Symmetrier- und Anpassungsverstärker
Rückansicht SAM-2B.V2 (Beispiel-Konfiguration 6 - 4 )
4
