KONFIGURATIONSBEISPIELE SAM-2B.V2
_________________________________________________________________________________________________
2.3.9.4 4-fach Stereo-Summierverstärker vollsymmetrisch :
Diese Version ermöglicht das kanalgetrennte
Die Verstärkung jedes Eingangs kann unabhängig von einander im Bereich von 0..-20 dB eingestellt werden.
Die Ausgangsverstärkung kann abhängig von der Anzahl der Eingangskanäle typ. im Bereich von -10 ..+10
dB abgeglichen werden.
belegt werden. Unbelegte symmetrische Eingänge müssen jeweils durch niederohmige Brücken zwischen
dem
+
und
–
Pin abgeschlossen werden um nicht unnötige Rauschkomponenten aufzusummieren.
Die Ausgänge von Summierverstärkern können durch die Summierung der Eingangssignale schnell hohe
Pegelwerte annehmen oder sogar übersteuern. Bei etwa gleich hohen Pegeln auf den Eingängen und nicht
korrelierenden (gleichphasigen) Signalen wird der Ausgangspegel bei 2 gemischten Signalen jeweils um typ.
3 dB ansteigen, bei 4 gemischten Signalen um ca. 6 dB. Haben die zu mischenden Signale etwa gleiche
Pegel und sind zusätzlich auch korrelierend, so wird der Ausgangspegel bei 2 gemischten Signalen um 6 dB
und bei 4 gemischten Signalen um 12 dB ansteigen. Je nach geplanter Betriebsart ist dies bei Einsatz von
Summierverstärkern zu berücksichtigen. Der Summen-Ausgangspegel sollte daher der jeweiligen Anwendung
angepasst (abgesenkt) werden.
Verstärkung: Die Geräte SAM-2B.V2/2MS4,
so kalibriert, dass ein einzelnes Signal an einem Eingang mit genau dem gleichen Pegel am Ausgang er-
scheint.
Mit der Version
SAM-2B.V2/2MS4
Stereomischung zusammengefasst werden.

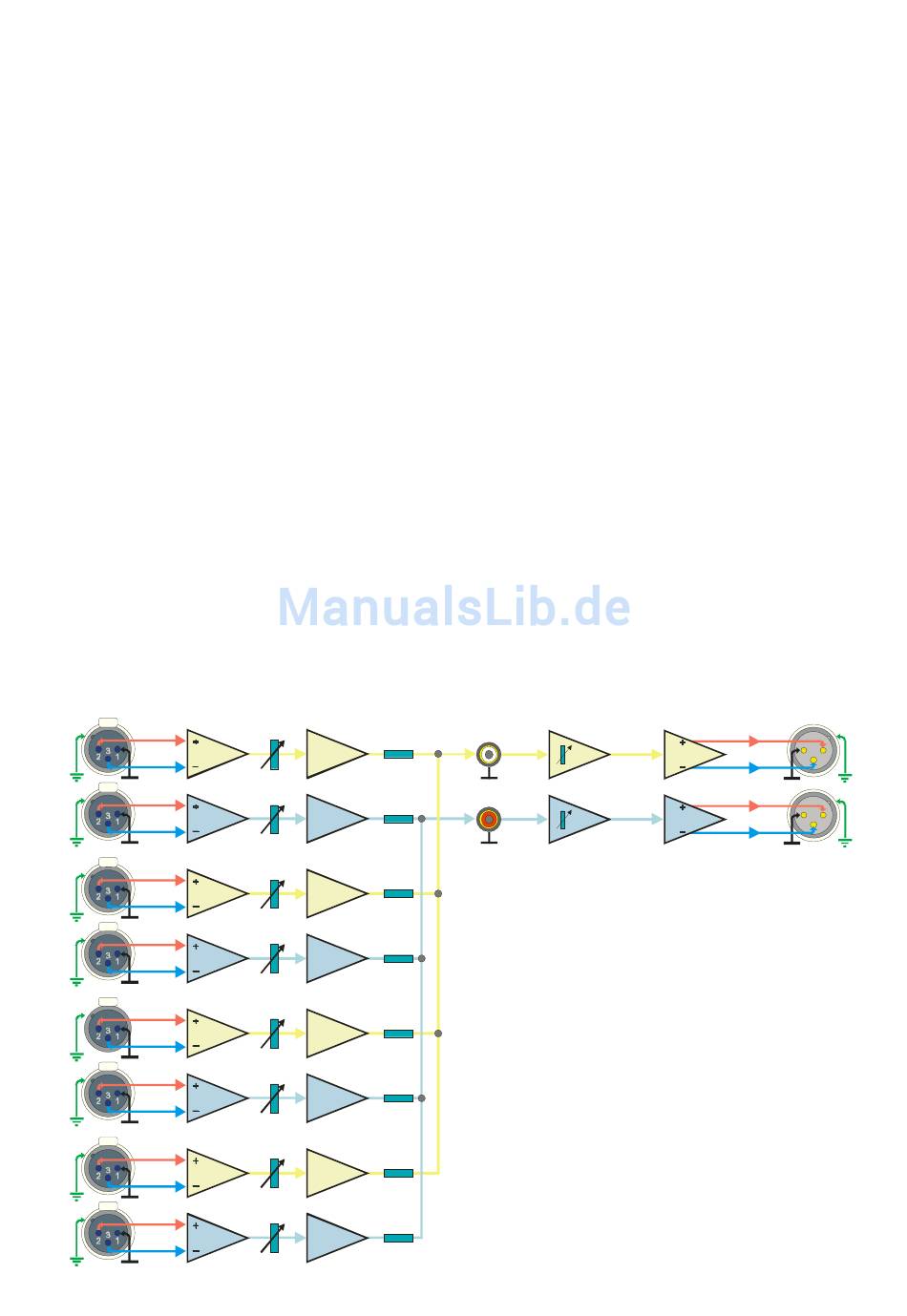

Signalfluss :
SAM-2B.V2/2MS8
XLR-FEMALE
SYMMETRISCHE EINGANGSSTUFE
1
LINKS
1
RECHTS
2
LINKS
2
RECHTS
3
LINKS
3
RECHTS
4
LINKS
4
RECHTS
CHASSIS
MASSE
Summieren
Wichtig:
die hochohmigen Instrumenten-Eingänge müssen grundsätzlich immer alle
SAM-2B.V2/2MS6
können auch 2 Stereoquellen, wie z.B. 2 Mischpultausgänge, zu einer
mit 4 Modulen SSIM-04Mb und 1 Modul SSOM-04M.V2
SUMMIERSTUFE
DÄMPFUNG VARIABEL
DÄMPFUNG VARIABEL
DÄMPFUNG VARIABEL
DÄMPFUNG VARIABEL
von 4 symmetrischen Stereo-Audio-Signalquellen.
und
SAM-2B.V2/2MS8
VERSTÄRKERSTUFE
CINCH
BUS L
BUS R
MASSE
VERSTÄRKUNG VARIABEL
15
sind im Neuzustand
SYMMETRISCHE AUSGANGSSTUFE
XLR-MALE
LINKS
1
RECHTS
1
AUSGANG
SYMMETRISCH
3 2
3
2
