KONFIGURATIONSBEISPIELE SAM-2B.V2
_______________________________________________________________________________________________
2.3.5 Konfigurationsbeispiel Symmetrier- und Verteilverstärker:
Die Symmetrierverstärker-Module SSOM-04Mb.V2 des SAM-2B.V2 können intern auch als Stereo-
Verteilverstärker konfiguriert werden (je 1 asymmetrischer Cinch-Eingang auf 2..5 symmetrische XLR-
Ausgänge). In diesem Fall liegen die Eingangssignale an den beteiligten Cinchbuchsen eines Kanals parallel
auf, so dass die zweite und alle folgenden Cinchbuchsen als Durchschleif-Ausgänge benutzt werden können.
Als nachfolgendes Beispiel eine Konfiguration 2x 1 auf 3. Eingänge asymmetrisch, Ausgänge symmetrisch.

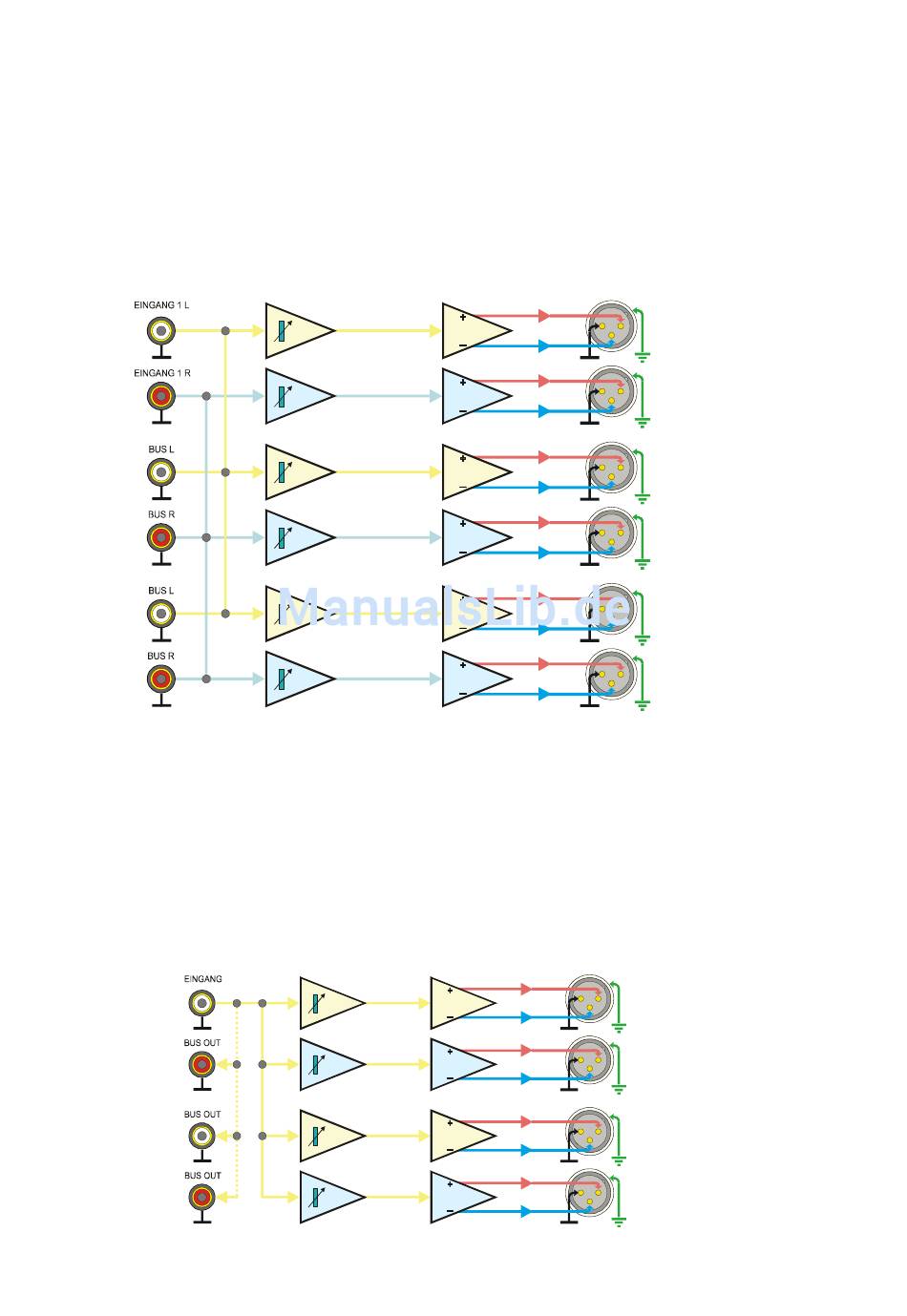

Signalflussbeispiel :
SAM-2B.V2/6V0
CINCH
MASSE
2.3.6 4...10-Kanal-Mono-Verteil- und Symmetrierverstärker :
Die Symmetrierverstärker-Module SSOM-04Mb.V2 des SAM-2B.V2 können intern auch als Mono-Verteil-
verstärker konfiguriert werden (1 asymmetrischer Cinch-Eingang auf 4...10 symmetrische XLR-Ausgänge). In
diesem Fall liegen die Eingangssignale an den beteiligten Cinchbuchsen eines Kanals parallel auf, so dass alle
weiteren Cinchbuchsen als Durchschleif-Ausgänge BUS-OUT benutzt werden können (siehe Grafik unten).
Die Verstärkung jedes symmetrischen Ausgangs kann getrennt eingestellt werden. Nachfolgend eine
Konfiguration 1x 1 auf 4; Eingänge unsymmetrisch, Ausgänge symmetrisch.
Signalflussbeispiel :
SAM-2B.V2/4MV0
CINCH
MASSE
3 Stereo-Ausgangsmodule als Symmetrier- und Verteilverstärker
EINGANGSVERSTÄRKER
SYMMETRISCHE AUSGANGSSTUFE
VERSTÄRKUNG LINKS 0..24 dB
VERSTÄRKUNG RECHTS 0..24 dB
VERSTÄRKUNG LINKS 0..24 dB
VERSTÄRKUNG RECHTS 0..24 dB
VERSTÄRKUNG LINKS 0..24 dB
VERSTÄRKUNG RECHTS 0..24 dB
2 Module SSOM-04Mb.V2 als Verteil- und Symmetrierverstärker
EINGANGSVERSTÄRKER
SYMMETRISCHE AUSGANGSSTUFE
VERSTÄRKUNG 0..24 dB
XLR-MALE
3
1
3
1
3
1
3
1
3
1
3
1
MASSE
XLR-MALE
3
1
2
3
1
2
3
1
2
3
1
2
MASSE
CHASSIS
11
AUSGANG 1 L SYMMETRISCH
2
AUSGANG 1 R SYMMETRISCH
2
AUSGANG 2 L SYMMETRISCH
2
AUSGANG 2 R SYMMETRISCH
2
AUSGANG 3 L SYMMETRISCH
2
AUSGANG 3 R SYMMETRISCH
2
CHASSIS
AUSGANG 1 SYMMETRISCH
AUSGANG 2 SYMMETRISCH
AUSGANG 3 SYMMETRISCH
AUSGANG 4 SYMMETRISCH
