MTX-MONITOR.V3b-4.2.1 STROMVERSORGUNG und VARIANTEN
_____________________________________________________________________________________________________
STROMVERSORGUNG :

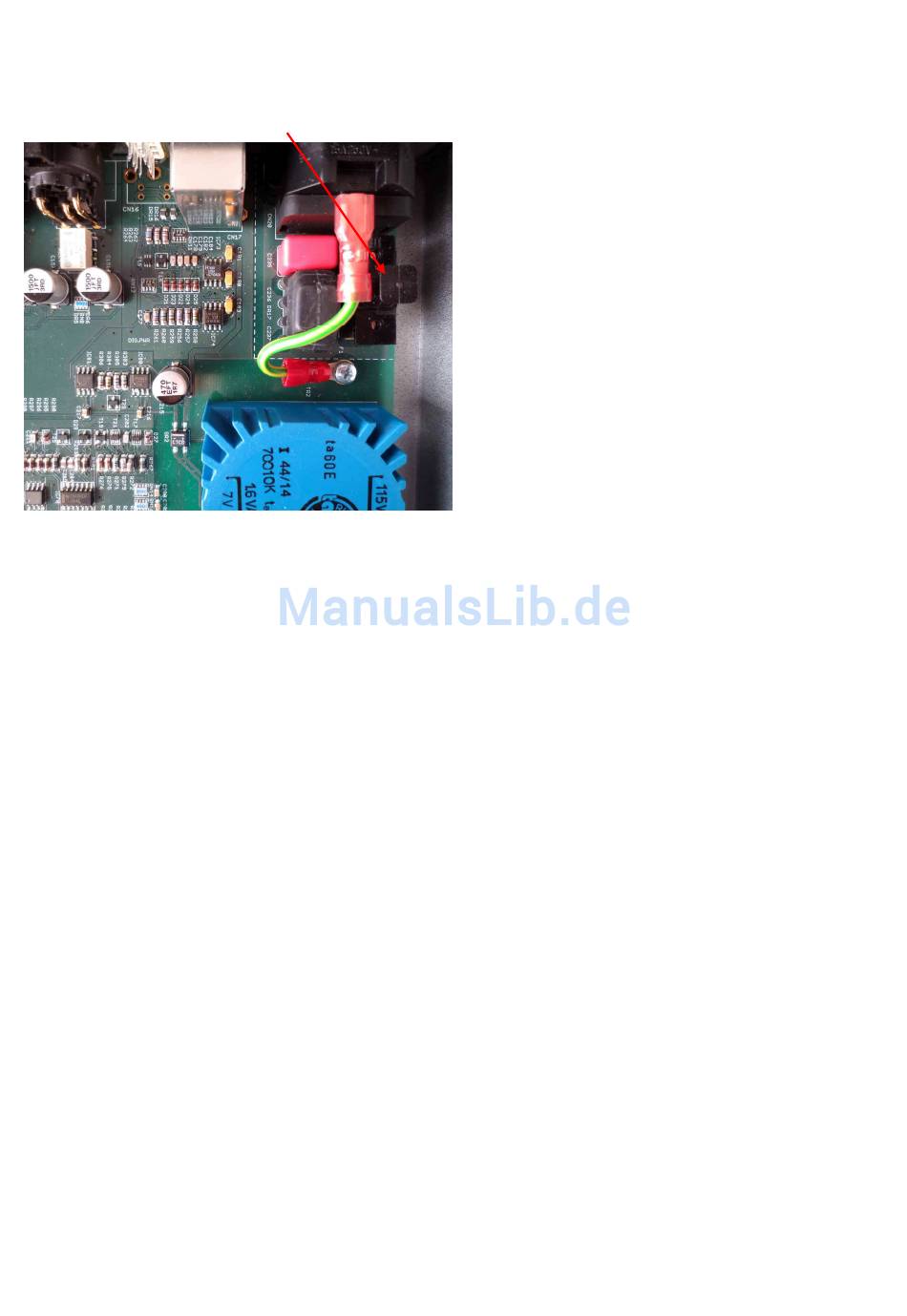

Netz-Sicherungshalter (125 mAt)
sich im Gerät dicht hinter der Netzeingangsbuchse auf der rechten Seite. Der Sicherungshalterung kann mit
blosen Händen nach oben herausgenommen und im Schadensfall ausgewechselt werden. Verwenden Sie im
Bedarfsfall nur Sicherungen des Typ: 125 mAt / 250V träge (250 mAt bei 115V Netzspannung) 5x20 mm.
Alle stabilisierten Versorgungsspannungen des integrierten Netzteils sind strombegrenzt und daher kurzschluss-
fest. Alle Sekundärversorgungsspannungen arbeiten ohne Schmelzsicherungen.
AUSFÜHRUNGSVARIANTEN MTX-MONITOR.V3B-4.2.1 und ZUBEHÖR:
Der MTX-MONITOR.V3b-4.2.1 ist auf Wunsch für +6 dBu Leitungspegel auf allen Ein- und Ausgängen lieferbar.
Die Konfiguration
„2M"
sche „ALT-SPK" ist dann zum symmetrischen Ausgang zu- oder abschaltbar (serienmäßig intern aktivierbar).
Als „MTX-MONITOR.V3b-4.2.1 TV" ist das Gerät mit geänderten Abhörfunktionen und +6 dBu Arbeitspegel auf al-
len Ein- und Ausgängen erhältlich (siehe auch Kapitel „Sonderfunktionen" und „technische Daten"). Diese TV-
Version ist nur mit 19"-Front und in den Farben weiß (RAL7035) oder schwarz (optional) erhältlich.
Als 19"-Version ist das Gerät in den Frontfarben weiß, schwarz und silberfarben eloxiert sowie in der HiFi-Version
in schwarz und silberfarben lieferbar.
Alle MTX-Monitor-Versionen sind auch mit einer zusätzlich extern ansteuerbaren Dim-Funktion lieferbar.
Der MTX-MONITOR.V3b-4.2.1 ist in zwei verschiedenen Stromversorgungs-Varianten lieferbar: mit 230V/50 Hz
oder mit 115V/50..60Hz. Eine Umstellung sollte nur vom Hersteller ausgeführt werden.
DIGITALE ROUTER:
Der digitale Router PAS-8 oder AMS-2 DAR ist am MTX-MONITOR anschließbar und bietet zusätzlich eine digita-
le INSERT-Funktion (nur am PAS-8 selbst zuschaltbar) und eine gleichzeitige Eingangsanwahl sowohl vom Remo-
te als auch vom PAS-8 aus. Ausgelegt sind diese Router für das AES/EBU-Format. Ein- und Ausgänge sind als
XLR-Buchsen ausgelegt und mit Pulsübertragern bestückt. Der PAS-8 ist durch seine integrierte Bedieneinheit
auch als eigenständiges Gerät betreibbar.
FERNBEDIENUNG:
Die optionale Fernbedienung ist in 2 verschiedenen optischen Varianten erhältlich.
1. MTX-REMOTE.V3a:
2. MTX-REMOTE.V3a/SE: Gehäuse mit Nextelbeschichtung dunkelgrau, Frontplatte schwarz, besonders schlankes
Fernbedienungskabel schwarz, 2,8 mm Durchmesser.
Die Standartlänge des Fernbedienungskabels beträgt grundsätzlich 8,0 m. Längen bis zu 50 m sind für beide Ver-
sionen gegen Aufpreis lieferbar.
gestattet auch die gleichzeitige Aktivierung beider Lautsprechergruppen. Der asymmetri-
Gehäuse weiß, Frontplatte weiß (RAL7035), Fernbedienungskabel 4,5 mm Durchmesser
Chassis und Schaltungsnull des MTX-MONITOR.V3b-
4.2.1 sind voneinander getrennt. Störströme über den
19-Zoll-Geräteschrank oder über den Schutzleiter
gelangen daher nicht in die Audio-Elektronik. Dadurch
ist das Gerät für verschiedene Masse-Konzepte im
Studio einsetzbar.
Schaltungsnull und Gerätechassis sind intern über
mehrere parallel geschaltete Kondensatoren a 0,047
µF parallel mit 100 Ω miteinander verbunden. Für
hohe Frequenzen wird eine niederohmige Verbindung
als HF-Schirm geschaffen, andererseits entsteht auf
diese Art keine Masseschleife für die Netzfrequenz und
ihre Harmonischen.
Das Gerät arbeitet auch bei schwankenden Netz-
spannungen von 195..245 Volt Wechselspannung ein-
wandfrei.
Die handelsübliche Schmelz-Netzsicherung befindet
32
