Funk Tonstudiotechnik SAM-1Bs Handbuch

_____________________________________________________________________________________________________________
1. BESCHREIBUNG :

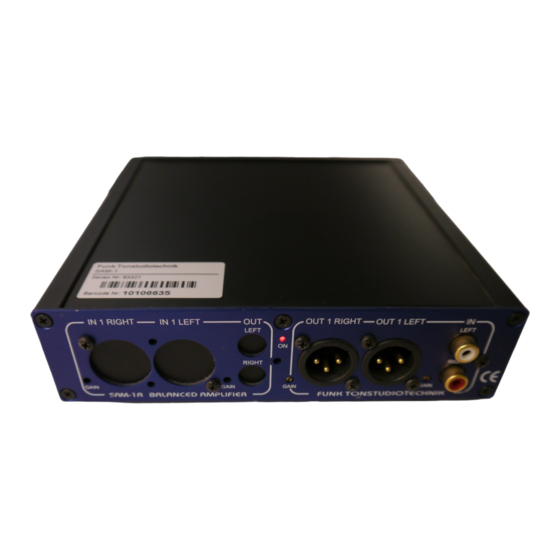

Der SAM-1Bs ist ein universeller, professioneller 4-Kanal-Anpassungs- und Symmetrier/ Differenzverstärker
(Instrumentenverstärker) in eisenloser Schaltungstechnik für die Verwendung bei höchsten Anforderungen an
die Tonqualität. Asymmetrische „ Homerecording" - sowie PC-Ein- und Ausgänge und HiFi-Geräte-Signale
können damit an professionelle symmetrische oder unsymmetrische Studiogeräte-Ein/Ausgänge angepasst
werden. Pegelanpassungen von -10 dBv auf +6 dBu und umgekehrt sowie Signalverteilung ist je nach
Konfiguration ebenfalls möglich.
Der SAM-1B ist der Nachfolger des SAM-1A mit der zusätzlichen Möglichkeit Signale auch zu mischen. Die
Audiosignalqualität, wie z.B. die Gleichtaktunterdrückung (Unsymmetriedämpfung), THD-Verzerrungen,
Aussteuerungsreserve und Gesamtdynamik, konnte weiter gesteigert werden.
Die Version SAM-1Bs verfügt zusätzlich über ein Präzisions-Schaltnetzteil für den Betrieb an sämtlichen
Netzversorgungen weltweit mit Betriebsspannungen von 80..260V und Frequenzen zwischen 45..440 Hz. Das
Netzkabel ist beim SAM-1BS abnehmbar.
Der SAM-1Bs kann folgende Funktionen gleichzeitig ermöglichen :
1. ein hochohmiges Signal wird niederohmig (Impedanzwandlung)
2. ein Eingangssignal kann verstärkt/gedämpft werden
3. ein symmetrisches Signal wird asymmetrisch
4. ein asymmetrisches Signal wird symmetrisch
5. 2 symmetrische Signale können summiert (gemischt) werden (stereo > mono)
6. "Brummschleifen" zwischen asymmetrischen Geräten können beseitigt werden
7. Ein- oder Ausschaltknackser einer Tonanlage beseitigen („ Power-Down" -Mute)
8. Konfigurationen als Symmetrier- und Verteilverstärker intern möglich
1.1 Wirkungsweise :
Damit die auf eine Leitung induzierten oder influenzierten Störspannungen möglichst wenig Störungen in
einem an diese Leitung angeschlossenen Eingang einer Tonregieanlage hervorrufen, muss dieser Eingang
"symmetrisch gegen Erde" sein, d.h. die beiden Widerstände, die zwischen jeder der Eingangsklemmen und
Erde gemessen werden, müssen nach Betrag und Phase gleich sein. Die induzierten Störspannungen, die auf
beiden Leitern betrags- und phasenmäßig gleich sind, heben sich bei einem symmetrischen Eingang dann in
ihrer Wirkung gegenseitig auf und sind ohne Einfluss. Bei nicht exakter Symmetrie hingegen erfolgt kein
völliges Aufheben der induzierten Spannung, und ein Störspannungsrest verbleibt im nachfolgenden
Übertragungsweg.
Die symmetrischen Eingangsstufen SSIM-04Mb des SAM-1Bs erreichen bei 1 kHz eine typische Ausblendung
symmetrischer Störungen im Verhältnis 500 000 / 1 ca. - 115 dB ! Diese extrem hohe Symmetrie ermöglicht
auch Störungen aufgrund verschiedener Massepotentiale optimal zu unterdrücken. Dies gilt auch für die
Anwendungen bei sonst asymmetrischer Verkabelung.
Auto-Mute :
Die Ausgänge der Verstärker im SAM-1Bs besitzen ein „ Power-Down" -Mute Relais im Ausgang. Dadurch ist ein
weitgehend knackfreies Ein- und Ausschalten des Gerätes auch nach plötzlichem Absinken oder Ausfall der
Versorgungsspannung gewährleistet.

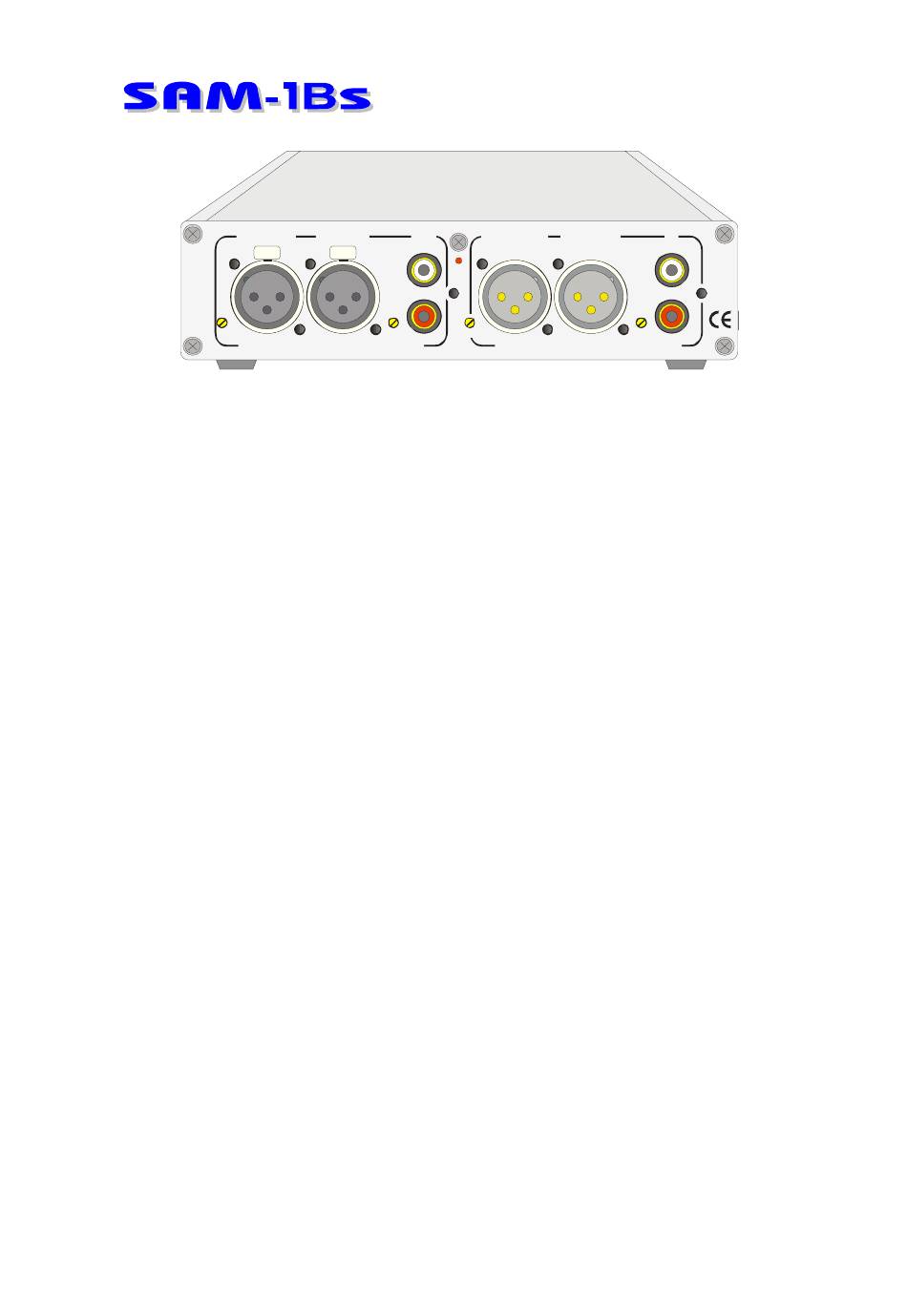

E I N F Ü H R U N G S A M -1B s
Symmetrier- und Anpassungsverstärker
IN 2 RIGHT IN 2 LEFT
GAIN GAIN GAIN GAIN
SA M -1 B A L A N C E D A M P L I F I E R
B
OUT OUT 1 RIGHT OUT 1 LEFT
LEFT
ON
RIGHT
GAIN
F U N K T ONST U D I OT E C H N I K
IN
LEFT
RIGHT
GAIN
