KONFIGURATIONSBEISPIELE SAM-2B.V2
________________________________________________________________________________________________

2.3 KONFIGURATIONSBEISPIELE :

2.3.1 2-Kanal-Differenz- und 2-Kanal-Symmetrierverstärker :
Diese Konfiguration wird z.B. für die Anpassung der Aufnahme- und Wiedergabeseite eines Stereogerätes mit
Cinchbuchsen an professionelles Studioequipment mit symmetrischen XLR-Anschlüssen. Daraus folgt, dass
z.B. auch ein professionelles Gerät mit XLR-Anschlüssen an eine Anlage mit Cinchbuchsen angepasst werden
kann. Pegelkorrekturen sind gleichzeitig und unabhängig voneinander auf allen Leitungen möglich.

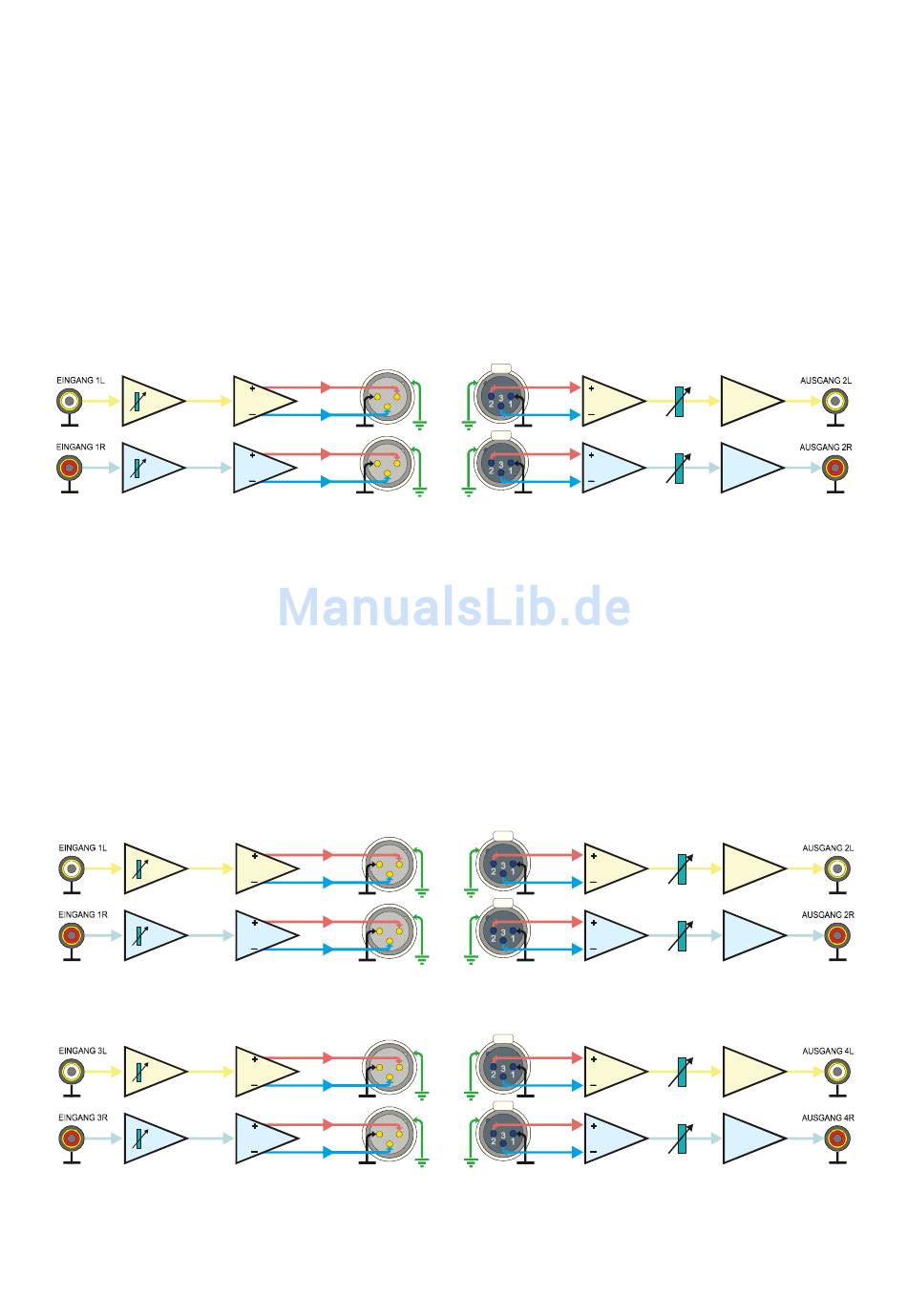

Blockschaltbild SAM-2B.V2/2-2
CINCH EINGANGSSTUFE SYMMETRISCHE AUSGANGSSTUFE
MASSE
VERSTÄRKUNG VARIABEL
2.3.2 4-Kanal-Differenz- und 4-Kanal-Symmetrierverstärker :
Diese Konfiguration wird z.B. für die Anpassung der Aufnahme- und Wiedergabeseite von 2 Stereogeräten
mit Cinchbuchsen an professionelles Studioequipment mit symmetrischen XLR-Anschlüssen. Daraus folgt,
dass z.B. auch professionelle Geräte mit XLR-Anschlüssen an eine Anlage mit Cinchbuchsen angepasst
werden können. Pegelkorrekturen sind gleichzeitig und unabhängig voneinander auf allen Leitungen möglich.
Blockschaltbild SAM-2B.V2/4-4
CINCH EINGANGSSTUFE SYMMETRISCHE AUSGANGSSTUFE
MASSE
VERSTÄRKUNG VARIABEL
CINCH EINGANGSSTUFE SYMMETRISCHE AUSGANGSSTUFE
MASSE
VERSTÄRKUNG VARIABEL
1 Stereo-Symmetriermodul und 1 Stereo-Differenzverstärkermodul
AUSGANG EINGANG
XLR-MALE XLR-FEMALE
3
1 2
3
1 2
MASSE CHASSIS CHASSIS MASSE
2 Stereo-Symmetriermodule und 2 Stereo-Differenzverstärkermodule
AUSGANG EINGANG
XLR-MALE XLR-FEMALE
3
1 2
3
1 2
MASSE CHASSIS CHASSIS MASSE
AUSGANG EINGANG
XLR-MALE XLR-FEMALE
3
1 2
3
1 2
MASSE CHASSIS CHASSIS MASSE
9
SYMMETRISCHE EINGANGSSTUFE BUFFERSTUFE
DÄMPFUNG VARIABEL
SYMMETRISCHE EINGANGSSTUFE
DÄMPFUNG VARIABEL
SYMMETRISCHE EINGANGSSTUFE
DÄMPFUNG VARIABEL
CINCH
MASSE
BUFFERSTUFE CINCH
MASSE
BUFFERSTUFE CINCH
MASSE
