Funk Tonstudiotechnik SAM-2B.v2 Bedienungsanleitung Seite 10

KONFIGURATIONSBEISPIELE SAM-2B.V2
________________________________________________________________________________________________
2.3.3 4..10-Kanal-Differenzverstärker :
Diese Version ermöglicht den Anschluss von 4..10 symmetrischen Audio-Signalquellen an unsymmetrische
Eingänge. Die 4..10 unabhängige Verstärkerkanäle werden durch Verwendung von 2..5 Differenzverstärker-
Modulen SSIM-04Mb realisiert. Die Verstärkung jedes Ausgangs kann getrennt im Bereich von -20..0 dB
eingestellt werden, mit Jumper J1 und J3 können auch Verstärkungen bis zu 6 dB zugeschaltet werden.

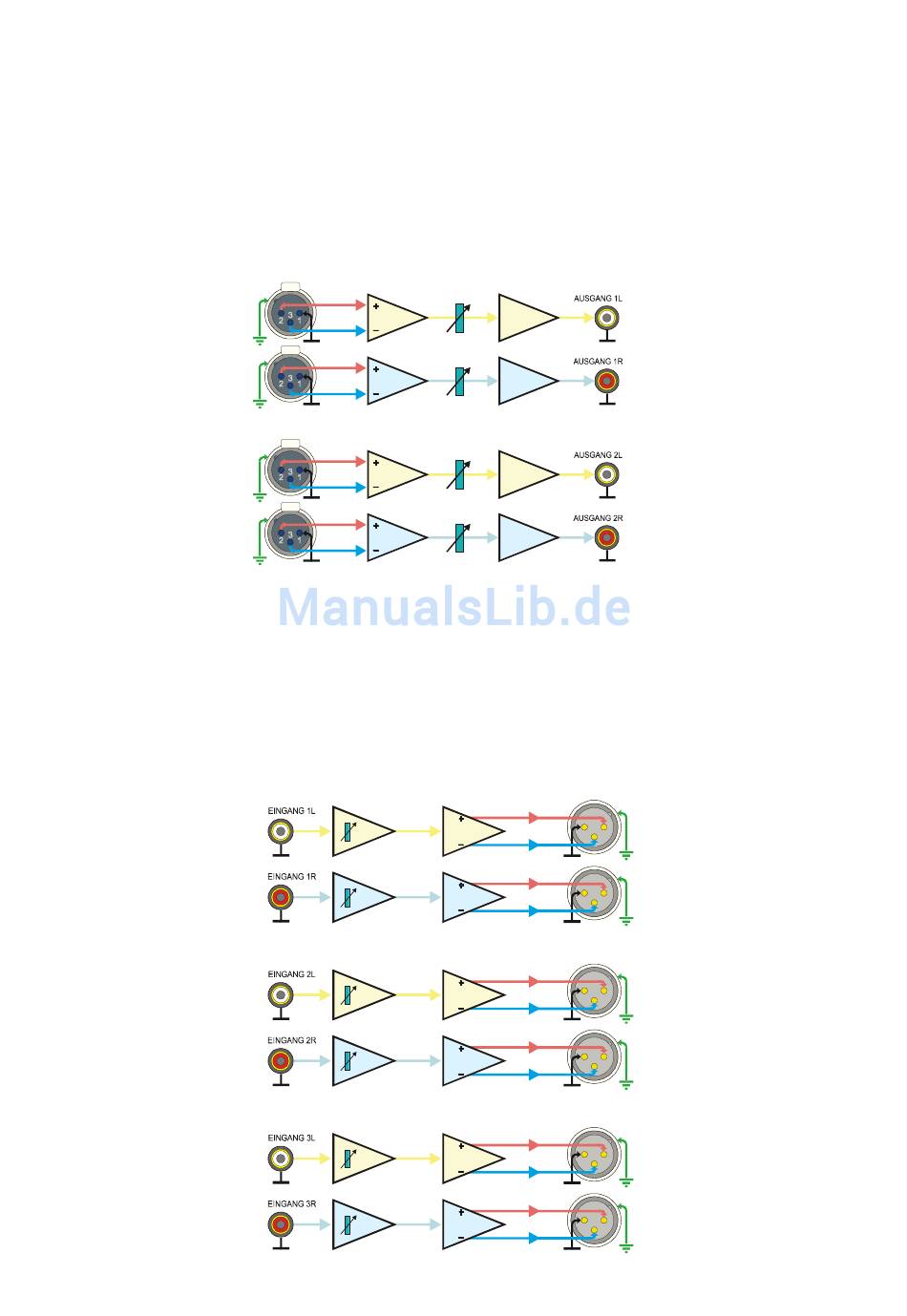

Signalflussbeispiel :
2.3.4 4...10-Kanal-Symmetrierverstärker :
Diese Version ermöglicht den Anschluss von 4..10 unsymmetrischen Audio-Signalquellen an symmetrische
Eingänge. 4..10 unabhängige Verstärkerkanäle werden durch Verwendung von 2..5 Symmetrierverstärker-
Modulen SSOM-04Mb realisiert. Die Verstärkung jedes Ausgangs kann getrennt im Bereich von 0..+22 dB
eingestellt werden, mit Jumper J4 und J5 können auch Pegelabsenkungen erreicht werden.
Signalflussbeispiel :
SAM-2B.V2/0-4 4 Audiokanäle mit 2 Differenzverstärker-Modulen SSIM-04Mb
EINGANG
XLR-FEMALE SYMMETRISCHE EINGANGSSTUFE
CHASSIS MASSE
CHASSIS MASSE
SAM-2B.V2/6-0 Beispiel mit 3 Symmetrierverstärker-Modulen SSOM-04Mb.V2
CINCH EINGANGSSTUFE
MASSE
VERSTÄRKUNG VARIABEL
MASSE
VERSTÄRKUNG VARIABEL
MASSE
VERSTÄRKUNG VARIABEL
BUFFERSTUFE
DÄMPFUNG VARIABEL
DÄMPFUNG VARIABEL
AUSGANG
SYMMETRISCHE AUSGANGSSTUFE XLR-MALE
1
1
MASSE CHASSIS
1
1
MASSE CHASSIS
1
1
MASSE CHASSIS
10
CINCH
MASSE
MASSE
3
2
3
2
3
2
3
2
3
2
3
2
