KONFIGURATIONSBEISPIELE SAM-2B.V2
_________________________________________________________________________________________________
2.3.8 Verteilverstärker vollsymmetrisch :
Der SAM-2B.V2 ist auch als vollsymmetrischer Verteilverstärker lieferbar. Das folgende Signalflussdiagramm
zeigt als Beispiel eine Konfiguration 2x 1 auf 4. Ein SSIM-04Mb-Modul arbeitet als 2-Kanal-Differenzverstärker.
Das Ausgangssignal dieser Verstärker wird auf alle Cinchbuchsen und die Eingangsstufen der 4
SSOM-04Mb.V2-Module geführt. Die Symmetrie der Eingangssignale hat keinen Einfluss auf die Symmetrie der
Ausgangssignale und umgekehrt.
In den Eingangsverstärkern kann eine für den linken und rechten Kanal getrennte Pegelabsenkung zwischen
0...-20 dB eingestellt werden. Für jeden Ausgang kann unabhängig eine Verstärkung von 0...+23 dB über die
Spindeltrimmer justiert werden. Ein Kurzschluss an einem Ausgang hat keinen Einfluss auf andere Ausgänge.
Zusätzlich kann ein asymmetrisches Signal an den Cinchbuchsen entnommen werden. Hier sollten jedoch
keine langen Leitungen angeschlossen werden, da die Kapazität der hier angeschlossenen Kabel auch einen
geringen Einfluss auf die symmetrischen Ausgänge haben kann.
Kleinere Verteilverstärker-Konfigurationen mit nur 4 (SAM-2B.V2/4V2) oder 6 (SAM-2B.V2/6V2) Ausgängen
sind ebenfalls lieferbar. Freie Modulplätze stehen dann zum Bestücken für zusätzliche Symmetrier- oder
Differenzverstärkermodule zur Verfügung.

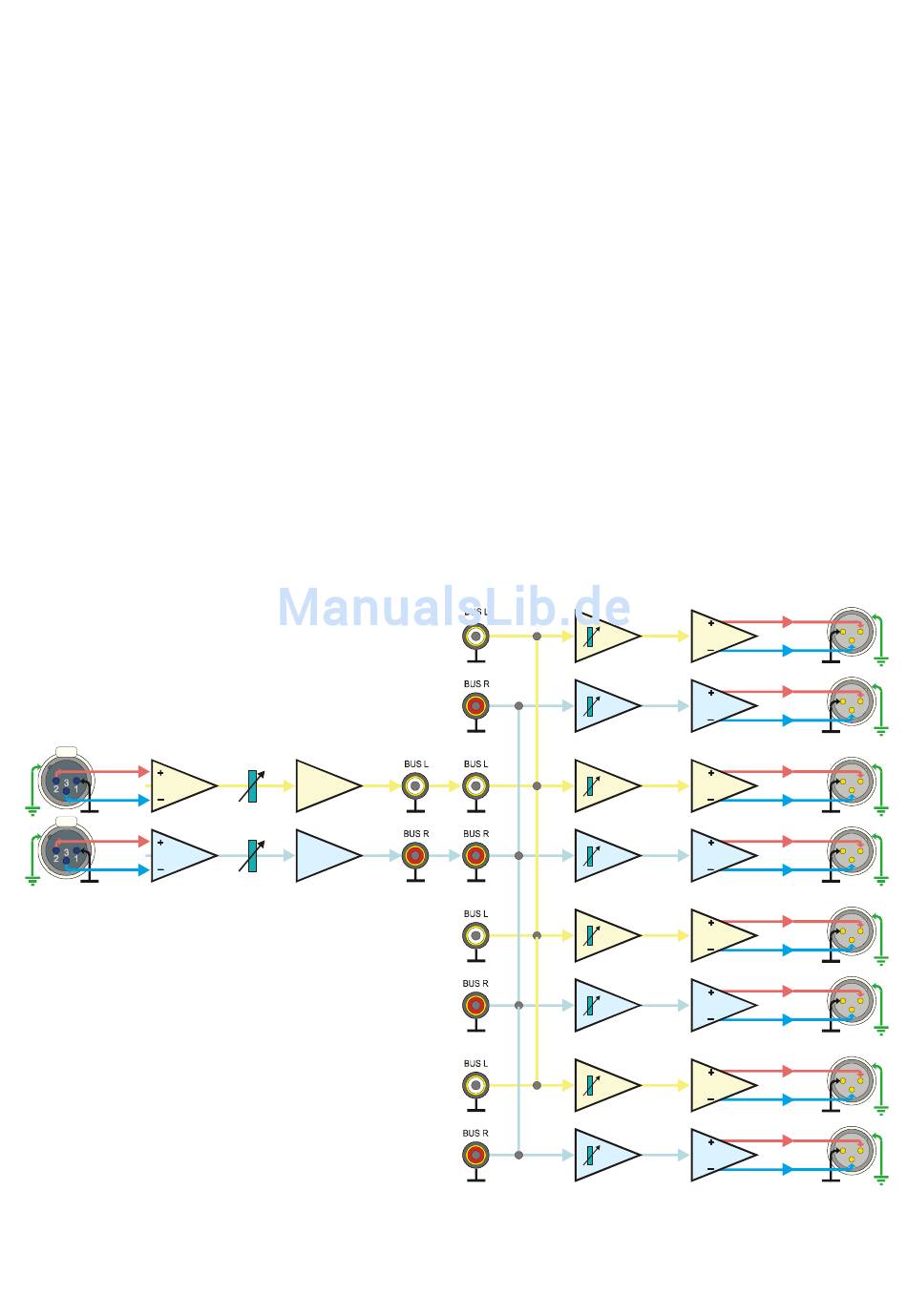

Signalflussdiagram :
4 Modulen SSOM-04Mb.V2 als Symmetrierverstärker
EINGANG LINKS
SYMMETRISCH
XLR-FEMALE
SYMMETRISCHE EINGANGSSTUFE
CHASSIS
MASSE
EINGANG RECHTS
SYMMETRISCH
vollsymmetrischer Verteilverstärker
BUFFERSTUFE
DÄMPFUNG VARIABEL
SAM-2B.V2/8V2
CINCH
EINGANGSSTUFE
CINCH
MASSE
MASSE
VERSTÄRKUNG VARIABEL
13
mit 1 Modul SSIM-04Mb und
SYMMETRISCHE AUSGANGSSTUFE
AUSGANG
XLR-MALE
3
1
2
3
1
2
3
1
2
3
1
2
3
1
2
3
1
2
3
1
2
3
1
2
SYMMETRISCH
