Tabelle 31
Standardeigenschaften dieser Geometrie auf, einschließlich der Abmessungen, der Geometriefaktoren,
der verwendeten Materialien sowie der Teilenummern für die Rotoren. Im Gegensatz zu allen anderen
Geometriefaktors bestehen die Flügelgeometrien nur aus einem oberen und inneren Teil, das heißt
einem Rotor.
Adapter mit „Connect-Assist"-Funktion
Für den Einsatz von Rotoren oder Spindeln ohne „Connect-Assist"-Funktion in Verbindung mit der
„Connect-Assist"-Schnellkupplung an der Antriebswelle des Viscotester iQ stehen verschiedene
Adapter zur Verfügung, siehe

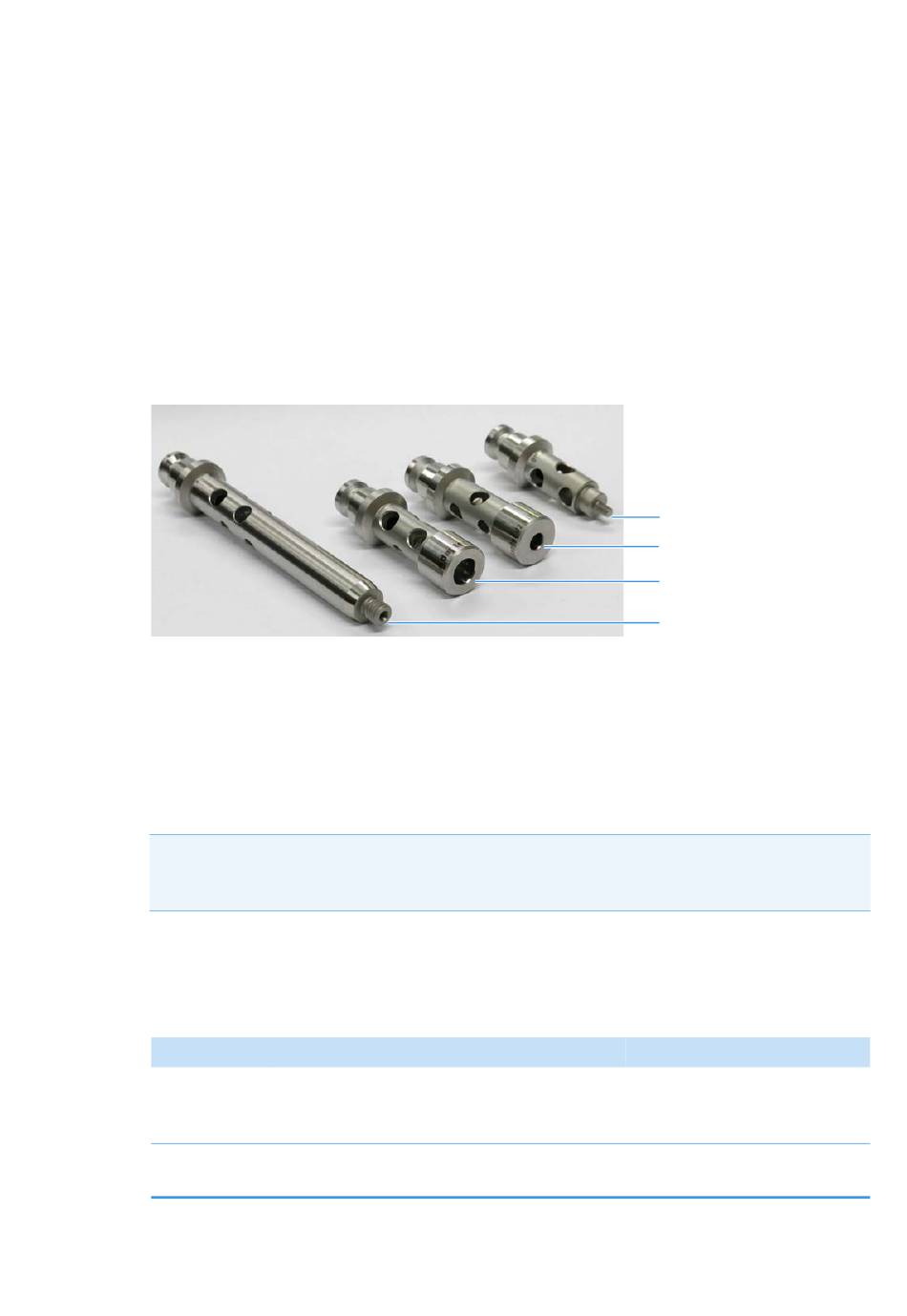

Figure 156. „Connect Assist" Adapter P1, U1, U2 und ISO
Der ISO-Adapter ist für den Einsatz mit Spindeln gemäß ISO 2555 (sogenannte Brookfield-Spindeln)
bestimmt, die ursprünglich bei den Viscotester-Gerätereihen C, D und E verwendet werden.
Die Universaladapter U1, U2 und U3 können für die Montage beliebiger Rotoren mit einer 6-mm-
(U1) oder 4-mm-Welle (U2 und U3) eingesetzt werden.
Die Plattenadapter P1, P2 und P3 sind für den Einsatz mit speziellen Einwegplatten (D Pxx/Al)
bestimmt.
WICHTIG Die Werte für A- und M-Faktor sowie die Trägheits- und Spaltgrößen, die im
„Connect-Assist"-Tag gespeichert werden, können so bearbeitet werden, dass der Adapter an den
montierten Rotor bzw. die montierte Spindel angepasst wird.
Hinweise zur Bearbeitung der Geometrieeigenschaften mithilfe der Touchscreen-Oberfläche des
Viscotester iQ finden Sie
2, „Touchscreen-Benutzeroberfläche,".
Tabelle 10. „Connect Assist"-Adapter (Sheet 1 of 2)
Name
Adapter ISO
Adapter U1
Thermo Scientific
in Anhang A, „Eigenschaften der Messgeometrien"
Abbildung 156
„Bearbeitung der Eigenschaften einer Messgeometrie"
Zweck
Für Spindeln für VT C/D/E gem. ISO 2555
(Brookfield-Spindeln)
Für Flügelrotoren RSxxx und MARS I/II/III
(FL16, FL22, FL26-2b, FL40) mit 6-mm-Welle
führt alle relevanten
and Tabelle 10.
Schnittstelle zum Rotor
Gewindebolzen mit
linksgängigem Gewinde 3-56
UNF 2A
starre Welle
mit 6 mm Durchmesser
HAAKE Viscotester iQ, Referenzanleitung
6
Messgeometrien
Adapter mit „Connect-Assist"-Funktion
Adapter ISO
Adapter U2
Adapter U1
Adapter P1
auf Seite 60 in Kapitel
