Touchscreen-Benutzeroberfläche
Menü „Job control"
Die beiden Balken unter den Linien mit dem bzw. den numerischen Wert(en) zeigen die aktuellen
Werte der beiden rheometrischen Basisgrößen, die Winkelgeschwindigkeit und das Drehmoment -
jeweils logarithmisch skaliert - sowie die zugehörigen numerischen Werte an. Diese Balken geben dem
Bediener einen schnellen Überblick, in welchem Teil der Gesamtmessung sich das Gerät gerade
befindet.

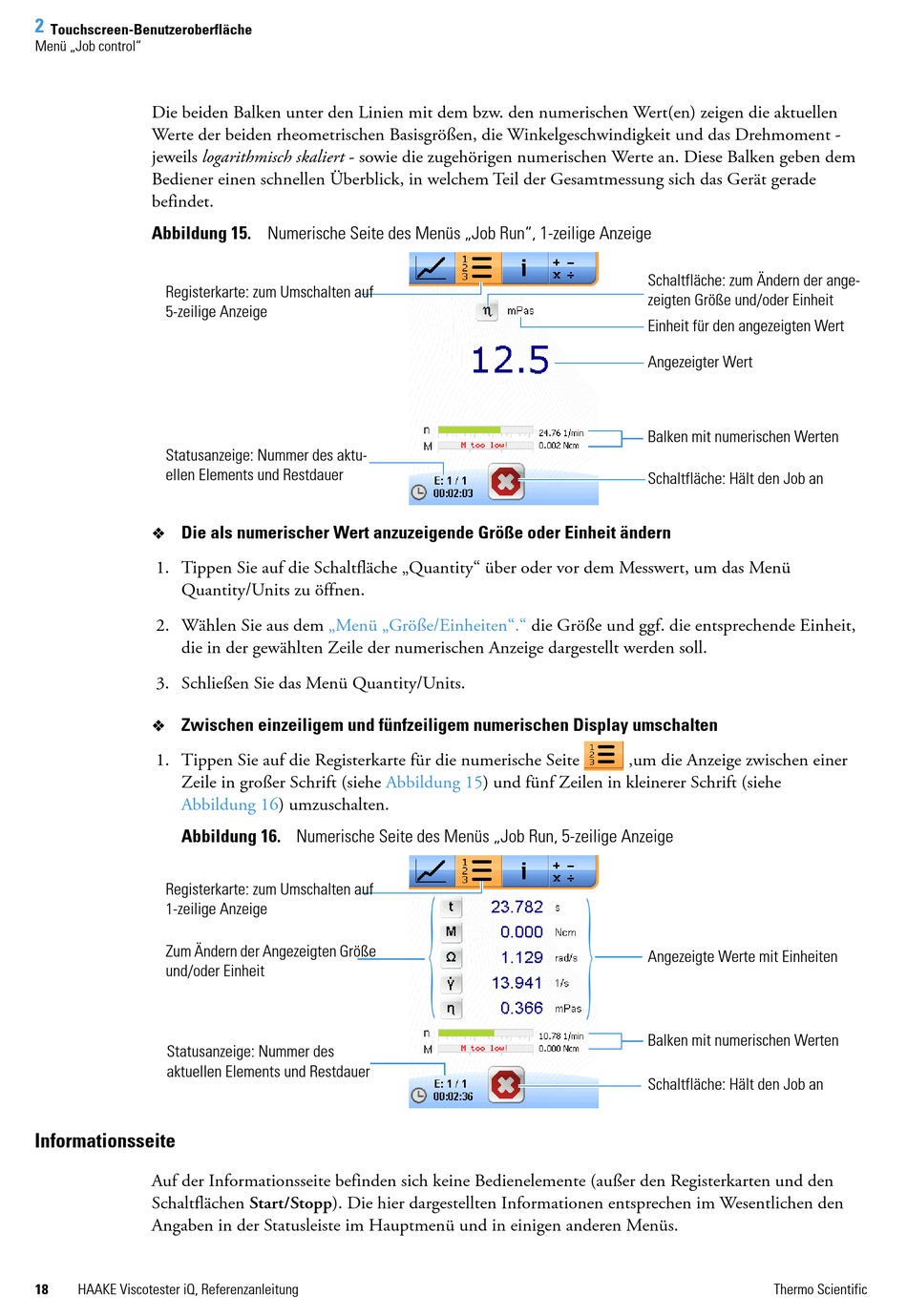

Abbildung 15. Numerische Seite des Menüs „Job Run", 1-zeilige Anzeige
Registerkarte: zum Umschalten auf
5-zeilige Anzeige
Statusanzeige: Nummer des aktu-
ellen Elements und Restdauer
 Die als numerischer Wert anzuzeigende Größe oder Einheit ändern
1. Tippen Sie auf die Schaltfläche „Quantity" über oder vor dem Messwert, um das Menü
Quantity/Units zu öffnen.
2. Wählen Sie aus dem
die in der gewählten Zeile der numerischen Anzeige dargestellt werden soll.
3. Schließen Sie das Menü Quantity/Units.
 Zwischen einzeiligem und fünfzeiligem numerischen Display umschalten
1. Tippen Sie auf die Registerkarte für die numerische Seite
Zeile in großer Schrift (siehe
Abbildung
Abbildung 16. Numerische Seite des Menüs „Job Run, 5-zeilige Anzeige
Registerkarte: zum Umschalten auf
1-zeilige Anzeige
Zum Ändern der Angezeigten Größe
und/oder Einheit
Statusanzeige: Nummer des
aktuellen Elements und Restdauer
Informationsseite
Auf der Informationsseite befinden sich keine Bedienelemente (außer den Registerkarten und den
Schaltflächen Start/Stopp). Die hier dargestellten Informationen entsprechen im Wesentlichen den
Angaben in der Statusleiste im Hauptmenü und in einigen anderen Menüs.
