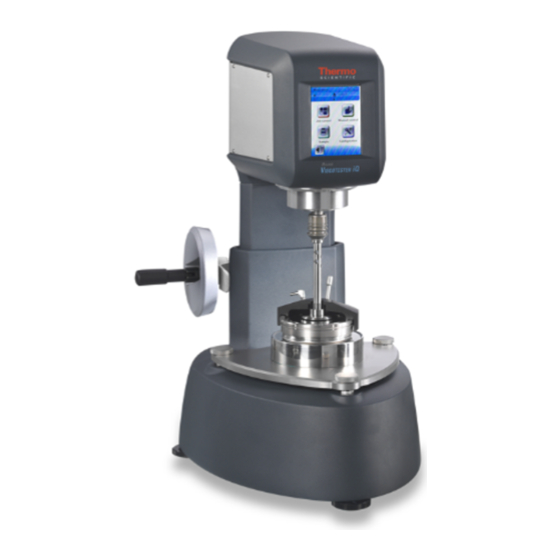

Seite 1 Thermo Scientific HAAKE Viscotester iQ Referenzanleitung 006-2451 Version 3.0 Juli 2022...
Seite 3 Das intelligente Rheometer........3 Hauptmerkmale des HAAKE Viscotester iQ ......4 Kapitel 2 Touchscreen-Benutzeroberfläche .
Seite 4 Unternehmens- oder lokales Netzwerk......93 Mehrere HAAKE Rheometer an einem PC anschliessen ....93 HAAKE Viscotester iQ, Referenzanleitung Thermo Scientific...
Seite 5 Konfiguration der PC-Netzwerkschnittstelle ......96 Konfiguration des HAAKE Viscotester iQ mit HAAKE RheoWin ..97 Einrichtung eines HAAKE Viscotester iQ in einem Unternehmensnetzwerk .
Seite 6 Transportkoffer ............193 Transportkoffer für HAAKE Viscotester iQ......193...
Seite 7 Überblick über die Eigenschaften der Standardmessgeometrien dar. Hinweis Der Name HAAKE Viscotester iQ wird in der Betriebsanleitung sowohl für HAAKE Viscotester iQ (mit Kugellager) als auch für HAAKE Viscotester iQ Air (mit Luftlager) verwendet. Weitere Dokumentation Zusätzlich zu dieser Betriebsanleitung bietet Thermo Fisher Scientific folgende Unterlagen für die Verwendung mit dem HAAKE Viscotester iQ Rheometer: •...
Seite 8 Tewksbury, MA 01876, USA Telefon +1 603 436 9444 +1 603 436 8411 E-mail info.mc.us@thermofisher.com  Technischer Support oder Vertrieb, UK Firma Thermo Fisher Scientific Adresse Ion Path, Road 3 Cheshire, CW7 3GA viii HAAKE Viscotester iQ, Referenzanleitung Thermo Scientific...
Seite 9 Anwendungsunterstützung Bei Fragen zu Ihrer rheologischen Anwendung nutzen Sie bitte die folgende E-Mail-Adresse, um unsere Anwendungsspezialisten zu kontaktieren. Verwenden Sie diese E-Mail-Adresse nicht für andere Fragen. Kontakt zum Anwendungssupport, Deutschland und International E-mail support.rheology@thermofisher.com Thermo Scientific HAAKE Viscotester iQ, Referenzanleitung...
Seite 10 Allgemeines Software und Firmware zum Herunterladen Software und Firmware-Updates zum Herunterladen finden Sie unter www.rheowin.com. HAAKE Viscotester iQ, Referenzanleitung Thermo Scientific...
Seite 11 Unser Ziel war es, dem Anwender schnelle, zuverlässige und genaue rheologische Messungen bei maximalem Bedienkomfort zu ermöglichen. Der HAAKE Viscotester iQ: individuell, intuitiv, intelligent Das Ergebnis ist der HAAKE Viscotester iQ, das Rheometer für die Qualitätskontrolle. Es setzt in seiner Klasse neue Maßstäbe an Modularität, Einfachheit in der Handhabung und intelligente Benutzerunterstützung.
Seite 12 Produktbeschreibung Der HAAKE Viscotester iQ: individuell, intuitiv, intelligent Mit seiner kleinen Größe und praktischen Form ist der HAAKE Viscotester iQ ein portables Gerät, das leicht zwischen verschiedenen Labors bewegt werden kann (falls erforderlich). Unabhängig davon, worin Ihre rheologische Herausforderungen liegen, der HAAKE Viscotester iQ biete Ihnen eine intelligente Lösung.
Seite 13 Produktbeschreibung Der HAAKE Viscotester iQ: individuell, intuitiv, intelligent Abbildung 2. HAAKE Viscotester iQ mit Laborstativ und ISO Spindel (links) und HAAKE Viscotester iQ mit Druckzellenstativ, Druckzelle und UTMC-Box (rechts) Das intuitive Rheometer Das Motto: „Das Rheometer, das die Qualitätskontrolle komfortabler gestaltet.”...
Seite 14 Produktbeschreibung Hauptmerkmale des HAAKE Viscotester iQ Hauptmerkmale des HAAKE Viscotester iQ Die Hauptmerkmale des HAAKE Viscotester iQ und der optionalen Zubehörs finden Sie in der folgende Liste: • Komplett neu entwickelter Gerätekopf (Direktantrieb) mit  hoch dynamischem, kraftvollem EC-Motor mit optischem Winkel-Decoder und Hochpräzisionskugellager,...
Seite 15 Produktbeschreibung Hauptmerkmale des HAAKE Viscotester iQ – Für parallele Platte -Messgeometrie benutzen Sie den Adapter für TMPxx untere Messplatten.  Temperiermodul TM-PE-P – Peltiertemperierung mit einem aktiven Wärmetauscher iQ (ein Thermostat wird nicht benötigt). – „Temperature Assist“ Probentemperaturregelung mit dynamischen Temperatur-Modellierung.
Seite 16 Produktbeschreibung Hauptmerkmale des HAAKE Viscotester iQ  Standalone-Modus mit Touchscreen und USB-Datenstick, mit HAAKE Viscotester iQ RheoApp PC Software für – Bearbeitung erweiterter Messprozeduren (Job), – erweiterte Gerätekonfiguration, – Datentransfer zum PC, – Benutzermanagament.  Softwaresteuerung mit der HAAKE RheoWin PC Software für –...
Seite 17 • Rollkoffer-Set zum Transport des gesamten HAAKE Viscotester iQ mit Druckzellenhalter (inkl. Druckzelle und UTMC-Steuerbox). Eine detaillierte Beschreibung der Funktionsweise, Installation, Betrieben, Spezifikationen usw. des HAAKE Viscotester iQ und Zubehör finden Sie in den folgenden Kapiteln dieser Betriebsanleitung. Thermo Scientific HAAKE Viscotester iQ, Referenzanleitung...
Seite 19 Berührung einer Fingerspitze genügt, um einen Befehl auszuführen. Der Touchscreen kann ohne Einschränkung mit handelsüblichen Nitril-(Labor-)Handschuhen bedient werden. Abbildung 3. Arbeiten mit dem Touchscreen VORSICHT Bedienen Sie den Touchscreen nicht, wenn das Glas des Touchscreens beschädigt ist. Thermo Scientific HAAKE Viscotester iQ, Referenzanleitung...
Seite 20 Liste eine zweite Schaltfläche. Durch Tippen auf diese Schaltfläche öffnet sich ein Menü, in dem das ausgewählte Element bearbeitet werden kann (z. B. die Einheit für die gewählte Größe oder die Definition des Jobs.) HAAKE Viscotester iQ, Referenzanleitung Thermo Scientific...
Seite 21 Die aktive Seite wird in der Farbe der Linie unter den Registerkarten hervorgehoben. Die verschiedenen Menüs sind jeweils durch unterschiedliche Farben gekennzeichnet. Displaytastatur Immer wenn ein alphanumerischer Text (z. B. der Name einer Probe) eingegeben werden muss, erscheint die alphanumerische Displaytastatur siehe Abbildung Thermo Scientific HAAKE Viscotester iQ, Referenzanleitung...
Seite 22 3. Anschließend Schritt 1 bzw. Schritt 2 wiederholen, bis der vollständige Text oder Wert eingegeben ist. 4. Tippen Sie auf sie Schaltfläche Enter auf der Displaytastatur. oder 5. drücken Sie die Enter-Taste auf der USB-Tastatur. HAAKE Viscotester iQ, Referenzanleitung Thermo Scientific...
Seite 23 Die Bedeutung der Anzeigeelemente in der Statusleiste ist in Abbildung 9. erläutert. Bei den Elementen in der Statusleiste handelt es sich grundsätzlich nur um Anzeigeelemente ohne Funktion, d.h. wenn man darauf tippt, hat das keine Auswirkung. Thermo Scientific HAAKE Viscotester iQ, Referenzanleitung...
Seite 24 Registerkarten in dem zugehörigen Fenster. Optionale Schaltflächen Die optionalen Schaltflächen unten im Display, siehe Abbildung 10, werden nur unter bestimmten Bedingungen angezeigt, sieheTabelle 4. Wenn eine Bedingung nicht erfüllt ist, wird die entsprechende Schaltfläche nicht angezeigt. HAAKE Viscotester iQ, Referenzanleitung Thermo Scientific...
Seite 25 Fill Assist Der USB-Stecker des „Fill-Assist“-Tools muss an eine USB- Anschlussbuchse rechts am Instrumentenkopf angeschlossen werden. USB- Der spezielle USB-Speicherstick für den HAAKE Viscotester iQ muss in Speicherstick die richtige USB-Buchse rechts am Gerätekopf gesteckt sein. Tastatur Eine USB-Tastatur muss an eine USB-Buchse rechts am Gerätekopf angeschlossen sein.
Seite 26 Das Menü „Job Run“ besteht aus vier Seiten: der „Diagrammseite,“, der „Numerische Seite,“ „Informationsseite,“ und der „Ergebnisseite.“ Der Bediener kann während einer Jobausführung jederzeit zwischen den vier verschiedenen Seiten hin- und herschalten. Die Funktionalität dieser Seiten ist in den folgenden vier Abschnitten beschrieben. HAAKE Viscotester iQ, Referenzanleitung Thermo Scientific...
Seite 27 Schaltfläche Stopp, siehe Abbildung 15. Solange der Job ausgeführt wird, ist die Schaltfläche Escape deaktiviert. Numerische Seite Auf dieser Seite werden während der Jobausführung jeweils eine oder fünf Größen als numerische Werte angezeigt. Thermo Scientific HAAKE Viscotester iQ, Referenzanleitung...
Seite 28 Informationsseite Auf der Informationsseite befinden sich keine Bedienelemente (außer den Registerkarten und den Schaltflächen Start/Stopp). Die hier dargestellten Informationen entsprechen im Wesentlichen den Angaben in der Statusleiste im Hauptmenü und in einigen anderen Menüs. HAAKE Viscotester iQ, Referenzanleitung Thermo Scientific...
Seite 29 Ergebniswert(en) angezeigt; ist das Ergebnis negativ, erscheint der Text QC = Not Ok (siehe Abbildung 19). Unten auf der Ergebnisseite wird die logische Summe aller QC-Tests angezeigt Nur wenn alle QC-Tests positiv sind, ist auch das gesamte QC-Ergebnis positiv. Thermo Scientific HAAKE Viscotester iQ, Referenzanleitung...
Seite 30 „Einstellungen“,“und der Seite „Der A- und der M-Faktor können nur bearbeitet werden, wenn ein Adapter U1, U2, P1, P2, P3 oder ISO als Geometrie erkannt wurde..“ Die Funktionalität dieser Seiten ist in den folgenden Kapiteln beschrieben. HAAKE Viscotester iQ, Referenzanleitung Thermo Scientific...
Seite 31 Abbildung 21. Pop-up-Warnmeldung 2. Tippen Sie auf Start , um das Löschen des Jobs zu bestätigen. Nach dem Löschen des Jobs wird das Menü Job Editor geschlossen und es erscheint das Menü Job Control. Thermo Scientific HAAKE Viscotester iQ, Referenzanleitung...
Seite 32 , daraufhin öffnet sich die alphanumerische Displaytastatur. 4. Geben Sie den neuen Jobnamen ein. 5. Tippen Sie im Menü der alphanumerischen Displaytastatur auf Enter , um den Job unter dem neuen Namen zu speichern. HAAKE Viscotester iQ, Referenzanleitung Thermo Scientific...
Seite 33 Temperaturmoduls TM-PE-C oder TM-PE-P kann die Probentemperatur T geregelt werden. Abbildung 25. Element-Editor für das Element ROT Zeit Eingestellte Größe Der eingestellte Wert ist konstant Element n von N Elementen Symbol für Anfangswert Startwert Anzahl der Datenpunkte Temperatur Modos ist ROT Dauer Thermo Scientific HAAKE Viscotester iQ, Referenzanleitung...
Seite 34 , um zwischen einer aufsteigenden und einer absteigenden Rampe zu wechseln.  Zwischen lin und log umschalten 1. Tippen Sie auf oder , um zwischen einer linearen und einer logarithmischen Rampe zu wechseln. HAAKE Viscotester iQ, Referenzanleitung Thermo Scientific...
Seite 35 Endtemperatur, die Anzahl der Datenpunkte, den Einstellwert oder die Dauer ein und schließen ꞏ  Sie das Tastaturmenü. Mit dem Element ROT Zeit wird ein konstanter Wert der Scherrate (CR-Modus) oder Schubspannung (CS-Modus) für einen bestimmten Zeitraum (Dauer) Thermo Scientific HAAKE Viscotester iQ, Referenzanleitung...
Seite 36 Bereiches liegen. Siehe hierzu Kapitel 6 „Temperaturmodule“ im Handbuch zum HAAKE Viscotester iQ. Die Anzahl der Datenpunkte muss zwischen 1 und 5000 liegen (5000 ist die maximal zulässige Gesamtanzahl sämtlicher Elemente einer Aufgabe). Die Dauer muss zwischen x s und x s liegen. HAAKE Viscotester iQ, Referenzanleitung Thermo Scientific...
Seite 37 1. Öffnen Sie die Nummerntastatur durch Betätigen der entsprechenden Schaltfläche im Elementeeditor. 2. Geben Sie über die Nummerntastatur die gewünschten Werte für Startwert, Endwert, Frequenz, Temperatur oder Anzahl der Datenpunkte pro Dekade ein und schließen Sie das Tastaturmenü. Thermo Scientific HAAKE Viscotester iQ, Referenzanleitung...
Seite 38 Die Frequenz muss zwischen 0,1 und 20 Hz liegen. Die Temperatur muss innerhalb des jeweils für das verwendete Temperaturmodul festgelegten Bereiches liegen. Siehe hierzu im Handbuch zum HAAKE Viscotester iQ. Die Anzahl der Datenpunkte pro Dekade muss zwischen 2 und 25 liegen.
Seite 39 CD-Modus (Regelung der Schubspannung und CS-Modus (Regelung der Schubspannung  umzuschalten.  Umschalten zwischen ansteigender und abfallender Rampe 1. Betätigen Sie die Schaltfläche bzw. um zwischen ansteigender und abfallender Rampe umzuschalten. Thermo Scientific HAAKE Viscotester iQ, Referenzanleitung...
Seite 40 Die Start- und Endwerte für die Temperatur müssen innerhalb des jeweils für das verwendete Temperaturmodul festgelegten Bereiches liegen. Siehe hierzu Kapitel 6, „Temperaturmodule“ Handbuch zum HAAKE Viscotester iQ. Die Frequenz muss zwischen 0,1 und 20 Hz liegen. Der zulässige Wert für die Lastamplitude hängt von der verwendeten Messgeometrie ab. Siehe hierzu Anhang A, „Eigenschaften der Messgeometrien“...
Seite 41 Für die Qualitätskontrolle kann das Element Interpolation so eingestellt werden, dass geprüft wird, ob der interpolierte Wert innerhalb eines bestimmten absoluten oder relativen Toleranzbereichs im Hinblick auf einen Referenzwert für den interpolierten Wert liegt. Thermo Scientific HAAKE Viscotester iQ, Referenzanleitung...
Seite 42 Mittelwert innerhalb eines bestimmten absoluten oder relativen Toleranzbereichs im Hinblick auf einen Referenzwert für den Mittelwert liegt. Abbildung 35. Element-Editor für das Element „Mean Value“ Element n vonN elementen Name des Elements Berechnungseinstellungen Größe wählen Datenbereichseinstellungen Datenbereich Toleranz einstellen QC-Toleranzeinstellungen HAAKE Viscotester iQ, Referenzanleitung Thermo Scientific...
Seite 43 4. Wählen Sie aus dem Menü „Select Quantity“ die Größe, bei der die interpolierte Größe zu berechnen ist.  Die Methode wählen 1. Tippen Sie einmal oder mehrmals auf die Schaltfläche Methode ( im Beispiel), bis die gewünschte Methode auf der Schaltfläche angezeigt wird. Thermo Scientific HAAKE Viscotester iQ, Referenzanleitung...
Seite 44 Scherrate (oder Winklgeschwindigkeit n ꞏ ꞏ ꞏ ꞏ Thixotropy Index TI =  ) oder TI =      )/ )/ ) mit < und n < n HAAKE Viscotester iQ, Referenzanleitung Thermo Scientific...
Seite 45 Hinweise zur Einstellung des Datenbereichs, zur Aktivierung/Deaktivierung der Toleranzprüfung und zur Einstellung des Toleranzwerts sieh „Allgemeine Auswerteelemente“ Seite 36. Der Datenbereich für die Berechnung der Fließgrenze muss immer aus den Daten eines einzigen Elements „ROT Rampe“ bestehen. Thermo Scientific HAAKE Viscotester iQ, Referenzanleitung...
Seite 46 „Segment-X“-Elemente. Ein (Daten-)Segment steht für die im Rahmen eines Messelements erfassten Daten. Abbildung 41. Menü „Datenbereich wählen“ Name des Elements Liste der (vordefinierten) Bereiche Einstellungdes X-Bereichs (nur für das Element Curve Fit) oder „Letzte n Punkte“ nur für das Element Mean Value HAAKE Viscotester iQ, Referenzanleitung Thermo Scientific...
Seite 47 2. Tippen Sie auf die Schaltfläche Activate tolerance check , see Abbildung Die Schaltflächen zum Aktiveren der Toleranzprüfung, zum Einstellen des Referenzwerts, zum Einstellen des Toleranzwerts und zur Modus-Umschaltung sind jetzt mit Werten und Text versehen, siehe Abbildung Thermo Scientific HAAKE Viscotester iQ, Referenzanleitung...
Seite 48 5. Tippen Sie auf die Schaltfläche Modus, um entweder den relativen oder den absoluten Toleranz-Modus zu wählen. 6. Tippen Sie auf die Schaltfläche Toleranzwert einstellen, damit sich die numerische Displaytastatur öffnet. 7. Geben Sie mithilfe der numerischen Tastatur den gewünschten Toleranzwert ein und schließen Sie das Tastaturmenü. HAAKE Viscotester iQ, Referenzanleitung Thermo Scientific...
Seite 49 Antriebswelle des Viscotester iQ angebaut waren (und nicht anschließend aus der Liste entfernt wurden). Die gleiche Liste der Anordnungen ist zugänglich über das Menü Konfiguration > Geometrien, siehe „Menü „Geometrien““ Seite Thermo Scientific HAAKE Viscotester iQ, Referenzanleitung...
Seite 50 Auf der Informationsseite sind im Wesentlichen die gleichen Informationen zu finden wie in der Statusleiste im Hauptmenü. Dazu zählen Angaben dazu, welche Messgeometrie (Rotor) und welches angeschlossene Temperaturmodul erkannt wurden, sowie die aktuell gemessene Temperatur und der Name des angemeldeten Benutzers zuzüglich einiger zusätzlicher Informationen, siehe Abbildung HAAKE Viscotester iQ, Referenzanleitung Thermo Scientific...
Seite 51 Abbildung 49. Diagrammseite des Menüs „Manual Control“ Zum Ändern der Größe und/oder Einheit auf Titel der Achse tippen Datenbereich Diagramm der gemessenen Daten Balken mit numerischen Werten Gewählte Reihe (hier: Std. HAAKE) Eingestellte Größe, eingestellter Bedienbereich Wert und eingestellte Einheit Thermo Scientific HAAKE Viscotester iQ, Referenzanleitung...
Seite 52 1. Tippen Sie auf die Schaltfläche „Quantity“ über oder vor dem Messwert, um das Menü Quantity/Units zu öffnen. 2. Wählen Sie aus dem Menü „Menü „Größe/Einheiten“.“die Größe und ggf. die entsprechende Einheit, die in der gewählten Zeile der numerischen Anzeige dargestellt werden soll. HAAKE Viscotester iQ, Referenzanleitung Thermo Scientific...
Seite 53 Startet die Temperierung Zum Bearbeiten der eingestellten Temperatur Zum Bearbeiten des Spaltwerts Spaltwert  Eine Reihe von Einstellwerten auswählen 1. Durch Tippen auf die Schaltfläche Reihe öffnet sich das Menü zur Auswahl der Reihe. Thermo Scientific HAAKE Viscotester iQ, Referenzanleitung...
Seite 54 CR-Gp steht für Schergeschwindigkeitskontrollel CS-Md steht für Drehmomentkontrolle CS-Tau steht für Schubspannungskontrolle Abbildung 54. Modusauswahl 5. Tippen Sie auf Wert einstellen , um die numerische Displaytastatur zu öffnen. 6. Geben Sie den gewünschten Wert ein. HAAKE Viscotester iQ, Referenzanleitung Thermo Scientific...
Seite 55 Name des angemeldeten Benutzers zuzüglich einiger zusätzlicher Informationen, siehe Abbildung Abbildung 55. Informationsseite des Menüs „Manual Control“ Gewählter Reihe Seriennummer des Rotors Erkannter Rotor A- und M-Faktor des Rotors Erkanntes Temperaturmodul Name des angemeldeten Benutzers Aktuelle Temperatur Thermo Scientific HAAKE Viscotester iQ, Referenzanleitung...
Seite 56 Messdaten in einer Datendatei gespeichert. Durch Aktivieren der entsprechenden Option erscheint beim Start eines Jobs automatisch immer das Menü „Sample“. Eine Anleitung zur Aktivierung dieser Option ist unter Menü „Menü „Job settings““ Seite 57 zu finden. HAAKE Viscotester iQ, Referenzanleitung Thermo Scientific...
Seite 57 über die Tastatur eingegeben würde. Hinweis Der Barcode einer Probe kann auch manuell über die Displaytastatur oder eine USB-Tastatur eingegeben werden, da für den HAAKE Viscotester iQ eine Tastatur und ein Barcode-Scanner identisch sind. Daher kann ein Barcode-Scanner grundsätzlich zur Eingabe einer Zahl in jedem alphanumerischen Eingabefeld verwendet werden.
Seite 58 Festlegen, welches Menü nach der Initialisierung des Gerätes angezeigt wird Job settings Bearbeiten der allgemeinen Jobeinstellungen Device settings Bearbeiten der allgemeinen Geräteeinstellungen Set measuring gap Hilfe beim Einrichten des Messspalts mit parallelen Platten Geometries Bearbeiten Geometrieeingenschsften HAAKE Viscotester iQ, Referenzanleitung Thermo Scientific...
Seite 59 Gerätes, der Firmware-Versionen und bestimmter Geräteparameter. Für den normalen Gerätebetrieb ist es nicht erforderlich, diese Informationen zu kennen. Die Seriennummer des Gerätes wird beim ersten Start der HAAKE Viscotester iQ RheoApp-Software benötigt, siehe Startanleitung zur HAAKE Viscotester iQ RheoApp-Software. Die Firmware-Versionen und zugehörigen Informationen sind auf der Website www.rheowin.com/firmware.htm...
Seite 60 Touchscreen-Benutzeroberfläche Menü „Configuration“ Menü „Größe/Einheiten“ Im Menü „Größe/Einheiten“ kann der Bediener die Standardeinheit für jede verfügbare physikalische Größe festlegen. Diese Auswahl kann auch mithilfe der HAAKE Viscotester iQ RheoApp-Software erfolgen, weitere Informationen siehe Kapitel 3, „HAAKE RheoApp Software“.  Die Standardeinheit für eine physikalische Größe festlegen 1.
Seite 61 Menü wird immer diejenige Tabelle angezeigt, die dem aktuell angeschlossenen (erkannten) Temperaturmodul und der aktuellen Messgeometrie entspricht. Jede Temperatur-Offset-Tabelle kann aus bis zu 5 Temperaturwerten und den Offset-Werten für diese Temperaturen bestehen, siehe Abbildung Thermo Scientific HAAKE Viscotester iQ, Referenzanleitung...
Seite 62 Datum einstellen 1. Scrollen Sie durch die Tagesliste, um den aktuellen Tag auszuwählen. 2. Scrollen Sie durch die Monatsliste, um den aktuellen Monat auszuwählen. 3. Scrollen Sie durch die Jahresliste, um das aktuelle Jahr auszuwählen. HAAKE Viscotester iQ, Referenzanleitung Thermo Scientific...
Seite 63 Touchscreen-Positionserkennung neu kalibrieren. Folgen Sie dazu den Anweisungen auf dem Touchscreen. Im Menü für die Touchscreen-Kalibrierung gibt es keine Schaltfläche, um den Vorgang zu beenden oder abzubrechen, aber ohne Eingriff des Bedieners schließt sich das Menü automatisch nach etwa 5 Sekunden. Thermo Scientific HAAKE Viscotester iQ, Referenzanleitung...
Seite 64 Zurücksetzen zu starten, siehe Abbildung Abbildung 67. Zurücksetzen auf Werkseinstellung 2. Tippen Sie in der Pop-up-Warnmeldung auf die Schaltfläche Start um den Start des Reset-Prozesses zu bestätigen, siehe Abbildung Abbildung 68. Pop-up-Warnmeldung HAAKE Viscotester iQ, Referenzanleitung Thermo Scientific...
Seite 65 -Taste im sich öffnenden Hinweisfenster, um den Start des Kalibriervorgangs zu bestätigen, siehe Abbildung Abbildung 70. Hinweisfenster Während der Kalibrierung wird der Fortschritt angezeigt, wobei die Zeit zu jedem der zwei oder drei Schritte rückwärts läuft, siehe Abbildung Thermo Scientific HAAKE Viscotester iQ, Referenzanleitung...
Seite 66 In der oberen Hälfte des Menüs „Netzwerk“ kann die voreingestellte IP-Adresse (192.168.2.100) geändert werden. Dies kann erforderlich sein, wenn zwei HAAKE Viscotester iQ in einem Netzwerk betrieben werden, das nicht mit einem DHCP-Server ausgestattet ist. In der unteren Hälfte des Menüs „Netzwerk“...
Seite 67 Hinweis Wird im Menü Netzwerk hinter dem Wort „Netzwerk“ das Wort „angeschlossen“ anzeigt, bedeutet dies, dass eine physikalische Netzwerkverbindung besteht, aber nicht unbedingt auch, dass die Kommunikation zwischen dem HAAKE Viscotester iQ und der HAAKE RheoWin-Software richtig eingerichtet ist und funktioniert.
Seite 68 Messungen ohne Geometrieerkennung zulassen Wenn das Kontrollkästchen „Messungen ohne Geometrieerkennung zulassen“markiert ist, wird die Geometrieerkennung zu Beginn einer Messung deaktiviert und der Bediener muss dafür sorgen, dass die richtige Messgeometrie am Instrument angebaut ist. HAAKE Viscotester iQ, Referenzanleitung Thermo Scientific...
Seite 69 Plattengeometrien mit hoher Genauigkeit einstellen. Die Funktionen dieses Menüs werden im Abschnitt „Lift control“ (Liftsteuerung) auf Seite 48 des Handbuches zum HAAKE Viscotester iQ erläutert. Abbildung 77. Menü „Set measuring gap“ (Einstellen des Messspaltes) Beschreibung der Vorgehensweise Numerische Anzeige des Drehmoments Grafische Anzeige des Drehmoments Taste: Betätigen, um...
Seite 70 1. Wählen Sie die gewünschte Messgeometrie aus der Geometrieliste im Menü „Messgeometrien“ aus (siehe Abbildung 78). 2. Öffnen Sie das Menü „Geometrieeigenschaften bearbeiten“ durch Anklicken der Taste Edit (siehe Abbildung 79). Abbildung 79. Menü „Geometrieeingenschaften“ HAAKE Viscotester iQ, Referenzanleitung Thermo Scientific...
Seite 71 öffnet sich automatisch das Menü „Geometrieeigenschaften bearbeiten“ (siehe Abbildung 79). Achten Sie nach dem Bearbeiten der Eigenschaften darauf, dass Sie die Taste „Speichern“ betätigen, um die bearbeitete Geometrie zur Liste hinzuzufügen. Note Eine Messgeometrie kann nicht manuell zur Geometrieliste hinzugefügt werden. Thermo Scientific HAAKE Viscotester iQ, Referenzanleitung...
Seite 72 Im Menü „Data Copy“ können Jobs und Konfigurationseinstellungen von dem speziellen USB-Speicherstick in den internen Speicher des HAAKE Viscotesters iQ kopiert werden und umgekehrt. Ebenso können die Dateien mit den Messdaten vom internen Speicher des HAAKE Viscotesters iQ auf den speziellen USB-Speicherstick kopiert werden. HAAKE Viscotester iQ, Referenzanleitung Thermo Scientific...
Seite 73 2. Tippen Sie auf die Schaltfläche Enter.  Messdaten vom Viscotester iQ auf den USB-Speicherstick kopieren 1. Wählen Sie aus der Liste das Element „Data VTiQ --> VTiQ“. 2. Tippen Sie auf die Schaltfläche Enter. Thermo Scientific HAAKE Viscotester iQ, Referenzanleitung...
Seite 75 HAAKE RheoApp Software In diesem Kapitel ist beschrieben, wie man die PC-Software RheoApp für den HAAKE Viscotester iQ bedient. Dabei wird erläutert, wie man mit der Software (interne) Jobs bearbeitet, wie man das (interne) User Management System (Benutzermanagementsystem) einrichtet und wie man die Konfiguration der Benutzeroberfläche des HAAKE Viscotesters iQ bearbeitet.
Seite 76 HAAKE RheoApp Software Hauptfenster Der spezielle USB-Datenstick für den HAAKE Viscotester iQ enthält eine besondere Verzeichnis- und Dateistruktur für die Übertragung von Jobs, Konfigurationseinstellungen und Datendateien vom und zum HAAKE Viscotester iQ. Die RheoApp-Software ist als Frontend oder Benutzeroberfläche für diese Verzeichnis- und Dateistruktur zu betrachten.
Seite 77 83ist dies J:\. Die erste Ebene der Liste zeigt die verschiedenen Benutzer, die auf der Touchscreen-Benutzeroberfläche des HAAKE Viscotester iQ zur Verfügung stehen. Hinweis Nur wenn der aktuell angemeldete Benutzer über Administratorenrechte verfügt, sind mehr als ein Benutzer sichtbar. Das bedeutet, dass im Allgemeinen nur ein Benutzer angezeigt wird.
Seite 78 Das Speichern eines Jobs für einen anderen Benutzer kann verwendet werden, um Aufträge für andere Benutzer zu erstellen oder um vorhandene Aufträge zur Jobliste des anderen Benutzers hinzuzufügen. Abbildung 84. Job speichern Benutzername Feld für Job-Name HAAKE Viscotester iQ, Referenzanleitung Thermo Scientific...
Seite 79 1. Doppelklicken Sie zum Öffnen einer Datendatei in einem Datenanzeigefenster auf die Datendatei in der Datenliste im Explorer des USB-Sticks. 2. Wählen Sie Datei > Report drucken, um die Vorschau des Datendatei-Reports zu erstellen. Thermo Scientific HAAKE Viscotester iQ, Referenzanleitung...
Seite 80 Backup, Wiederherstellung Mit den Befehlen „Backup“ und „Wiederherstellung“ können sämtliche auf dem USB-Stick der HAAKE Viscotester iQ RheoApp gespeicherten Aufträge und Daten sowie Einstellungen (aller Benutzer) in bzw. aus einer einzelnen Datei auf einem PC oder Netzlaufwerk gesichert bzw. wiederhergestellt werden.
Seite 81 Im Dialogfenster „Benutzerverwaltung“ können Benutzer hinzugefügt, bearbeitet und entfernt werden (siehe Abbildung 86). Hinweis Die Benutzer werden immer sowohl für die Touchscreen-Benutzeroberfläche des HAAKE Viscotester iQ als auch für die HAAKE Viscotester iQ RheoApp-Software definiert. Abbildung 86. Dialog „Benutzerverwaltung“ Thermo Scientific HAAKE Viscotester iQ, Referenzanleitung...
Seite 82 Jobs und Konfigurationseinstelleungen von anderen Benutzern bearbeiten Job-Kopien zwischenden Benutzern Level 1 and level 2 are identical in the HAAKE Viscotester iQ user interface. There is no administrator functionality in the HAAKE Viscotester iQ user interface.  Benutzer hinzugeben oder bearbeiten 1.
Seite 83 Durch Aktivierung des Login-Dialogs können die Benutzer gezwungen werden, sich für die Nutzung der Anwendung anzumelden. Wenn diese Option aktiviert ist, erscheint direkt nach dem Starten der RheoApp-Anwendung der Login-Dialog für die HAAKE Viscotester iQ RheoApp. Nach Auswahl eines Benutzernamens und (ggf.) Eingabe des Passworts erscheint das Hauptfenster der RheoApp-Anwendung.
Seite 84 RheoApp-Software für den HAAKE Viscotester iQ übertragen werden soll. In der Liste der USB-Sticks werden nur diejenigen Sticks (und USB-Laufwerke) angezeigt, die die RheoApp-Software für den HAAKE Viscotester iQ noch nicht enthalten. Es empfiehlt sich einen leeren, schnellen USB-Stick mit einer Speicherkapazität von 4 GB zu verwenden.
Seite 85 Online-Hilfe verfügbar. Über die HAAKE Viscotester iQ RheoApp-Software Im Dialog „About“ werden die Versionsnummer der HAAKE Viscotester iQ RheoApp-Software sowie die Seriennummer(n) des/der HAAKE-Viscotester-iQ-Geräte(s) angezeigt, das/die mit der aktuellen Version der HAAKE Viscotester iQ RheoApp-Software verwendet werden kann bzw. können.
Seite 86 Alle Jobparameter in den blauen Bereichen des JobEditor-Dialogs, d. h. dem Geometriebereich und dem oberen linken Teil des Elemente-Editor-Bereichs, können auch im JobEditor-Menü auf der Benutzeroberfläche des HAAKE Viscotester iQ editiert werden. Der Einheitlichkeit halber sind die Elemente im blauen Bereich des Elemente-Editors genauso positioniert wie im Elemente-Editor auf der Benutzeroberfläche des HAAKE Viscotester iQ.
Seite 87 Seite 22 „Editorseite: Auswerteelemente“ Seite Kapitel 2, „Touchscreen-Benutzerschnittstelle“. Da die Elemente-Editoren in der RheoApp-Software und auf der Touchscreen-Benutzerschnittstelle des HAAKE Viscotester iQ weitgehend identisch sind, gilt die Beschreibung in Kapitel 2 bis auf die folgende Ausnahme auch für die RheoApp-Software.
Seite 88 Taste: Vorheriges Taste: Nextes Element Weiterverarbeitung von Jobs Aufträge können aus dem USB-Stick-Explorer kopiert, zu einem anderen Benutzer kopiert, in einen Ordner auf einem PC oder einem Netzlaufwerk kopiert, umbenannt, entfernt (gelöscht) und sortiert werden. HAAKE Viscotester iQ, Referenzanleitung Thermo Scientific...
Seite 89 Hinweis Aufträge können nur von einem zu einem anderen Benutzer kopiert werden, wenn der aktuell angemeldete Benutzer über Administratorenrechte verfügt. Um zum Beispiel eine Sicherungskopie zu erstellen, kann ein Job in eine Jobdatei in einem Ordner auf einem PC oder Netzlaufwerk kopiert werden. Thermo Scientific HAAKE Viscotester iQ, Referenzanleitung...
Seite 90 2. Wählen Sie den Menüeintrag „Rename“ (Umbenennen), siehe Abbildung 3. Bearbeiten Sie den Job-Namen (direkt in der Liste). Die Auswahl eines Jobs über die Touchscreen-Benutzeroberfläche des HAAKE Viscotester iQ ist einfacher, wenn Sie nicht benötigte Aufträge aus der Jobliste entfernen. ...
Seite 91 Benutzer kann seine eigenen Konfigurationseinstellungen festlegen.  Eine Seite des Konfigurationsdialoges öffnen 1. Klicken Sie im Explorerbaum des USB-Datensticks auf Configuration und anschließend auf die Registerkarte für die gewünschte Seite; order Thermo Scientific HAAKE Viscotester iQ, Referenzanleitung...
Seite 92 1. Klicken Sie auf die Schaltfläche Sprache, um eine Drop-down-Liste mit den möglichen Sprachen zu öffnen. 2. Wählen Sie die gewünschte Sprache aus der Drop-down-Liste aus.  Das Startmenü auswählen 1. Klicken Sie auf die Schaltfläche Start Menu, um eine Drop-down-Liste mit den möglichen Menüs zu öffnen. HAAKE Viscotester iQ, Referenzanleitung Thermo Scientific...
Seite 93 Die Spalt-Warnung aktivieren 1. Markieren Sie das Kontrollkästchen Spalt-Warnung aktivieren - PP-Geometrie. Hinweis Die Einstellungen im Bereich Spalt können nur mithilfe der RheoApp-Software geändert werden und nicht über die Benutzeroberfläche des HAAKE Viscotesters iQ. Thermo Scientific HAAKE Viscotester iQ, Referenzanleitung...
Seite 94 Einen Skaliermodus für eine Achse festlegen 1. Klicken Sie auf die Schaltfläche lin. oder log., um eine Drop-down-Liste zu öffnen. 2. Wählen Sie aus der Liste den gewünschten Skaliermodus, d. h. „lin.“ oder „log.“, für die Achse aus. HAAKE Viscotester iQ, Referenzanleitung Thermo Scientific...
Seite 95 5. Klicken Sie auf die Reihe mit dem ersten Wert und geben Sie den ersten Wert der Reihe der Einstellwerte ein. 6. Wiederholen Sie Schritt 5 nach Bedarf für bis zu 9 aufeinanderfolgende Reihenwerte. 7. Klicken Sie im Dialog „Konfiguration“ auf die Schaltfläche OK, um die neue Reihe zu speichern. Thermo Scientific HAAKE Viscotester iQ, Referenzanleitung...
Seite 96 Hinweis Informationen zum Ändern der Jobeinstellungen eines vorhandenen Jobs finden Sie unter Schritt 9 von „Editieren eines Jobs“ Seite Datenspeicherung im Gerät In Bezug auf die Speicherung der während eines Job erzeugten Daten kann die Jobsteuerung so eingestellt werden, dass HAAKE Viscotester iQ, Referenzanleitung Thermo Scientific...
Seite 97 RheoApp-Software (und damit der spezielle USB-Datenstick) für jeden HAAKE Viscotester iQ zur Verfügung steht. Ohne den speziellen USB-Datenstick können jedoch die Dateien mit den gemessenen Daten nicht vom internen Speicher des HAAKE Viscotesters iQ auf den USB-Datenstick übertragen und damit auch nicht mit der...
Seite 98 Seite Temperatur-Offset-Tabellen Auf der Seite „Temp.-Offset Tables“ im Dialog „Configuration“ können alle 8 Temperatur-Offset- Tabellen, die in der Firmware für den HAAKE Viscotester iQ zum Regeln und Messen der Temperatur gespeichert sind, angezeigt und bearbeitet werden. Siehe „Menü „Temperature offsets““...
Seite 99 „Die Seite „Temperatur““ Seite 115). Abbildung 100. Seite „Temperatur-Offset Tabelle“ im Dialog „Konfiguration“ Liste der Geometrien Funktionalität noch nicht abschließend implementiert. Übertragung von Job- und Konfigurationsdaten mithilfe eines USB-Datensticks Siehe „Menü „Data Copy““ Seite Thermo Scientific HAAKE Viscotester iQ, Referenzanleitung...
Seite 101 Wartungszwecken, d. h. nicht zur Steuerung des Gerätes. WICHTIG Lesen Sie dieses Kapitel vollständig durch, bevor Sie die Netzwerkverbindung starten. Überlegungen zum Netzwerk Für die Verbindung zwischen dem HAAKE Viscotester iQ und einem PC (mit HAAKE RheoWin) stehen zwei verschiedene Möglichkeiten zur Verfügung: • Punkt-zu-Punkt-Netzwerk Das HAAKE Viscotester iQ kann über ein sogenanntes Punkt-zu-Punkt-Netzwerk direkt mit...
Seite 102 Datenpufferung in der Firmware des HAAKE Viscotester iQ kann die Kommunikation nicht unterbrochen werden. • Auf HAAKE Viscotester iQ kann nur von dem PC (mit HAAKE RheoWin) aus zugegriffen werden, an den das Gerät über die Punkt-zu-Punkt-Verbindung angeschlossen ist.
Seite 103 Unternehmens- oder lokales Netzwerk Ein Unternehmens- oder lokales Netzwerk hat folgende Vor- und Nachteile: • Für die Einbindung des HAAKE Viscotester iQ und des PCs (mit HAAKE RheoWin) in ein Unternehmens-Netzwerk wird normalerweise ein IT-Netzwerkspezialist benötigt. • In einem Unternehmens- oder lokalen Netzwerk nutzen viele verschiedene Dienste das Netzwerk zur gleichen Zeit (Zugriff auf die Netzwerklaufwerke, Drucken, Internetverbindungen usw.)
Seite 104 DHCP-Server eingestellt werden. Lokale IP-Adresse Die lokale IP-Adresse eines HAAKE Viscotester iQ wird verwendet, wenn das Gerät an ein Netzwerk ohne DHCP-Server verbunden ist. Der Standardwert für die lokale IP-Adresse ist 192.168.2.100. Die aktuelle IP-Adresse kann über die entsprechenden Menübildschirme des Anzeige- und Bedienfelds angezeigt werden.
Seite 105 2. Verbinden Sie das andere Ende des Netzwerk-Patchkabels mit der RJ45-Netzwerkbuchse am PC (mit HAAKE RheoWin). Wenn beide Geräte, der HAAKE Viscotester iQ und der PC eingeschaltet werden, leuchtet die (untere) Konnektivität-LED Leuchte der Netzwerkbuchse auf der Rückseite des Gerätekopfes auf. Die Konnektivität-LED an der PC-Netzwerkbuchse sollte auch leuchten.
Seite 106 3. Klicken Sie auf Netzwerkstatus und Task (unter Netzwerk und Internet) in dem Dialog Systemsteuerung. 4. Wählen Sie Netzwerkverbindung, die für den HAAKE Viscotester iQ verwendet wird, im Dialog Netzwerk- und Freigabecenter (Ihre aktive Netzwerkliste). In den meisten Fällen wird diese Netzwerkverbindung als nicht identifizierte Netz mit dem Namen LAN-Verbindung x aufgeführt, wobei x für einen Zahlenwert steht.
Seite 107 Zahl (100) der IP-Adresse des HAAKE Viscotester iQ (Default-IP-Adresse 192.168.2.100) unterscheiden. Die IP-Adresse der Netzwerkkarte im PC und die IP-Adresse des HAAKE Viscotester iQ müssen unterschiedlich sein, müssen sich aber im gleichen Subnetzbereich befinden. Das bedeutet, die ersten drei Zahlen der IP-Adresse (in Dezimalpunktschreibweise) müssen gleich sein, aber die letzte Zahl...
Seite 108 Listenfeld mit IP-Adressen und Seriennummern in einem oder mehreren Linien 6. Doppelklicken Sie auf die Zeile mit der Seriennummer des HAAKE Viscotester iQ, um die IP-Adresse des HAAKE Viscotester iQ in das URL-Editierfeld zu übertragen. (Die IP-Adresse kann auch manuell in das Feld eingegeben werden).
Seite 109 Seite der Liste, um die Kommunikation zwischen der HAAKE RheoWin Software und dem HAAKE Viscotester iQ zu testen. Die HAAKE RheoWin Software und der HAAKE Viscotester iQ können jetzt verwendet werden. Einrichtung eines HAAKE Viscotester iQ in einem...
Seite 110 „Konfiguration des HAAKE Viscotester iQ mit HAAKE RheoWin“ Seite 2. Klicken Sie auf die Schaltfläche Scannen, um den HAAKE Viscotester iQ im Netzwerk zu finden. 3. Wählen Sie aus der Liste der gefundenen HAAKE Viscotester iQ Geräte (es können mehrere HAAKE Viscotester iQ Geräte an das Netzwerk angeschlossen werden!) das richtige HAAKE...
Seite 111 DeviceManager verwendet. Der automatische Betrieb des Gerätes ist in Kapitel 5, „Betreiben“ (Betriebsanleitung) erläutert, während die Bedienung der Touchscreen-Benutzeroberfläche in Kapitel 2, „Touchscreen-Benutzeroberfläche“und die Bedienung der HAAKE Viscotester iQ RheoApp PC-Software Kapitel 3, „HAAKE RheoApp Software“beschrieben sind. Information zur Einrichtung des Gerätes und zur Installation der Temperaturmodule sind in Kapitel 4, „Installation“...
Seite 112 HAAKE RheoWin Software Connect Assist im JobEditor und Jobs Der JobEditor scannt den ausgewählten HAAKE Viscotester iQ kontinuierlich nach einem angeschlossenen Rotor ab. Wenn ein Rotor an die Antriebsmotorwellenkupplung des Gerätes angeschlossen ist, wird dieser automatisch vom Gerät und damit vom JobEditor erkannt. Innerhalb von 6 Sekunden nach dem Anschließen eines Rotors an das Gerät erscheint eine Pop-up-Meldung in...
Seite 113 Festlegen, wie ein Job die erkannte Messgeometrie beim Start des Jobs hanhaben soll 1. Klicken Sie mit der rechten Maustaste auf die gewählte Messgeometrie im JobEditor (siehe 112) ) und wählen Sie Connect Assist Connect Assist-Einstellung für die Abbildung Thermo Scientific HAAKE Viscotester iQ, Referenzanleitung...
Seite 114 Je nach den Connect-Assist-Einstellungen kann nach dem Start des Jobs eine der folgenden Meldungen erscheinen: • Falls die Option Nur eine Geometrie identischer Art und mit identischer Seriennummer akzeptieren im Dialog Connect Assist- Einstellungen gewählt wurde (siehe Abbildung 116) und diese Geometrie nicht erkannt wurde: HAAKE Viscotester iQ, Referenzanleitung Thermo Scientific...
Seite 115 Etikett der Geometrie nicht erkannt wird, und im Dialog Connect-Assist-Einstellungen die Option im Job enthaltene Geometriedefinition verwenden gewählt wurde (siehe Abbildung 116): Abbildung 120. Meldung: keine Geometrie erkannt, im Job enthaltene Geometriedefinition verwenden Thermo Scientific HAAKE Viscotester iQ, Referenzanleitung...
Seite 116 Um zu verhindern, dass eine Instanz der RheoWin-Software über ein Firmennetzwerk empfangene „Connect-Assist“-Meldungen von einem nicht durch diese Instanz gesteuerten HAAKE-Rheometer (HAAKE Viscotester iQ oder HAAKE MARS 40 bzw. HAAKE MARS 60) anzeigt, kann die Software so eingestellt werden, dass „Connect-Assist“-Rundmeldungen von diesem Netzwerkanschluss (LAN-Adapter) ignoriert werden.
Seite 117 Kontrollkästchen „Fill-Assist verwenden“ im Menü Konfiguration > Geräteeinstellungen aktiviert werden (siehe „„Fill Assist“-Tool verwenden“ Seite 59  Aktivieren der „Fill-Assist“-Funktion in einem RheoWin Job 1. Fügen Sie das „Fill-Assist“-Element vorzugsweise als erstes Job-Element zum Job hinzu (siehe Abbildung 123). Thermo Scientific HAAKE Viscotester iQ, Referenzanleitung...
Seite 118 1. Starten Sie einen Job (in dem die „Fill-Assist“-Funktion aktiviert ist). Wenn das „Fill-Assist“-Element im Job ausgeführt wird, erscheint eine Meldung, die den Bediener auffordert, die Anweisungen auf dem Touchscreen des Viscotester iQ zu befolgen, siehe Abbildung 125. HAAKE Viscotester iQ, Referenzanleitung Thermo Scientific...
Seite 119 Im Geräte Manager sind die Geräte in vier separaten Listen wie folgt sortiert: Rheometer/Viskosimeter, Messgeometrien, Temperiereinheiten/Thermostaten und Hilfsmittel (z.B. Drucksensor, Luftfeuchtigkeitssensor).  Eine Geräteliste auswählen 1. Klicken Sie auf eine der vier Schaltflächen auf der linken Seite der Liste. Thermo Scientific HAAKE Viscotester iQ, Referenzanleitung...
Seite 120 127) die in den folgenden Abschnitten erläutert werden. Die Seite „Allgemein“ Im Bereich Gerät wird der Gerätetyp, in diesem Fall HAAKE Viscotester iQ oder HAAKE Viscotester iQ Air, angezeigt. Diese Eigenschaft kann nicht verändert werden. Im Bereich Schnittstelle kann der Bediener die Schnittstelle für die Kommunikation zwischen der HAAKE RheoWin-Software und dem HAAKE Viscotester iQ konfigurieren.
Seite 121 Viscotester iQ kann nur über die TCP/IP-Ethernet-Verbindung mithilfe der HAAKE RheoWin-Software gesteuert werden. (Der USB-Anschluss auf der Rückseite des Gerätekopfes des HAAKE Viscotesters iQ ist für Wartungszwecke reserviert). Für den HAAKE Viscotester iQ muss ein gültiger URL-Wert gewählt/eingegeben werden, um mit der HAAKE RheoWin-Software kommunizieren zu können. ...
Seite 122 Schritt 3. geben Sie die IP-Adresse manuell in das URL-Editierfeld ein. Der auf diese Weise konfigurierte HAAKE Viscotester iQ ist jetzt bereit zur Verwendung im HAAKE RheoWin JobManager. Normalerweise erfolgt die Einrichtung der Schnittstelle für den HAAKE Viscotester iQ nur einmal bei der ersten Inbetriebnahme des Gerätes (siehe auch „Konfiguration des...
Seite 123 Messgerät mit einem speziellen Feuchtigkeitssensor; • Manometer, d. h. dem Greisinger GMH 3110 und GMH 3111 als Druckmessgeräte. Dieses Gerät kann in Verbindung mit den Druckzellen verwendet werden, die für den HAAKE Viscotester iQ erhältlich sind. Diese Geräte können an einen RS232-Port oder einen USB-Port des PCs angeschlossen werden, auf dem die HAAKE RheoWin-Software installiert ist.
Seite 124 HAAKE Viscotesters iQ ist, lautet der Wert für den Anschluss Intern und kann nicht verändert werden. Als Master muss ein Viscotester-iQ-Gerät ausgewählt werden. Das Einrichten der Schnittstelle für den Viscotester iQ - Peltier-Steuerung wird normalerweise einmalig bei der Erstinbetriebnahme des Gerätes vorgenommen. HAAKE Viscotester iQ, Referenzanleitung Thermo Scientific...
Seite 125 Die Seite „Optionen“ Auf der Seite Optionen (siehe Abbildung 134) ) kann eine Option für die Kommunikation zwischen der HAAKE RheoWin-Software und dem HAAKE Viscotester iQ - Peltier-Steuerung festgelegt werden. Abbildung 134. Seite „Optionen“ Kommunikationsprotokoll Wenn das Kontrollkästchen Kommunikationsprotokoll aktiviert ist, erstellt der Gerätetreiber für den Viscotester iQ - Peltier-Steuerung eine Protokolldatei (im ASCII-Format), die alle an das Gerät...
Seite 126 Auf der Seite „Temperatur“ im Dialog Eigenschaften des Viscotesters iQ - Peltier-Steuerung (siehe Abbildung 135) kann eine Temperatur-Offset-Tabelle (oder Temperatur-Kalibriertabelle) für die vom HAAKE Viscotester iQ gemessene Temperatur angezeigt, verändert oder eingegeben werden. Hinweis Die Temperatur-Offset-Werte können auch im Menü „Temperature Offsets“ auf der Touchscreen-Benutzeroberfläche des Gerätes bearbeitet werden (siehe „Menü...
Seite 127 Liste Offset-Werte für mindestens zwei verschiedene Temperaturen enthalten. Eine Temperatur-Offset-Tabelle kann exportiert und aus einer Datei importiert werden. Dies kann hilfreich sein, um eine Sicherheitskopie der Tabelle zu erstellen oder eine Tabelle von einem Gerät auf ein anderes zu übertragen usw. Thermo Scientific HAAKE Viscotester iQ, Referenzanleitung...
Seite 128 1. Geben Sie die gewünschten unteren und oberen Alarmwerte in die entsprechenden Eingabefelder ein. 2. Aktivieren Sie die Option Alarmgrenzen verwenden. 3. Klicken Sie auf die Schaltfläche Anwenden oder OK. Wenn Sie auf OK klicken, wird außerdem das Dialogfenster geschlossen. HAAKE Viscotester iQ, Referenzanleitung Thermo Scientific...
Seite 129 Messgeometrien Dieses Kapitel beschreibt die Messgeometrien, die für den HAAKE Viscotester iQ von Thermo Scientific erhältlich sind, und enthält die grundlegenden Informationen zur Auswahl der für eine spezielle Anwendung geeigneten Geometrie. Die Eigenschaften sowie die Vor- und Nachteile der jeweiligen Messgeometrieart werden im folgenden beschrieben.
Seite 130 Die Viskosität  ist definiert durch Gleichung (8):   ꞏ - -  Durch Einsetzen der Gleichung (4) bis (7) in die Gleichung (8) können die vier Viskositätswerte, die Extremwerte des Viskositätsbereichs definieren, berechnet werden: HAAKE Viscotester iQ, Referenzanleitung Thermo Scientific...
Seite 131 Diese Messgeometrien sind in den folgenden Kapiteln beschrieben. Koaxiale Zylinder-Messgeometrien für TM-PE-C und TM-LI-C32 Es stehen vier verschiedene Arten von koaxialen Zylinder-Messgeometrien zur Verwendung sowohl mit den Temperaturmodulen TM-PE-C (Peltier-Zylinder) als auch TM-LI-C32 (Flüssig-Zylinder) zur Verfügung. Thermo Scientific HAAKE Viscotester iQ, Referenzanleitung...
Seite 132 L’ = R L“= R Probenfüllhöhe über Rotorrand Rotorwellendurchmesser, R > 0,3  = 120 ° Kegelwinkel des Rotors (120 ° = 2,094 rad) V = 8.17 R Probenvolumen Axialspalt zwischen Rotor und Becher HAAKE Viscotester iQ, Referenzanleitung Thermo Scientific...
Seite 133 • An der Bodenfläche des Rotors verhindert die in der Vertiefung eingeschlossene Luft, dass die Probe den Zylinderboden berührt (außer an der sehr schmalen Unterkante), und reduziert damit den Einfluss der Bodenfläche auf das Gesamtdrehmoment soweit, dass man dies vernachlässigen kann. Thermo Scientific HAAKE Viscotester iQ, Referenzanleitung...
Seite 134 Radiusverhältnisse  der Geometrie CC20 Ti, CC24 Ti und CC26 Ti sind identisch mit denen der Geometrie Z31, Z38 und Z41 (für das TM-LI-C Temperaturmodul) und den entsprechenden HAAKE VT550 (und HAAKE RotoVisco RV20/RV30) MV1, MV2 und MV3 Geometrie. HAAKE Viscotester iQ, Referenzanleitung Thermo Scientific...
Seite 135 DIN-Norm 53019 (Teil 1) beschriebenen Gleichungen für die koaxialen Zylinder-Messgeometrien mit Vertiefungen. Mit diesen Gleichungen lässt sich die Spannungs- und die Scherrate an der Innen- und Außenfläche des Rotors bestimmen (das heißt für den Radius r = R2 und r = R3). Thermo Scientific HAAKE Viscotester iQ, Referenzanleitung...
Seite 136 Genauigkeit im Bereich von 100 Mikrometern ist ausreichend. • Die Reinigung des Rotors und sicherlich auch des Messbechers kann zeitaufwändig sein. Abbildung 139 zeigt eine schematische Darstellung dieser Geometrie einschließlich der relevanten geometrischen Abmessungen. HAAKE Viscotester iQ, Referenzanleitung Thermo Scientific...
Seite 137 Abmessungen gemäß DIN 53019 zur Verfügung, (...) führt alle relevanten Standardeigenschaften dieser Geometrie auf, einschließlich der Abmessungen, der Geometriefaktoren, des erforderlichen Probenvolumens, der verwendeten Materialien sowie der Teilenummern für die Rotoren, Messbecher und Becherdichtungen. Thermo Scientific HAAKE Viscotester iQ, Referenzanleitung...
Seite 138 Zylinder-Messgeometrien mit Vertiefungen berechnet werden. Diese Gleichungen sind in der DIN-Norm 53019 (Teil 1) beschrieben. Mit diesen Gleichungen lässt sich die Spannungs- und die Scherrate an der Oberfläche des Rotors bestimmen (das heißt für den Radius r = R HAAKE Viscotester iQ, Referenzanleitung Thermo Scientific...
Seite 139 • Die Axialspalteinstellung ist für die Erzielung korrekter Ergebnisse nicht entscheidend, eine Genauigkeit im Bereich von 100 Mikrometern reicht aus. • Die Reinigung des Rotors und des Messbechers kann zeitaufwändig sein. Abbildung 141 zeigt eine schematische Darstellung dieser Geometrie einschließlich der relevanten geometrischen Abmessungen. Thermo Scientific HAAKE Viscotester iQ, Referenzanleitung...
Seite 140 Zum Messen des Probenvolumens im Becher einer konzentrischen Zylindergeometrie stehen zwei verschiedene Werkzeuge zur Verfügung: • Das „„Fill Assist“-Tool,“, ein hochentwickelter Ultraschall-Füllstandssensor, der für nahezu alle konzentrischen Geometrien eingesetzt werden kann. • Füllstandsanzeiger, die individuell auf jede Geometrie abgestimmt sind. HAAKE Viscotester iQ, Referenzanleitung Thermo Scientific...
Seite 141 (mehrmals) aus dem Becher genommen werden. Abbildung 143. (Füllstandsanzeiger im Messbecher (am Beispiel der Messgeometrie CC25 DIN) Füllstandsanzeiger Becher für koaxialen Zylindergeometrie Füllstandsmarker Oberer Rand des Füllstandsmarker = korrekter Füllstand Bottom lid of cup Thermo Scientific HAAKE Viscotester iQ, Referenzanleitung...
Seite 142 Abbildung 144. Fill Assist”-Hardware Datenkabe Ultraschall-Füllstandsensor mit „Connect Assist“ Kupplung Schlauch für Ultraschallstrahl USB-Stecker Der Kunststoffschlauch für den Ultraschallstrahl muss beim Einsatz des „Fill Assist“-Tools immer angeschlossen sein. Zum Reinigen lässt er sich jedoch problemlos entfernen. HAAKE Viscotester iQ, Referenzanleitung Thermo Scientific...
Seite 143 1. Starten Sie einen Job, siehe „Ein Jobmessung ausführen“ Seite 20 Kapitel 2, „Touchscreen-Benutzeroberfläche“. 2. Wenn die Meldung „Fill-Assist-Sensor montieren“ erscheint (siehe Abbildung 146), montieren Sie den „Fill-Assist“-Sensor an der Antriebswelle des Viscotester iQ. Thermo Scientific HAAKE Viscotester iQ, Referenzanleitung...
Seite 144 Die folgende Vorgehensweise gilt sowohl für Job-Messungen als auch für manuelle Messungen:  Verwenden der „Fill-Assist“-Funktion Nach dem Montieren des „Fill-Assist“-Sensors an der Antriebswelle wird automatisch innerhalb von weniger als einer Sekunde der Füllstand null gemessen (siehe Abbildung 148). HAAKE Viscotester iQ, Referenzanleitung Thermo Scientific...
Seite 145 Abbildung 150). Wenn der Wert des Probenvolumens innerhalb des zulässigen Bereiches liegt, wird die senkrechte Messskala grün und im Menü erscheint die Start Taste (siehe Abbildung 150). Abbildung 150. Volumenmessung Vertikaler Bereich für Probenvolumen Thermo Scientific HAAKE Viscotester iQ, Referenzanleitung...
Seite 146 Wenn zu viel Probematerial aufgetragen wird, so dass es aus dem Spalt austritt, oder wenn zu wenig Probematerial verwendet wird, so dass der Spalt nicht vollständig gefüllt ist, kann sich dies wesentlich auf die Ergebnisse auswirken. HAAKE Viscotester iQ, Referenzanleitung Thermo Scientific...
Seite 147 Tabelle 23, “Eigenschaften der Cxx 2,0°/Ti Kegel- und Platte-Messgeometrien,” auf Seite 158 • Tabelle 25, “Eigenschaften für Cxx 3,0°/Ti Kegel- und Platte-Messgeometrien,” auf Seite 160 • Tabelle 27, “Eigenschaften für Cxx 4,0°/Ti Kegel- und Platte-Messgeometrien,” auf Seite 162 Thermo Scientific HAAKE Viscotester iQ, Referenzanleitung...
Seite 148 Plattengeometrie. Diese Gleichungen finden sich in der DIN-Norm 53019 (Teil 1) sowie in zahlreichen Rheologiebüchern. Mit diesen Gleichungen lässt sich die Spannungs- und Scherrate am Außenrand des Rotors berechnen (das heißt für den Radius r = R). HAAKE Viscotester iQ, Referenzanleitung Thermo Scientific...
Seite 149 Hauptmerkmale der Flügeldrehkörper: • Der Flügeldrehkörper kann praktisch ohne störenden Einfluss und ohne Einleitung von Initialspannungen, wodurch die Messergebnisse verfälscht würden, in die Probe eingeführt werden. • Der Flügeldrehkörper kann im Original-Probenbehälter verwendet werden. Thermo Scientific HAAKE Viscotester iQ, Referenzanleitung...
Seite 150 Abmessungen zur Verfügung, siehe Abbildung x. Der Rotor FL26 2B/SS besitzt zwei Blätter, die im Winkel von 15 zur vertikalen Welle positioniert sind, die Rotoren FL16 4B/SS und FL22 4B/SS haben vier vertikal angeordnete Blätter. HAAKE Viscotester iQ, Referenzanleitung Thermo Scientific...
Seite 151 Für Spindeln für VT C/D/E gem. ISO 2555 Gewindebolzen mit (Brookfield-Spindeln) linksgängigem Gewinde 3-56 UNF 2A Adapter U1 Für Flügelrotoren RSxxx und MARS I/II/III starre Welle (FL16, FL22, FL26-2b, FL40) mit 6-mm-Welle mit 6 mm Durchmesser Thermo Scientific HAAKE Viscotester iQ, Referenzanleitung...
Seite 152 Keramikschaft mit M5-Gewinde Adapter P3 Für Einwegplatten in Verbindung mit Konischer Bolzen mit kürzerer TM-xx-x-Modulen Keramikwelle mit M5-Gewinde Weitere Einzelheiten und technische Informationen zu den „Connect-Assist“-Adaptern finden Sie im Anhang A, „Eigenschaften der Messgeometrien“ HAAKE Viscotester iQ, Referenzanleitung Thermo Scientific...
Seite 153 Partikel sein muss. Die Messrotoren sollten aus einem Material mit geringer Masse gefertigt sein (wie Titan), um deren Massenträgheitsmoment möglichst niedrig zu halten, was für schnelle Änderungen von Vorteil ist, wie bspw. bei Störprüfungen oder bei einem Oszillationstest bei höheren Frequenzen. Thermo Scientific HAAKE Viscotester iQ, Referenzanleitung...
Seite 154 Die Messsgeometrien bilden das Herzstück eines Rheometers und bestimmen die Qualität der Messergebnisse. Befestigung des Rotors an dem Messantrieb Die Montage und Demontage eines Rotors an bzw. von dem Messantrieb ist im Kapitel „Montage/Demontage des Rotors“ der Betriebsanleitung der Viscotester iQ beschrieben. HAAKE Viscotester iQ, Referenzanleitung Thermo Scientific...
Seite 155 Eigenschaften der Messgeometrien Dieser Anhang enthält detaillierte Informationen über die Eigenschaften aller Standard-Messgeometrien, die für den HAAKE Viscotester iQ von Thermo Scientific zur Verfügung stehen. Inhalt des Anhangs Koaxiale Zylinder-Messgeometrien für Temperaturmodule mit 32 mm Innendurchmesser • „Koaxiale Zylinder-Messgeometrien (TM-PE-C, TM-LI-C32) nach DIN 53019 / ISO 3219.“...
Seite 156 8,515 13,60 R (mm) ± 0,002 ± 0,002 ± 0,00325 Material (Innenrohr) Stahl 1.4305 Stahl 1.4305 Stahl 1.4305 Material (Hauptteil) Ampcoloy 972 Ampcoloy 972 Stahl 1.4305 Dichtung (200 °C) Best. Nr. 222-1292 222-1994 222-1993 HAAKE Viscotester iQ, Referenzanleitung Thermo Scientific...
Seite 157 Theoretischer Maximalbereich basierend auf dem Drehmoment des Instruments und dem Geometriefaktor A.. Theoretischer Maximalbereich basierend auf der Winkelgeschwindigkeit und dem Drehmoment des Instruments sowie den Geometriefaktoren M und A. Realistischer Bereich mit einer verwertbaren Schergeschwindigkeit über mindestens eine Dekade. Optimaler Bereich mit maximal möglicher Schergeschwindigkeit. Thermo Scientific HAAKE Viscotester iQ, Referenzanleitung...
Seite 158 Masse m (g) 53,3 60,5 65,2 Material, Werkstoff Nr. Titan 3.7035 Becher CCB26 Becher, Best.Nr. 222-1976 Radius R (mm) 1360 R (mm) ± 0,00325 Material, Werkstoff Nr. Edelstahl 1.4305 Dichtung (200 °C) Best. Nr. 222-1992 HAAKE Viscotester iQ, Referenzanleitung Thermo Scientific...
Seite 159 Theoretischer Maximalbereich basierend auf dem Drehmoment des Instruments und dem Geometriefaktor A. Theoretischer Maximalbereich basierend auf der Winkelgeschwindigkeit und dem Drehmoment des Instruments sowie den Geometriefaktoren M und A. Realistischer Bereich mit einer verwertbaren Schergeschwindigkeit über mindestens eine Dekade. Optimaler Bereich mit maximal möglicher Schergeschwindigkeit. Thermo Scientific HAAKE Viscotester iQ, Referenzanleitung...
Seite 160 Material Titan 3.7035 Becher CCB27 DG Becher, Best.Nr. 222-1980 Radius R (mm) 13,6 R (mm) ± 0,00325 Radius R (mm) 10,405 R (mm) ± 0,00325 Material Stahl 1.4305 Dichtung (200 °C) Best. Nr. 222-1992 HAAKE Viscotester iQ, Referenzanleitung Thermo Scientific...
Seite 161 Theoretischer Maximalbereich basierend auf dem Drehmoment des Instruments und dem Geometriefaktor A. Theoretischer Maximalbereich basierend auf der Winkelgeschwindigkeit und dem Drehmoment des Instruments sowie den Geometriefaktoren M und A. Realistischer Bereich mit einer verwertbaren Schergeschwindigkeit über mindestens eine Dekade. Optimaler Bereich mit maximal möglicher Schergeschwindigkeit. Thermo Scientific HAAKE Viscotester iQ, Referenzanleitung...
Seite 162 Titan 3.7035 Becher CCB25 DIN CCB40 DIN Becher, Best.Nr. 222-2182 222-2169 Radius R (mm) 13,60 21,70 R (mm) ± 0,00325 ± 0,00275 Material Stahl 1.4305 Stahl 1.4305 Dichtung (200 °C) Best. Nr. 222-1993 222-1290 HAAKE Viscotester iQ, Referenzanleitung Thermo Scientific...
Seite 163 Theoretischer Maximalbereich basierend auf dem Drehmoment des Instruments und dem Geometriefaktor A. Theoretischer Maximalbereich basierend auf der Winkelgeschwindigkeit und dem Drehmoment des Instruments sowie den Geometriefaktoren M und A. Realistischer Bereich mit einer verwertbaren Schergeschwindigkeit über mindestens eine Dekade. Optimaler Bereich mit maximal möglicher Schergeschwindigkeit. Thermo Scientific HAAKE Viscotester iQ, Referenzanleitung...
Seite 164 21,7 28,8 Masse m (g) Material Titan 3.7035 Titan 3.7035 Titan 3.7035 Becher CCB43 Becher, Best.Nr. 222-2170 Radius R (mm) 21,700 R (mm) ± 0,004 Material Stahl 1.4305 Dichtung (200 °C) Best. Nr. 222-1293 HAAKE Viscotester iQ, Referenzanleitung Thermo Scientific...
Seite 165 Theoretischer Maximalbereich basierend auf dem Drehmoment des Instruments und dem Geometriefaktor A. Theoretischer Maximalbereich basierend auf der Winkelgeschwindigkeit und dem Drehmoment des Instruments sowie den Geometriefaktoren M und A. Realistischer Bereich mit einer verwertbaren Schergeschwindigkeit über mindestens eine Dekade. Optimaler Bereich mit maximal möglicher Schergeschwindigkeit. Thermo Scientific HAAKE Viscotester iQ, Referenzanleitung...
Seite 166 Titan 3.7035 Titan 3.7035 Becher CCB41 Becher, Best.Nr. 222-2171 Radius R (mm) 17,75 R (mm) ± 0,004 Radius R (mm) 21,7 R (mm) ± 0,00434 Material Stahl 1.4305 Dichtung (200 °C) Best. Nr. 222-2093 HAAKE Viscotester iQ, Referenzanleitung Thermo Scientific...
Seite 167 Theoretischer Maximalbereich basierend auf dem Drehmoment des Instruments und dem Geometriefaktor A. Theoretischer Maximalbereich basierend auf der Winkelgeschwindigkeit und dem Drehmoment des Instruments sowie den Geometriefaktoren M und A. Realistischer Bereich mit einer verwertbaren Schergeschwindigkeit über mindestens eine Dekade. Optimaler Bereich mit maximal möglicher Schergeschwindigkeit. Thermo Scientific HAAKE Viscotester iQ, Referenzanleitung...
Seite 168 Material Titanium 3.7035 Untere Platte TMP35 TMP60 Untere Platte, Bestellnr. 222-1892 222-1891 Radius R (mm) 18,0 30,5 R (mm) 0,025 0,025 Material Stahl 1.4305 * Die exakten Werte sind auf dem individuellen Zertifikat dokumentiert. HAAKE Viscotester iQ, Referenzanleitung Thermo Scientific...
Seite 169 Theoretischer Maximalbereich basierend auf dem Drehmoment des Instruments und dem Geometriefaktor A. Theoretischer Maximalbereich basierend auf der Winkelgeschwindigkeit und dem Drehmoment des Instruments sowie den Geometriefaktoren M und A. Realistischer Bereich mit einer verwertbaren Schergeschwindigkeit über mindestens eine Dekade. Optimaler Bereich mit maximal möglicher Schergeschwindigkeit. Thermo Scientific HAAKE Viscotester iQ, Referenzanleitung...
Seite 170 Material Titanium 3.7035 Untere Platte TMP35 TMP60 Untere Platte, Bestellnr. 222-1892 222-1891 Radius R (mm) 18,0 30,5 R (mm) 0,025 0,025 Material Stahl 1.4305 * Die exakten Werte sind auf dem individuellen Zertifikat dokumentiert. HAAKE Viscotester iQ, Referenzanleitung Thermo Scientific...
Seite 171 Theoretischer Maximalbereich basierend auf dem Drehmoment des Instruments und dem Geometriefaktor A. Theoretischer Maximalbereich basierend auf der Winkelgeschwindigkeit und dem Drehmoment des Instruments sowie den Geometriefaktoren M und A. Realistischer Bereich mit einer verwertbaren Schergeschwindigkeit über mindestens eine Dekade. Optimaler Bereich mit maximal möglicher Schergeschwindigkeit. Thermo Scientific HAAKE Viscotester iQ, Referenzanleitung...
Seite 172 Material Titanium 3.7035 Untere Platte TMP35 TMP60 Untere Platte, Bestellnr. 222-1892 222-1891 Radius R (mm) 18,0 30,5 R (mm) 0,025 0,025 Material Stahl 1.4305 * Die exakten Werte sind auf dem individuellen Zertifikat dokumentiert. HAAKE Viscotester iQ, Referenzanleitung Thermo Scientific...
Seite 173 Theoretischer Maximalbereich basierend auf dem Drehmoment des Instruments und dem Geometriefaktor A. Theoretischer Maximalbereich basierend auf der Winkelgeschwindigkeit und dem Drehmoment des Instruments sowie den Geometriefaktoren M und A. Realistischer Bereich mit einer verwertbaren Schergeschwindigkeit über mindestens eine Dekade. Optimaler Bereich mit maximal möglicher Schergeschwindigkeit. Thermo Scientific HAAKE Viscotester iQ, Referenzanleitung...
Seite 174 TMP80 „Easy clean" TM-PE-C untere Platte (Bestell-Nr. 222-2073) mit einer flachen 80 mm Durchmesserfläche zur Verfügung, die leichter zu reinigen ist. Diese Platte ist aus dem gleichen Material wie die TMPxx in Tabelle HAAKE Viscotester iQ, Referenzanleitung Thermo Scientific...
Seite 175 Theoretischer Maximalbereich basierend auf dem Drehmoment des Instruments und dem Geometriefaktor A. Theoretischer Maximalbereich basierend auf der Winkelgeschwindigkeit und dem Drehmoment des Instruments sowie den Geometriefaktoren M und A. Realistischer Bereich mit einer verwertbaren Schergeschwindigkeit über mindestens eine Dekade. Optimaler Bereich mit maximal möglicher Schergeschwindigkeit. Thermo Scientific HAAKE Viscotester iQ, Referenzanleitung...
Seite 176 Aufgrund der Tatsache, dass es kein Strömungsprofil existiert, kann die Schergeschwindigkeit nicht berechnet werden. Bei der Verwendung der Flügeldrehkörper mit Messbecher CCB25 DIN muss dieser separat bestellt werden unter der Bestell-Nr. 222-1956. Wandeffekt vernachlässigbar HAAKE Viscotester iQ, Referenzanleitung Thermo Scientific...
Seite 177 Theoretical maximal range based on the instruments angle resolution and the geometry factor M. Aufgrund der Tatsache, dass es kein Strömungsfeld definiert ist, kann kein Wert für die Schergeschwindigkeit und die Viskosität berechnet werden. Das theoretische max. Bereich bezogen auf Drehmomentbereich und Geometriefaktor A des Gerätes. Thermo Scientific HAAKE Viscotester iQ, Referenzanleitung...
Seite 178 Tabelle 33. Bestell-Nummer Bezeichnung Bestell-Nummer ISO-Adapter 222-2200 Die Artikelnummern der ISO-Spindeln entnehmen Sie bitte den Handbüchern zum HAAKE Viscotester 6/7 bzw. C/D/E oder wenden Sie sich an Thermo Fisher Scientific bzw. Ihren Händler vor Ort. HAAKE Viscotester iQ, Referenzanleitung Thermo Scientific...
Seite 179 Abbildung 169. Adapter U1 - Abmessungen Abbildung 170. Adapter U1 mit Flügelrotoren FL22, FL26-2b und FL40 Tabelle 34. Bestell-Nummern Bezeichnung Bestell-Nummer Adapter U1 222-2130 Flügelrotor FL16 222-1326 Flügelrotor FL22 222-1325 Flügelrotor FL26-2b 222-1599 Flügelrotor FL40 222-1324 Thermo Scientific HAAKE Viscotester iQ, Referenzanleitung...
Seite 180 Die Artikelnummern der Rotoren zu den HAAKE Viscotestern VT550 Exxx bzw. FLxxx entnehmen Sie bitte dem Handbuch zum HAAKE Viscotester 550 oder wenden Sie sich an Thermo Fisher Scientific bzw. Ihren Händler vor Ort. HAAKE Viscotester iQ, Referenzanleitung Thermo Scientific...
Seite 181 Abbildung 175. Adapter P1 mit 8, 20, 25 und 35 mm Einwegplatten Tabelle 36. Bestell-Nummern Bezeichnung Bestell-Nummer Adapter P1 (Stahl-Schaft) 222-2150 Adapter P3 (Keramikschaft) 222-2290 D Pxx/Al (x mm Platte, 40 Stk.) siehe table Tabelle 37 Thermo Scientific HAAKE Viscotester iQ, Referenzanleitung...
Seite 182 Untere Platte, Bestellnr. (100 Stück) 222-1921 222-1922 222-1924 222-1925 222-1926 222-1910 Radius R (mm) 10.5 30.5 R (mm) 0.01 0.01 0.01 0.01 0.01 0.01 Material AlMgSi1 (3.2315) or AlCu6BiPb Berechnung basierend auf einem axialen Spalt von 1,0 mm HAAKE Viscotester iQ, Referenzanleitung Thermo Scientific...
Seite 183 Symbolen, Größen und Einheiten Dieser Anhang enthält Tabellen mit allen Größen und ihre Symbolen und Einheiten die in der HAAKE Viscotester iQ Touchscreen-Benutzeroberfläche, die RheoApp Software und in dieser Anleitung benützt werden. Tabelle 38. Geräte und allgemeine Größen Symbol Größe Einheit mult.
Seite 184  Tangens der Phase Winkel - G’ Verlustmodul Pascal 1000 Pa kilo Pascal mega Pascal G” Speichermodul siehe G’ Komplexer Modul siehe G’ ' siehe  ” siehe  * siehe  Komplexe Viskosität HAAKE Viscotester iQ, Referenzanleitung Thermo Scientific...
Seite 185 Zusätzliche Admin (Administrator)-Rechte sind zu Level 1, Level 2 oder Level 3. Benutzer der Level 1 und Level 2 sind auf der HAAKE Viscotester iQ Touchscreen-Benutzeroberfläche (HMI) identisch. Die Funktion ist nicht in RheoApp oder HAAKE Viscotester iQ Touchscreen-Benutzeroberfläche (HMI) implementiert.
Seite 187 VTIQ-V2-xx.xx.xxx.i00 xx.xx.xxx steht für die aktuelle Versionsnummer. In case the HAAKE Viscotester iQ user interface (HMI = Human Machine Interface) is modified (or when a new user interface language is available), the user interface must (can) be updated as well.
Seite 188 HAAKE Viscotester iQ und stellen Sie sicher, dass die PC-Netzwerkschnittstelle richtig konfiguriert ist. Wenn der PC mit HAAKE RheoWin bereits für die Steuerung des HAAKE Viscotester iQ verwendet wurde, ist die Netzwerkverbindung eingerichtet. Wenn nicht, sehen Sie bitte im Kapitel „Netzwerkverbindung“...
Seite 189 „Firmware-Aktualisierung mit dem HAAKE Viscotester iQ Update-Tool,“. Firmware-Aktualisierung mit dem HAAKE Viscotester iQ Update-Tool Beim erstmaligen Starten des HAAKE Viscotester iQ Update Tools von einem bestimmten Pfad auf dem PC öffnet sich möglicherweise ein Dialog mit einer Windows-Sicherheitswarnung, der von der Windows-Firewall erzeugt wird, siehe Abbildung 176.
Seite 190 (Öffentliche Netzwerke). Abbildung 176. Dialogfenster Windows-Sicherheitswarnung 2. Klicken Sie auf “Allow access“ (Zugriff erlauben). Gehen Sie nach dem Starten des HAAKE Viscotester iQ Update Tools (und Zulassen der Kommunikation im/in den Netzwerk(en), wie nachfolgend beschrieben vor, um die Firmware zu aktualisieren.
Seite 191 1. Wählen Sie das Gerät, für das die Firmware aus der Liste mit dem Hinweis auf seine Seriennummer aktualisiert werden soll. Hinweis Da in den meisten Fällen nur ein HAAKE Viscotester iQ an den PC angeschlossen wird, wird das richtige Instrument automatisch ausgewählt.
Seite 192 Firmware Update Firmware-Aktualisierung mit dem HAAKE Viscotester iQ Update-Tool Abbildung 179. Dialog-Fenster für Mikroprozessor C1 Firmware-Datei Abbildung 180. Dialog-Fenster für Microprozessor C2 Firmware-Datei 3. Im Verzeichnis, in dem die Firmware-Dateien gespeichert sind, wählen Sie die Datei für den Mikroprozessor C1 (.bin) für den Mikroprozessor C2 (.i00), die für die Aktualisierung verwendet werden soll.
Seite 193 Firmware Update Firmware-Aktualisierung mit dem HAAKE Viscotester iQ Update-Tool Abbildung 181. Firmware Statusinformation für Mikroprozessor C1 Abbildung 182. Firmware Statusinformation für Mikroprozessor C2 Nach dem Start Upload erscheint das Bestätigung-Dialog, siehe Abbildung 183. Abbildung 183. Dialog 5. Klicken Sie auf die Taste Yes, um die Firmware-Aktualisierungsprozess zu starten.
Seite 194 Schritt 6 weiter und starten Sie den Update-Prozess erneut (Schritt 1). Abbildung 185. Touchscreen - Popup-Meldung 6. Schalten Sie den HAAKE Viscotester iQ aus und wieder ein mit dem Betriebsschalter auf der rechten Seite des Gerätekopfes. Hinweis Der HAAKE Viscotester iQ muss zuerst aus und dann wieder eingeschaltet werden, bevor die Firmware des anderen Mikroprozessors aktualisiert werden kann.
Seite 195 Firmware Update Update der HMI mit dem HAAKE Viscotester iQ Update Tool Abbildung 186. Statusanzeige HMI-Update Unmittelbar danach öffnet sich das Dialogfenster zum Öffnen der Windowsdatei, siehe Abbildung 187. Abbildung 187. Dialogfenster zum Öffnen der Windowsdatei für die Aktualisierung der HMI 3.
Seite 196 Hinweis Die Aktualisierung der HMI mit einer Update-Datei, die einen Font enthält, dauert ca. 3 Minuten und 20 Sekunden. 5. Schalten Sie den HAAKE Viscotester iQ mit dem Betriebsschalter oben rechts am Gerät aus und wieder ein, siehe hierzu Abb. 4 in Kapitel 2, „Bedienungselemente,” auf Seite 8 des Bedienerhandbuches zum HAAKE Viscotester iQ.
Seite 197 Bereich unterhalb der beiden Tasten. Abbildung 191. OSC-Update Dialog nach Eingabe des Schlüssels 5. Klicken Sie zum Schließen des OSC-Update-Dialogs auf Schließen. Im Anwendungsfenster des HAAKE Viscotester iQ-Update-Tools wird nun ein Bestätigungstext zum Update angezeigt. Abbildung 192. OSC-Update - Statusinformation...
Seite 198 Oszillationsfunktion aktiviert ist. Siehe Abbildung Fehlerbehandlung, Firewall und weitere Netzwerkeinstellungen Wenn das HAAKE Viscotester iQ Update Tool die Firmware- bzw. HMI-Dateien nicht richtig zum Gerät überträgt, kontrollieren Sie die Firewall- und Netzwerkeinstellungen wie folgt: Basic Firewall-Eistellungen Wenn das HAAKE Viscotester iQ Update Tool nicht richtig funktioniert, kontrollieren Sie zunächst, ob das auf dem Computer verwendete Firewallprogramm richtig eingestellt ist.
Seite 199 Firewall) blockiert. WICHTIG Die Ausführung des Bootstrap-Protokolls auf dem PC muss zugelassen werden (nicht blockiert), da sonst das HAAKE Viscotester iQ Firmware Update Tool nicht funktioniert. Bei Thermo Fisher Scientific wird (wurde) das Bootstrap-Protokoll standardmäßig auf allen unternehmenseigenen Notebooks durch das McAfee Host Intrusion Prevention-Programm blockiert.
Seite 200 3. Scrollen Sie in der Liste abwärts zum Eintrag Allow Bootp Server (special) (Bootstrap-Server zulassen [speziell]) direkt unter dem Eintrag VPN. 4. Prüfen Sie, ob VTiQupdate.exe als ausführbare Datei aufgeführt ist. Wenn dies nicht der Fall ist, lassen Sie das Bootstrap-Protokoll durch die IT-Abteilung Ihres Unternehmens freigeben. HAAKE Viscotester iQ, Referenzanleitung Thermo Scientific...
Seite 201 Luftkompressor Dieser Anhang enthält Informationen über den SICOLAB 38 Luftkompressor (optional erhältlich) für die HAAKE Viscotester iQ Air und steht von Thermo Fisher Scientific zur Verfügung. Abbildung 197. SICOLAB 38 Luftkompressor mit externen (Wasser) Filter und Druckreglereinheit SICOLAB 38 Kompressor (in schalldämpfenden Schrank)
Seite 203 Abbildung 199. Die Abmessungen der HAAKE Viscotester iQ Transportkoffers sind (B x T x H) 500 mm x 375 mm x 520 mm. Das maximale Gewicht des komplett verpackten Transportkoffers ist ca. 30 kg. Abbildung 199. Transportkoffer (leer) mit Einlagen (leer) Fach für universellen Gebindehalter...
Seite 204 Transportkoffer für HAAKE Viscotester iQ  Zum Verpacken des HAAKE Viscotester iQ und des Zubehörs im Transportkoffer 1. Schalten Sie das Gerät aus und trennen Sie alle Kabelverbindungen, auch das Netzkabel. Falls ein TM-PE-C oder TM-PE-P auf dem Gerät montiert ist, beachten Sie bitte folgendes: 2.
Seite 205 Transportkoffer Transportkoffer für HAAKE Viscotester iQ 14. Legen Sie die Zubehörbox (Teil E) und die Geometriebox (Teil D) in das dafür vorgesehenem Fach im Transportkoffer rein. Siehe Abbildung 199 Beschreibung der Teile D und E. 15. Legen Sie auch die Bedienungsanleitung in das Fach im Transportkoffer hinein.
Seite 206 Transportkoffer Transportkoffer für HAAKE Viscotester iQ HAAKE Viscotester iQ, Referenzanleitung Thermo Scientific...

Diese Anleitung auch für:

Haake viscotester iq air

Thermo Scientific HAAKE Viscotester iQ Referenz-Anleitung

Quicklinks

Verwandte Anleitungen für Thermo Scientific HAAKE Viscotester iQ

Inhaltszusammenfassung für Thermo Scientific HAAKE Viscotester iQ

Diese Anleitung auch für:
