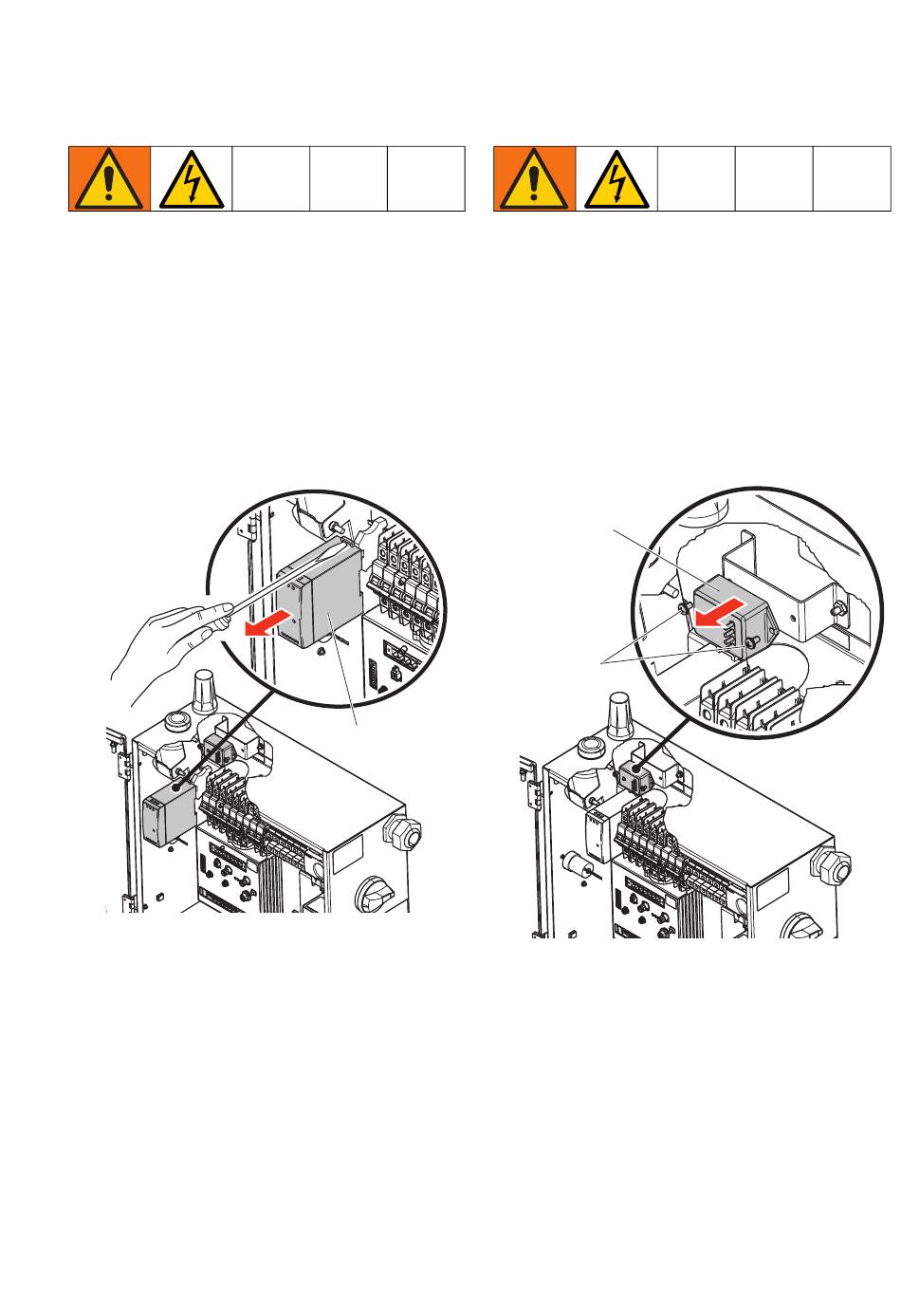

Austauschen der
Stromversorgung
1. Siehe Abschaltung auf Seite 20.
2. Eingangs- und Ausgangskabel von beiden
Seiten des Netzteils trennen. Siehe
Stromlaufpläne auf Seite 69.
3. Einen Schlitzschraubendreher in die
Befestigungslasche an der Stromversorgung
einführen, um es von der DIN-Schiene
zu trennen.
4. Neues Netzkabel (706) in umgekehrter
Reihenfolge anschließen.
3A8752H
Überspannungsschutz
austauschen
1. Siehe Abschaltung auf Seite 20.
2. Anschlüsse an Klemmen 1 und 3 an CB3 lösen.
3. Anschlüsse N und L am Eingang zum Netzteil
4. Zwei Schrauben (510) und Überspannungs-
5. Neuen Überspannungsschutz (AAF) in
706
ti40202a
Siehe Stromlaufpläne auf Seite 69.
(706) lösen. Siehe Stromlaufpläne auf Seite 69.
schutz (AAF) vom Gehäuse abnehmen.
umgekehrter Reihenfolge einbauen.
AAF
510
Reparatur
ti40203a
