Installation

Vor der Installation

1. Druck entlasten, Seite 7.
2. Materialabsperrventil (B) des Schlauchaufrollers
schließen.
3. Schlauch und Schlauchaufroller oder Konsole erden.
Siehe Erdung, Seite 7. Kein PTFE-Dichtband an den
Rohrverbindungen einsetzen; dies beeinträchtigt die
Erdung.
Spülen
Wenn es sich um eine Neuinstallation handelt oder wenn
das Material in den Leitungen verunreinigt ist, müssen die
Leitungen vor der Installation des Dosierventils gespült
werden. Um eine Verunreinigung des Spritzmaterials mit
Öl zu vermeiden, das Gerät vor der Inbetriebnahme mit
einem verträglichen Lösungsmittel spülen.
HINWEIS: Das Dosierventil darf nicht am Schlauch montiert
sein, wenn das Gerät gespült wird.
1. Druck entlasten, Seite 7.
2. Das Materialabsperrventil des Schlauchaufrollers (B)
an jeder Abgabestelle schließen.
3. Bei einer vorhandenen Installation Dosierventil vom
Schlauch entfernen.
4. Das Schlauchende in einen Behälter für gebrauchtes
Material stecken. Befestigen Sie den Schlauch im
Behälter, damit er während des Spülvorganges nicht
herausrutschen kann.
HINWEIS: Wenn das System mehrere Abgabestellen
aufweist, spülen Sie zunächst die am weitesten von
der Pumpe entfernte Abgabestelle und arbeiten Sie
sich dann Richtung Pumpe vor.
5. Das Materialabsperrventil des Schlauchaufrollers (B) an
der Abgabestelle allmählich öffnen. Eine ausreichende
Menge an Öl herausspülen, um sicherzustellen, dass
das gesamte System gereinigt wurde; dann das Ventil
schließen.
6. Schritt 5 bei allen Dosierpositionen wiederholen.
8
Dosiergerät installieren
Zum Einbau eines neuen Dosiergeräts in einer
VORHANDENEN Installation die Anweisungen mit Schritt 1
und 2 beginnen.
Zum Einbau eines neuen Dosiergeräts in einer NEUEN
Installation mit Schritt 3 beginnen.
1. Druck entlasten, Seite 7.
2. Schlauch vom auszutauschenden Dosierventil lösen
und trennen.

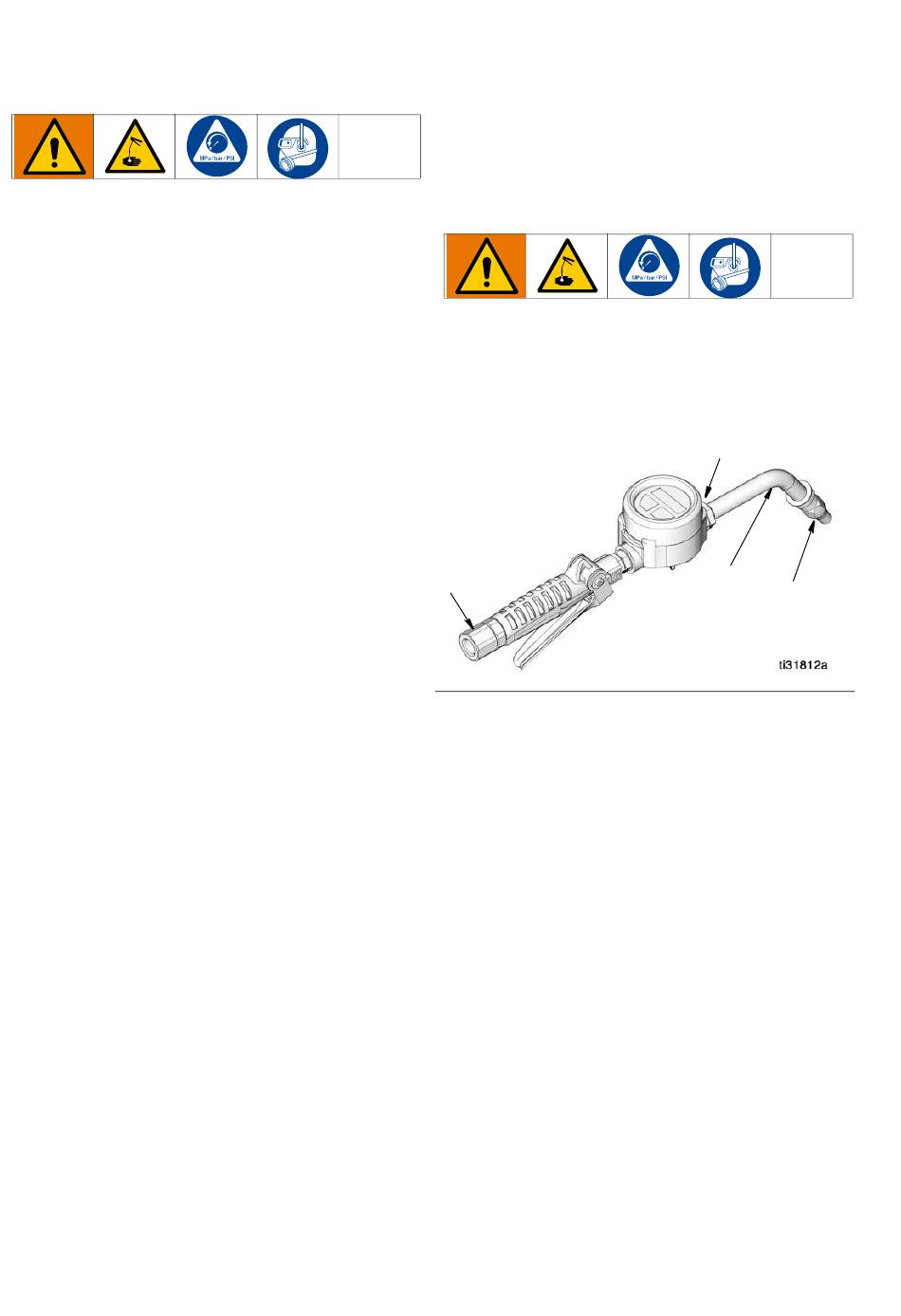

Schritte 3 - 8, siehe A . 3.
BB
101
A . 3
BB
3. Den Auslauf (4) in den Dosierventilauslass einschrauben,
bis der O-Ring das Dosiergerät berührt.
4. Den Auslauf so positionieren, dass er richtig ausgerichtet
ist.
5. Die Kontermutter (4a) mit einem Schraubenschlüssel
festziehen.
6. Die neue Düse (5) auf den Auslauf (4) schrauben und
fest anziehen.
7. Tragen Sie Gewindedichtmittel auf das Außengewinde
des Schlauchanschlussstücks auf. Das Schlauchfitting
in das Drehgelenk (101) einschrauben. Anschluss fest
anziehen.
8. An allen Abgabestellen die Absperrventile (B) öffnen.
Die Pumpe starten, um das System mit Druck zu
beaufschlagen Siehe Abschnitt Betrieb, Seite 9 für
die Betriebsanleitung.
9. Lassen Sie vor dem Gebrauch die gesamte Luft aus
den Materialleitungen und den Dosierventilen ab, um
für eine präzise Abgabe zu sorgen.
4a
4
5
3A7038J
