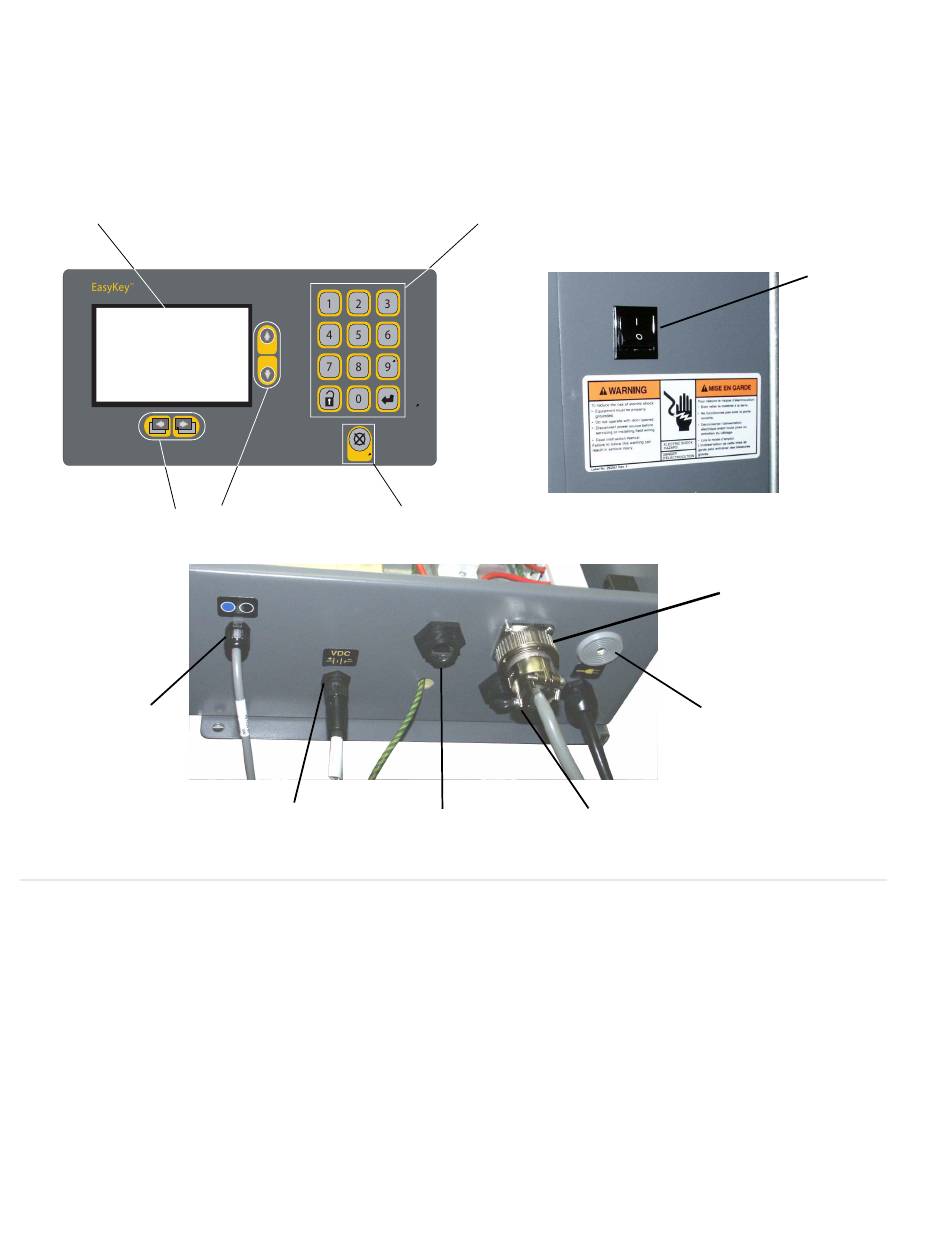

Bedienungselemente
EasyKey™-Anzeigegerät
LCD-Anzeige
Navigationstasten
Zugentlastungs-
öffnung für Licht-
wellenleiter
Stromversorgung
A
. 26
BB
Netzschalter
Schaltet die Netzspannung des Systems ein oder aus.
Tastenfeld
Dient zur Eingabe numerischer Daten, Aufruf von
Systemvorbereitungs-Bildseiten, Durchblättern von
Bildseiten und Auswahl von Werten bei der System-
vorbereitung. Siehe Seite 33 für zusätzliche
Informationen zu Tastenfeld und Navigation in
Bildseiten.
32
Tastenfeld
Alarm-Rücksetztaste
Graco
Web-Interface
Stromversorgung
Stromleitung zum Mischblock.
LCD-Anzeige mit Hintergrundbeleuchtung
Zeigt Informationen zu Systemvorbereitung und
Spritzarbeiten in Form von Abbildungen und Text.
Nach 10 Minuten ohne Tastendruck geht die
Hintergrundbeleuchtung aus. Bei Tastendruck geht
die Beleuchtung wieder an.
Bedienungselemente
Diskrete E/A-Kabel-
anschlussöffnung
Warnton
Mod/bus-TCP-E/
A-Interface-Port
Netz-
schalter
311257A
