8. Auch den Stahl-Abgabeschlauch vom
Heizgeräteeinlass abmontieren.
HINWEIS: Schritt 9 gilt nur für Pumpe A.
Überspringen Sie diesen Schritt, wenn Sie
Pumpe B entfernen.
9. Schläuche (T) abziehen. Schlauchfittings (U)
von der Ölertasse abnehmen.
10. Die Abdeckung (M) entfernen.
11. Die Halteklemme (E) nach oben schieben.
Drücken Sie den Stift (F) auf der den Heizungen
zugewandten Seite der Pumpe heraus.
Kontermutter (G) durch festen Schlag mit einem
Hammer, der keine Funken erzeugt, lösen,
dann die Pumpe abschrauben.

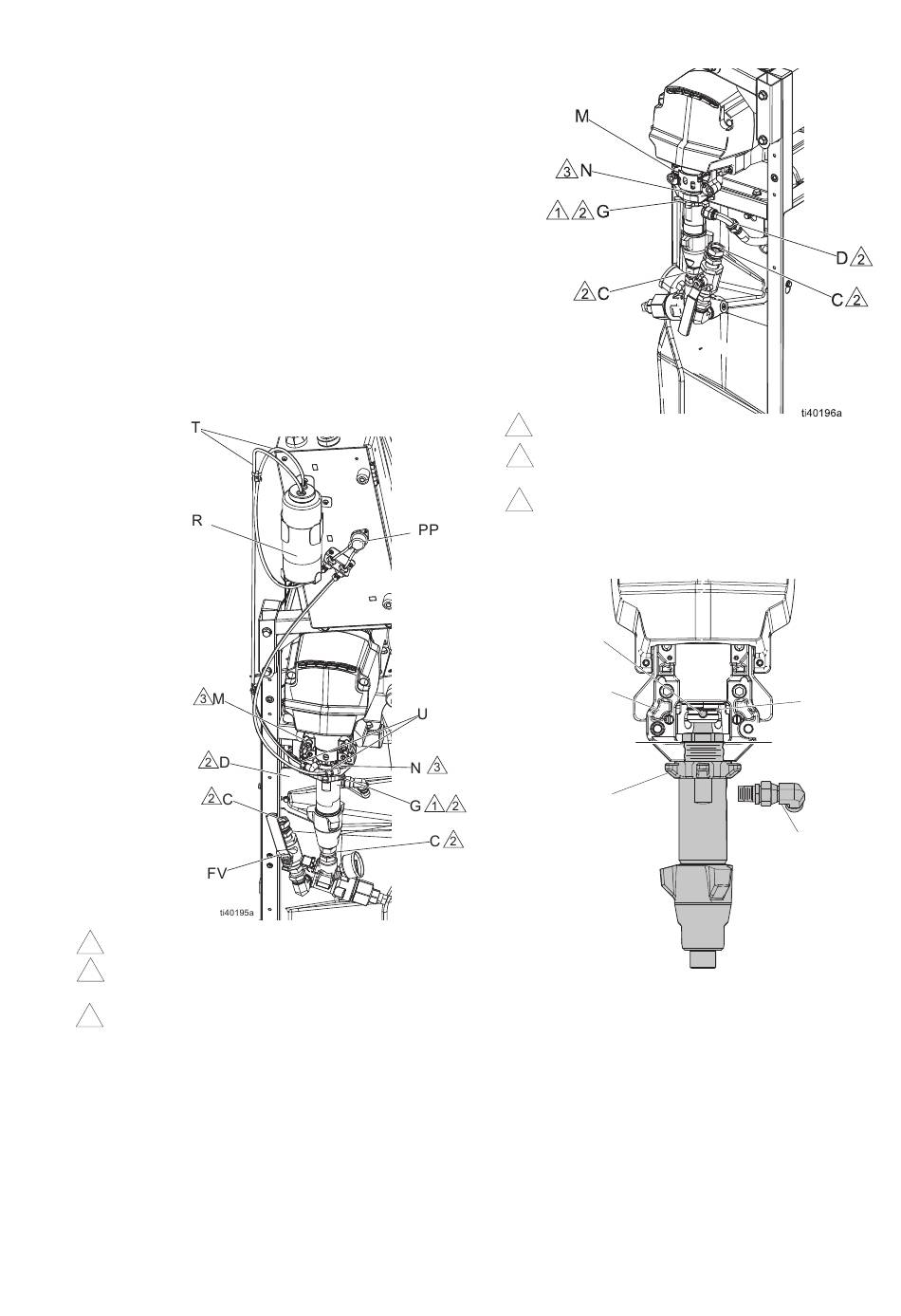

Pumpe A
Die flache Seite weist nach oben.
1
Schmieren Sie die Gewinde mit TSL-Flüssigkeit oder
2
Fusion-Fett.
Die oberen Gewindegänge der Pumpe müssen annähernd
3
eben sein mit der Lagerfläche (N).
3A8752H
Pumpe B
Die flache Seite weist nach oben.
1
Schmieren Sie die Gewinde mit TSL-Flüssigkeit oder
2
Fusion-Fett.
Die oberen Gewindegänge der Pumpe müssen annähernd
3
eben sein mit der Lagerfläche (N).
F
M
N +/- 1/16 in.
G
Reparatur
E
N +/- 1/16 in.
D
ti41060a
