Stromversorgung anschließen
Die Verkabelung darf ausschließlich von einem
ausgebildeten Elektriker ausgeführt werden und muss
sämtliche Vorschriften und Bestimmungen des Landes
erfüllen.
HINWEIS: Systeme mit Verteilerkasten haben
vorverdrahtete Heizgeräte. Systeme ohne
Verteilerkasten müssen die Heizgeräte getrennt
versorgen (siehe Handbuch des Viscon HP Heizgeräts).
Siehe dazu gegebenenfalls Drahtsysteme mit
explosionsgeschützten Heizungen auf Seite 22.
1. Den Hauptschalter (ZP) auf OFF stellen.
2. Die Tür des Elektrogehäuses öffnen.
3. Das Netzkabel durch das Zugentlastungsstück im
Schaltschrank führen.
4. Den Erdungsleiter (GND) an der Erdungsklemme
anschließen (GT).

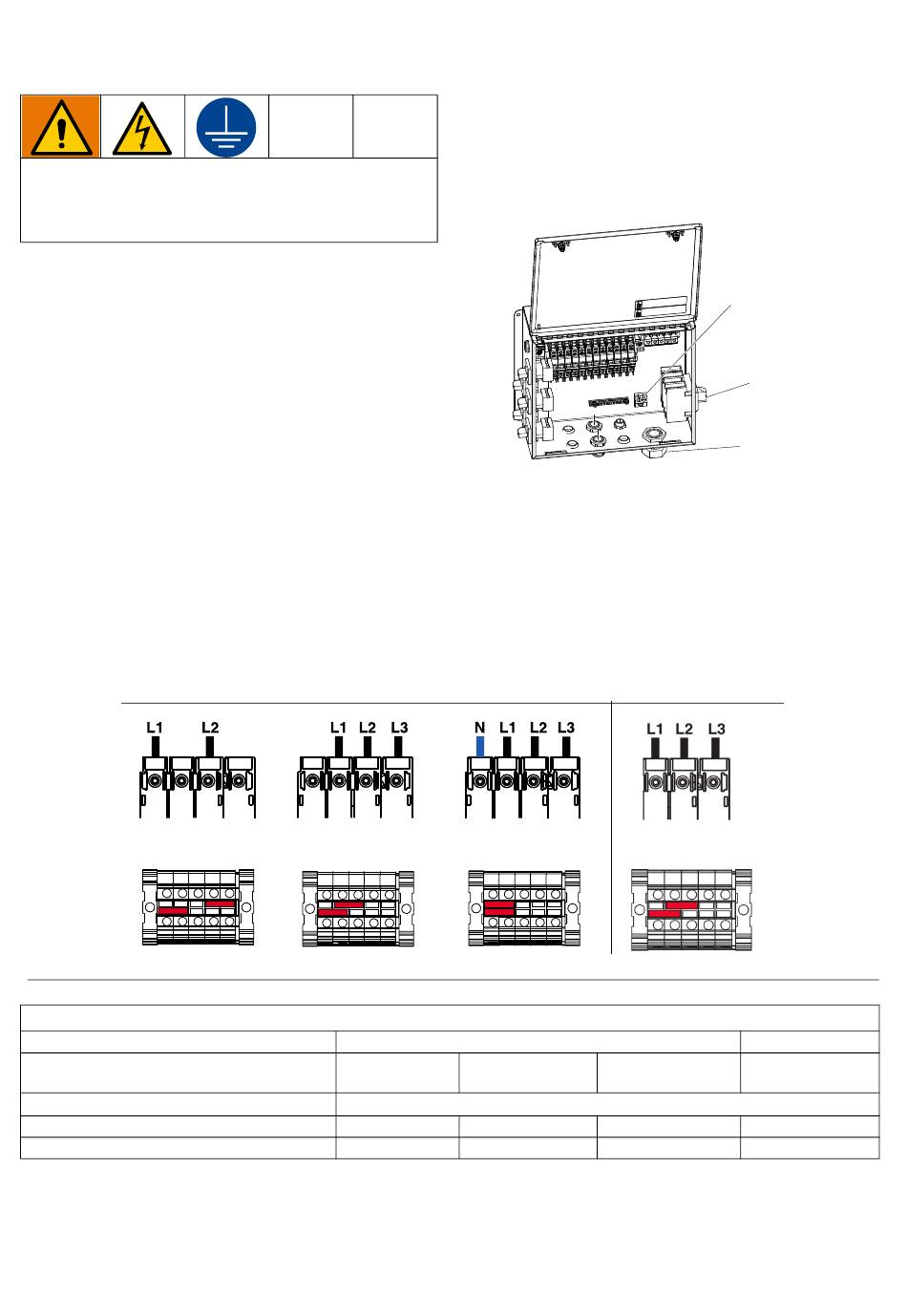

5. Netzkabel anschließen wie dargestellt in A
Terminal-Jumper und Positionen. Leicht an allen
Anschlüssen ziehen, um sicherzustellen, dass sie
fest sitzen.
200-240 VAC
1-phasig
A
. 1: Terminal-Jumper und Positionen
BB
XP-Konfiguration
A–und B Heizungen
A und B-Heizgeräte und beheizter Schlauch
HINWEIS: Systeme mit 350-415 VAC sind nicht zur Versorgung von einer 480-VAC-Stromquelle geeignet.
◆
3A5284R
6. Zugentlastung (SR) festziehen.
7. Die mitgelieferten Klemmenbrücken an den jeweils
HINWEIS: An der Innenseite der Schaltkastentür
befinden sich Klemmenbrücken.
8. Sicherstellen, dass alle Elemente ordnungsgemäß
HINWEIS: Ausführliche Hinweise, siehe Installation des
Verteilerkastens XP und Teilehandbuch.
. 1 :
BB
200-240 VAC
3-phasig, Delta
3-phasig, WYE
Stromversorgung
Für die Verwendung mit 240 V Heizgeräten
200-240 VAC
1-phasig
46
63
für die verwendete Stromquelle nachfolgend
gezeigten Positionen installieren.
wie unten abgebildet angeschlossen sind, dann die
Tür des Schaltkastens schließen.
350-415 VAC
3-phasig, Delta
200-240 VAC
350-415 VAC
3-phasig, Delta
3-phasig◆, WYE
Maximale Stromaufnahme
40
55
Systemvorbereitung
GT
ZP
SR
480 VAC
480 VAC
480 VAC
3-phasig, Delta
23
20
40
28
21
