Graco Reactor 3 Reparatur Und Teile Seite 39

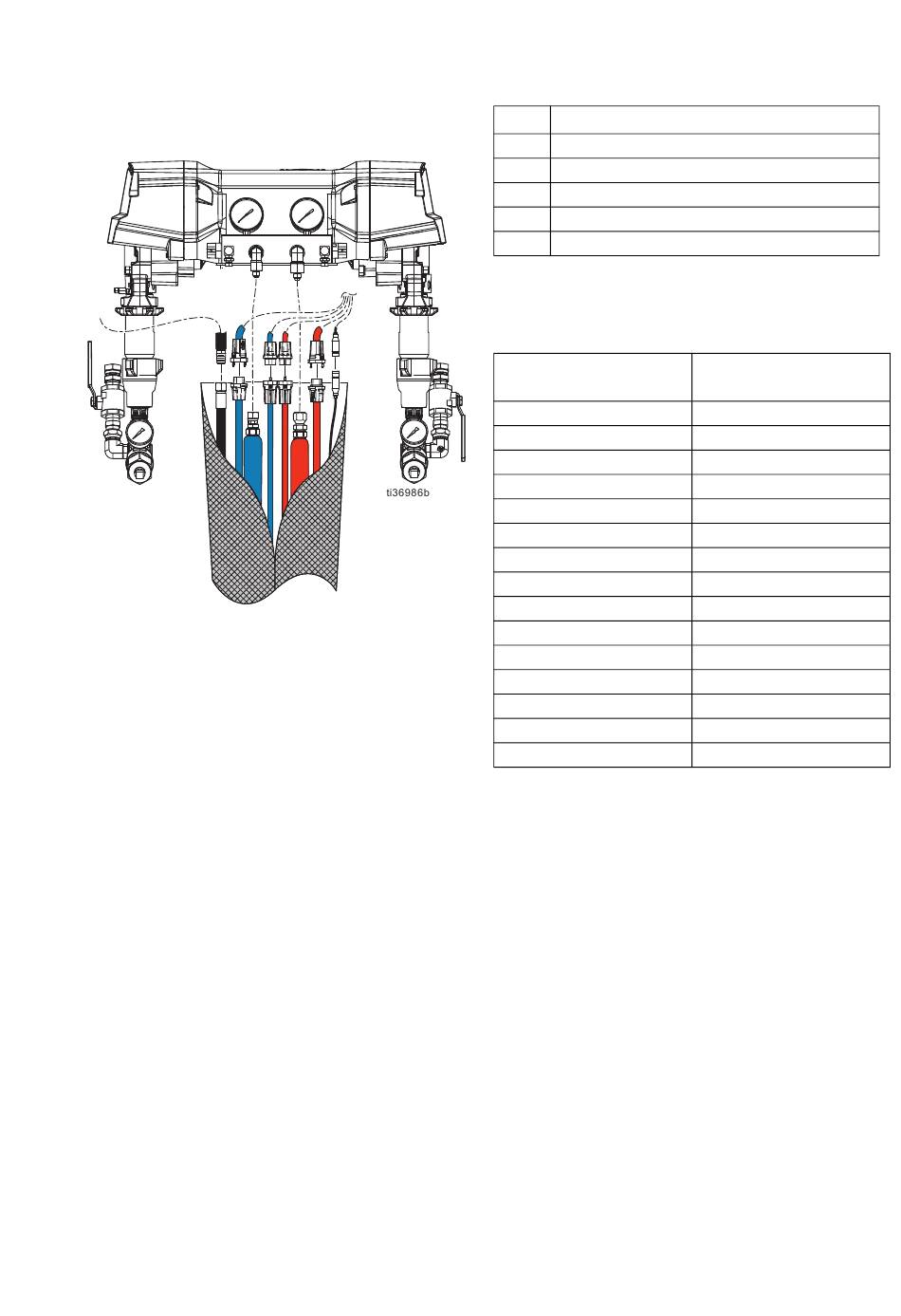

6. Wenn der FTS am Verteiler korrekt misst, nicht
jedoch am Schlauchende, überprüfen Sie die
Kabelverbindungen. Prüfen, ob die Anschlüsse
fest sitzen.
HINWEIS: Um bessere Messungen durchführen
zu können bestellen Sie den RTD-Testsatz
18E258. Der Satz enthält zwei Kabel: ein Kabel
mit einer passenden Buchse und ein weiteres
Kabel mit einem Stecker. Beide Kabel
verfügen über ein abisoliertes Segment am
gegenüberliegenden Ende, so dass Testsonden
problemlos angeschlossen werden können.
Siehe Referenztabelle RTD-Testsatz-Kabel
3A8752H
Referenztabelle RTD-Testsatz-Kabel
Stifte Kabelfarbe
1 Braun
2 Leer
3 Blau
4 Schwarz
5 Weiß
RTD-Widerstand gegenüber Temperatur
RTD oder FTS
Widerstand (Ohm)
843
882
922
961
1000
1039
1078
1117
1155
1194
1232
1271
1309
1347
1385
Reparatur
RTD oder FTS
Temperatur °C (°F)
-40 (-40)
-30 (-22)
-20 (-4)
-10 (14)
0 (32)
10 (50)
20 (68)
30 (86)
40 (104)
50 (122)
60 (140)
70 (158)
80 (176)
90 (194)
100 (212)
