Graco Reactor 3 Reparatur Und Teile Seite 32

Reparatur

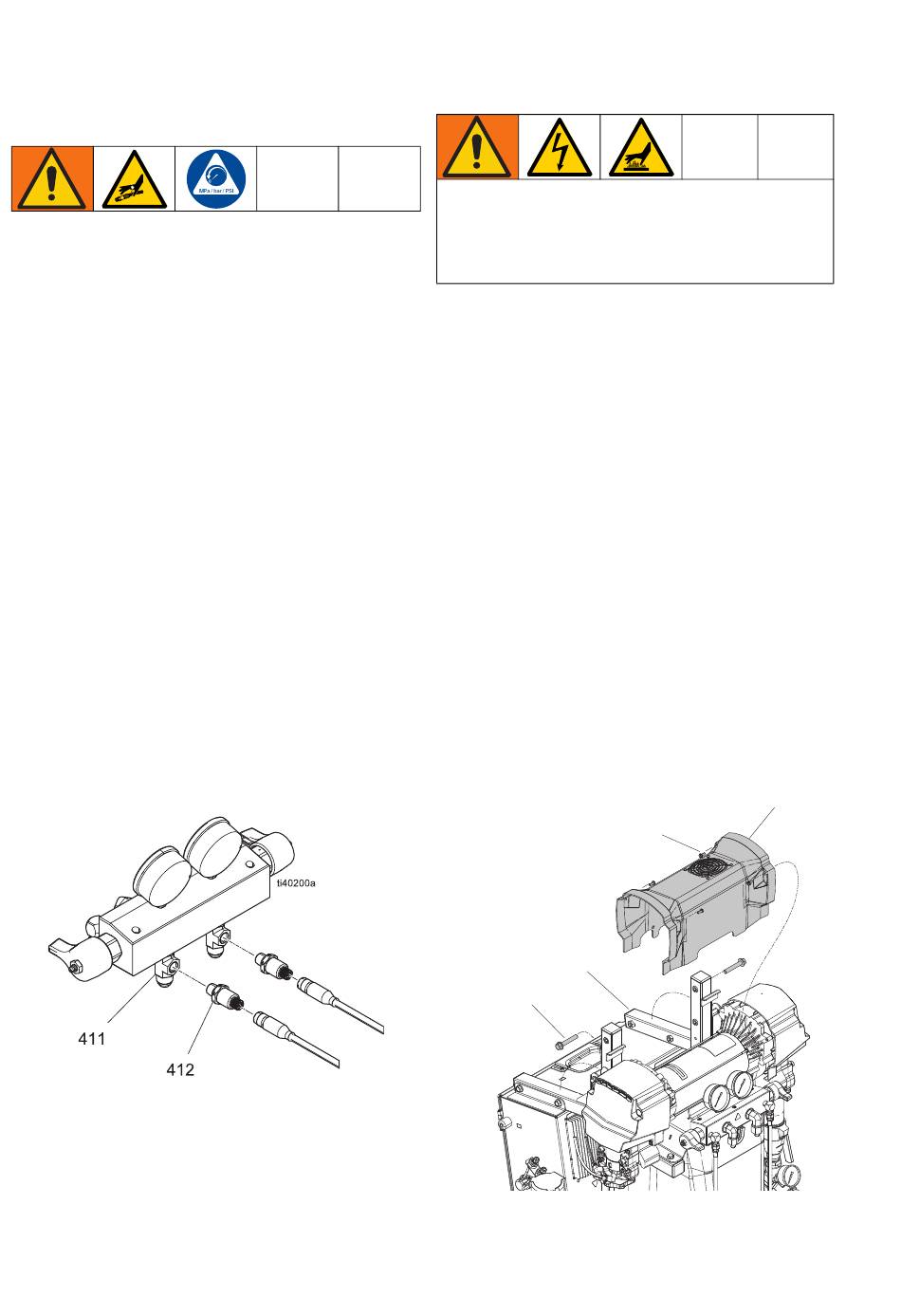

Austausch der
Auslassdruckwandler
HINWEIS: Nur für Elite-Modelle.
1. Die Druckentlastung auf Seite 19 durchführen.
2. Siehe Abschaltung auf Seite 20.
3. Das Kabel an den Auslassdruckwandlern von
den Anschlüssen 2 und 3 am MSM trennen.
4. Die Kabelbinder, mit denen die Kabel der
Auslassdruckwandler zusammengehalten
werden, abnehmen und Kabel aus dem
Schrank nehmen.
5. Gewindedichtmittel auftragen und den neuen
Auslassdruckwandler (412) einbauen.
6. Die Auslassdruckwandler im Verteiler montieren.
Das Kabelende mit Band (Rot = Messumformer
A, Blau = Messumformer B) markieren.
7. Die neuen Ausgangsdruckkabel in den Schrank
verlegen und das Kabel wieder in das Bündel
einfädeln. Die Kabelbinder wieder an dem
Bündel befestigen.
8. Das Kabel des B-seitigen Auslassdruckwandlers
an MSM-Anschluss 2 anschließen. Das Kabel
des B-seitigen Auslassdruckwandlers an
MSM-Anschluss 3 anschließen.
32
Lüfter austauschen
Schalten Sie das System ab, um Verletzungen durch
Stromschlag zu vermeiden. Um Verbrennungen
zu vermeiden, führen Sie am Lüfter erst dann
Wartungsmaßnahmen durch, bis das System
auf Umgebungstemperatur abgekühlt ist.
Motorlüfter austauschen
Führen Sie die Schritte 1-22 des Verfahrens zum
Austausch des Motors auf Seite 27 durch und
führen Sie dann die Schritte 2-15 des Verfahrens
Motoreinbau auf Seite 29 durch.
Alternatives Verfahren für den Austausch
des Motorlüfters bei heruntergeklapptem
Schaltschrank
1. Siehe Abschaltung auf Seite 20.
2. Öffnen Sie die Schaltschranktür und ziehen
Sie das Lüfterkabel vom MSM ab. Siehe
Stromlaufpläne auf Seite 69. Schneiden Sie
die Kabelbinder nach Bedarf durch.
3. Vier Schrauben (37) und die Motorabdeckung (5)
entfernen. Gegebenenfalls Rahmen (1) abklappen,
um die Motorabdeckung (5) zu entfernen.
4. Die neue Motorabdeckung montieren und das
Lüfterkabel bis zum MSM verlegen.
1
98
5
37
ti40184a
3A8752H
