Austausch des erweiterten
Anzeigemoduls (ADM)
1. Siehe Abschaltung auf Seite 20.
2. CAN-Kabel und das Mobilfunkkabel trennen.
Siehe Stromlaufpläne auf Seite 69.

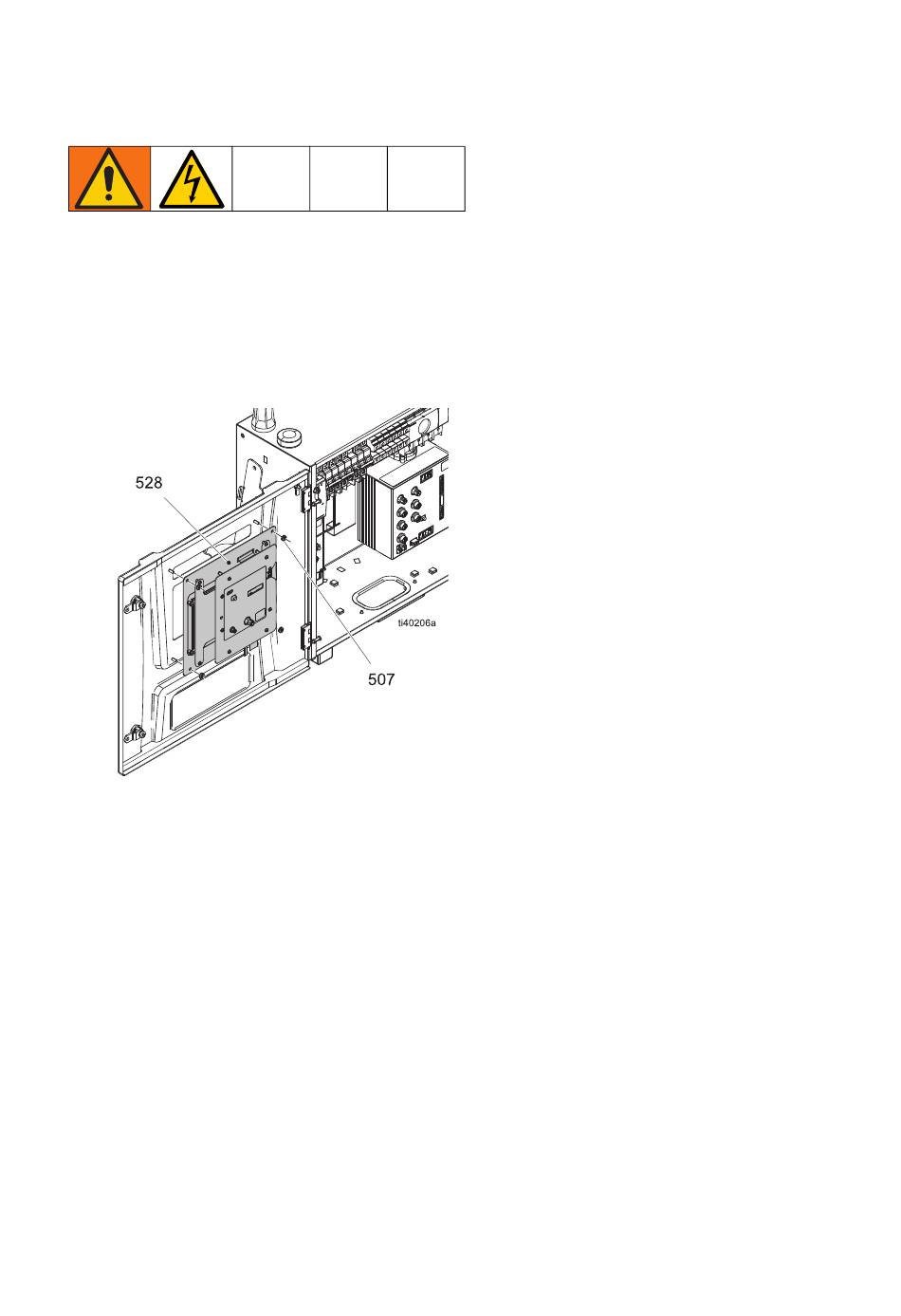

3. Die vier Schrauben (507) an der Innenseite der
Schaltschranktür lösen. ADM (528) ausbauen.
4. ADM wieder in die Gehäusetür einsetzen.
3A8752H
5. CAN-Kabel und Mobilfunkkabel anschließen.
Siehe Stromlaufpläne auf Seite 69.
6. Bei Bedarf die Software aktualisieren,
indem Sie ein USB-Laufwerk mit der
neuesten Software in das ADM einstecken.
Die USB-Softwareaktualisierung auf Seite 46
durchführen.
Vorgehensweise zur
Softwareaktualisierung
ADM-Reparatursatzmodule werden vorprogrammiert
und mit einem Upgrade-USB-Laufwerk mit der
Nummer 15N423 ausgeliefert. Wenn eine
Aktualisierung der Softwareversion erforderlich ist,
befolgen Sie die Anweisungen unter
USB-Softwareaktualisierung auf Seite 46.
