Graco ProMix PD2K Bedienungsanleitung

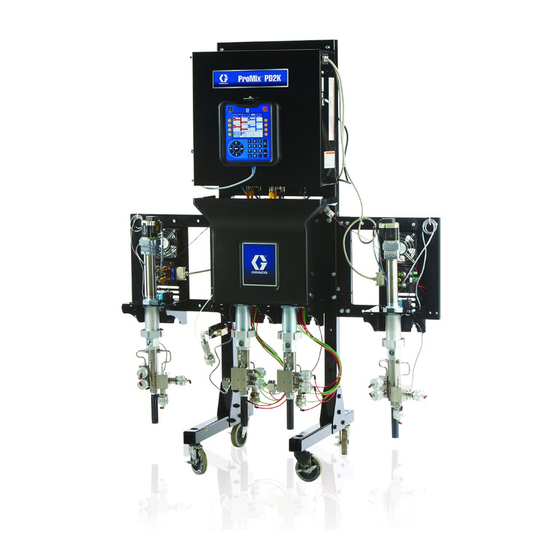

Dosiergerät für automatische spritzanwendungen
Vorschau ausblenden Andere Handbücher für ProMix PD2K:
Inhaltsverzeichnis

Werbung

Quicklinks

Diese Anleitung herunterladen
Betrieb

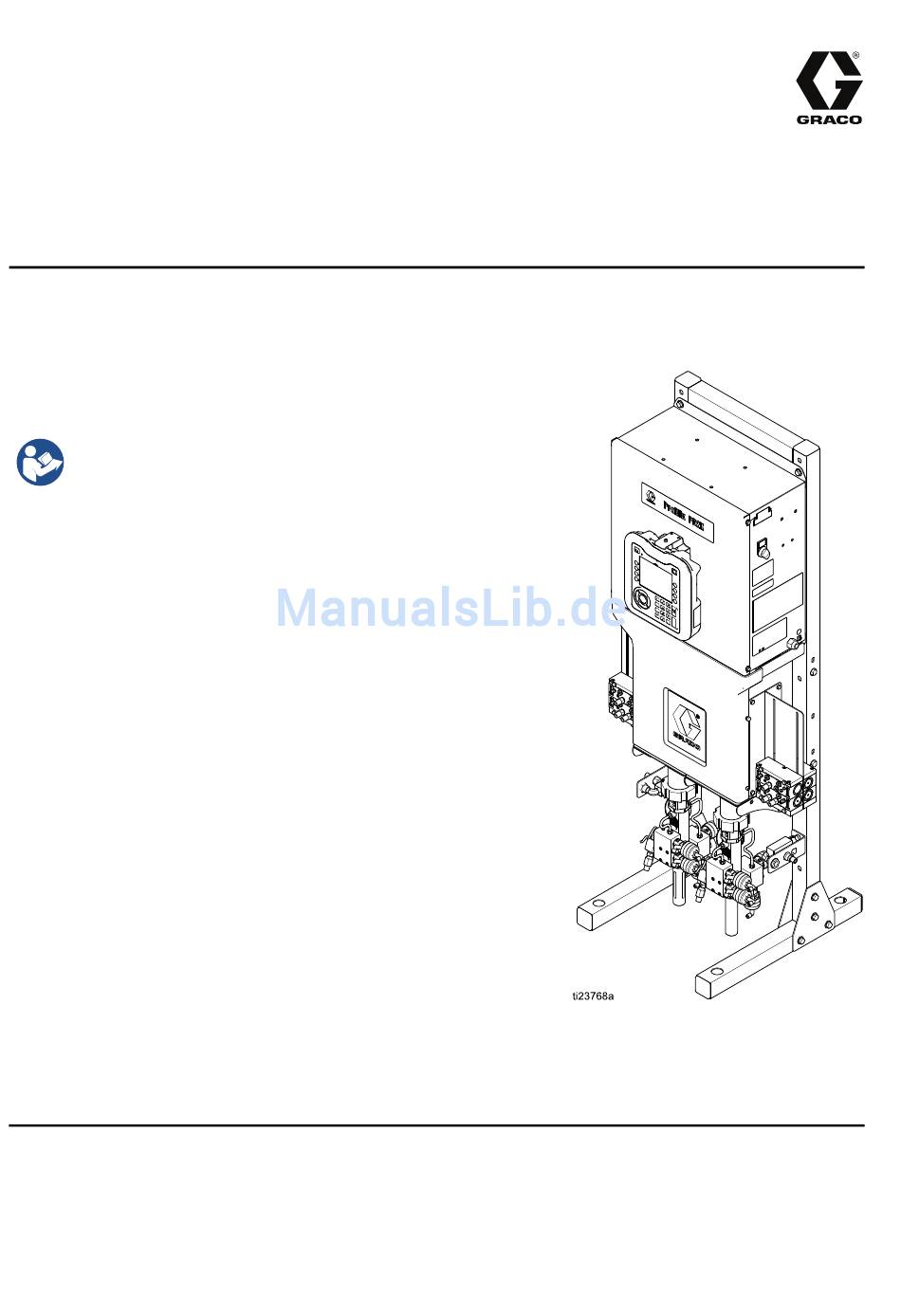

ProMix® PD2K Dosiergerät für
automatische Spritzanwendungen
Elektronisches Dosiersystem mit Verdrängerpumpe für schnell aushärtende Zweikomponenten-
Materialien Automatisches System mit erweitertem Anzeigemodul. Anwendung nur durch geschultes
Personal.
Wichtige Sicherheitshinweise
Alle Warnhinweise und Anweisungen in diesem Handbuch und
in den Montage-. Reparaturanleitungen und den dazugehörigen
Komponentenhandbücher beachten. Diese Anleitung aufbewahren.
Siehe Seite 3 zu Informationen über
Modellnummern und behördliche
Zulassungen.
PROVEN QUALITY. LEADING TECHNOLOGY.
3A5226F
DE
