Austausch Des Motorsteuermoduls (Msm); Temperatursteuermodul (Tsm) Austauschen - Graco Reactor 3 Reparatur Und Teile

Reparatur
Austausch des
Motorsteuermoduls (MSM)

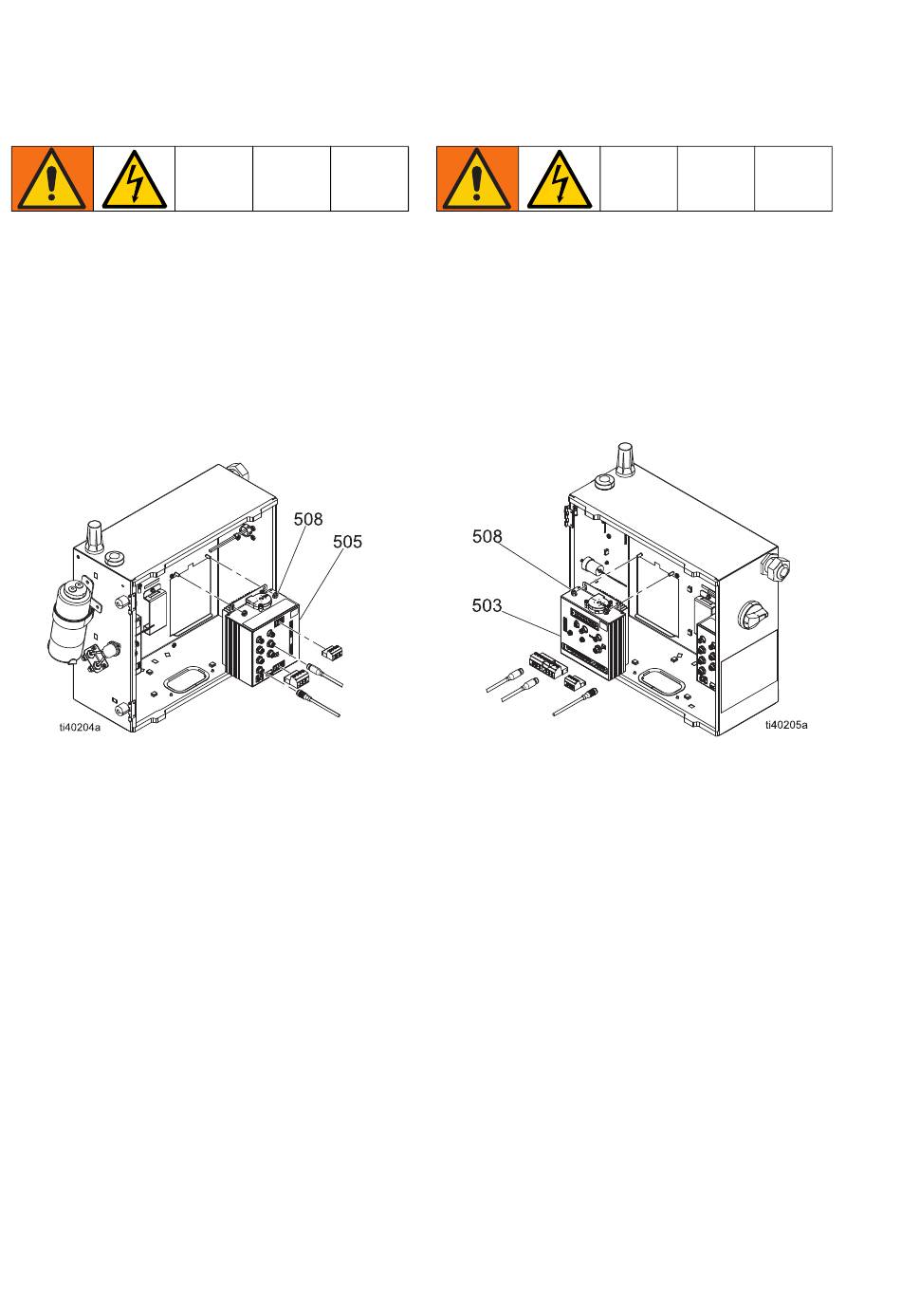

1. Siehe Abschaltung auf Seite 20.
2. Die Stecker vom MSM (505) abklemmen.
Die beiden Stromkabel abklemmen.
Siehe Stromlaufpläne auf Seite 69.
3. Muttern (508) und MSM (505) entfernen.
4. MSM wieder in das Gehäuse einsetzen.
5. Kabel am MSM anschließen. Siehe
Stromlaufpläne auf Seite 69.
6. Beim nächsten Einschalten den Systemtyp
(E-20, E-30 usw.) am ADM einstellen.
44
Temperatursteuermodul (TSM)
austauschen
1. Siehe Abschaltung auf Seite 20.
2. Trennen Sie die Stecker vom MSM (503).
Siehe Stromlaufpläne auf Seite 69.
3. Zwei Muttern (508) und TSM (503) abnehmen.
4. Das TSM wieder in das Gehäuse einsetzen.
5. Kabel am TSM anschließen. Siehe
Stromlaufpläne auf Seite 69.
3A8752H
