Reparatur
Fehlerbehebung beim
beheizten Schlauch
Eine Beschreibung der verfügbaren
Schlauchersatzteile ist in Ihrem Handbuch für
beheizte Schläuche enthalten.
Schlauchleitungen auf Durchgängigkeit
prüfen
1. Siehe Abschaltung auf Seite 20.
HINWEIS: Die Peitschenenden müssen
angeschlossen werden, ansonsten müssen die
Schlauchanschlüsse am Schlauchende
miteinander verbunden werden.

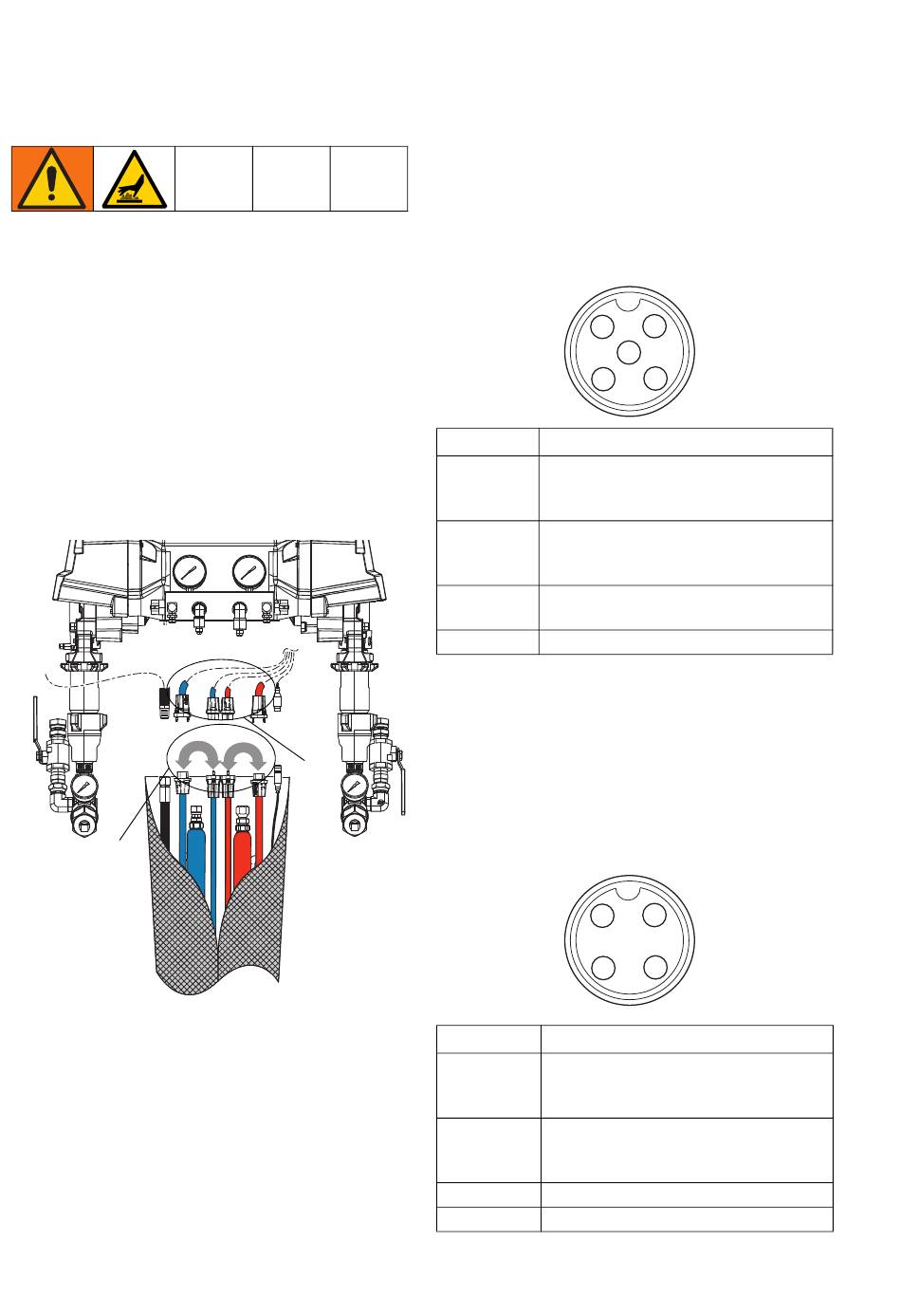

2. Die elektrischen Schlauchstecker (D) am Reactor
lösen.
HS
3. Die Durchgängigkeit zwischen beiden Sätzen
(HS) prüfen.
4. Widerstand mit einem Ohmmeter zwischen den
Schlauchkabeln messen. Die Durchgängigkeit
zwischen den beiden Steckern A (rot) und den
beiden Steckern B (blau) muss vorhanden sein.
5. Bei negativem Prüfergebnis die einzelnen
Schlauchabschnitte vom System bis zur Pistole
einschließlich dem Peitschenende so lange
überprüfen, bis der Fehler isoliert werden kann.
6. Den defekten Schlauchabschnitt austauschen.
38
RTD-Kabel und FTS überprüfen
1. Siehe Abschaltung auf Seite 20.
2. Das RTD-Kabel (212) am Reactor lösen.
3. Mit einem Ohmmeter zwischen den Stiften des
Kabelsteckers überprüfen.
HINWEIS: Den Außenring nicht mit dem
Messfühler berühren.
Stifte
1 zu 3 und 4
zu 3
1 zu 5 und 4
zu 5
1 zu 4
2 zu beliebig Unendlich (offen)
4. Prüfung an jedem Schlauchabschnitt,
inklusive Peitschenende, erneut durchführen,
bis der Fehler gefunden ist.
5. Falls der FTS am Schlauchende keinen
D
korrekten Messwert ausgibt, schließen Sie ihn
direkt am RTD-Kabel (212) am Reactor an.
HINWEIS: Sie können auch jeden FTS
unabhängig voneinander mit einem Ohmmeter
zwischen den Stiften prüfen, wie unten gezeigt.
ti41007a
Stifte
1 bis 3
4 zu 3
1 zu 4
2 zu beliebig Unendlich (offen)
2 1
5
3 4
ti41008a
Ergebnis
Siehe Tabelle RTD-Widerstand
gegenüber Temperatur auf Seite 39.
A-Seite
Siehe Tabelle RTD-Widerstand
gegenüber Temperatur auf Seite 39.
B-Seite
0,2 - 0,4 Ohm am FTS (0,75 Ohm
kommen pro 50 ft Kabel dazu)
4
2
1 3
ti41009a
Ergebnis
Siehe Tabelle RTD-Widerstand
gegenüber Temperatur auf Seite 39.
A-Seite
Siehe Tabelle RTD-Widerstand
gegenüber Temperatur auf Seite 39.
B-Seite
0,2 - 0,4 Ohm am FTS
