Reparatur

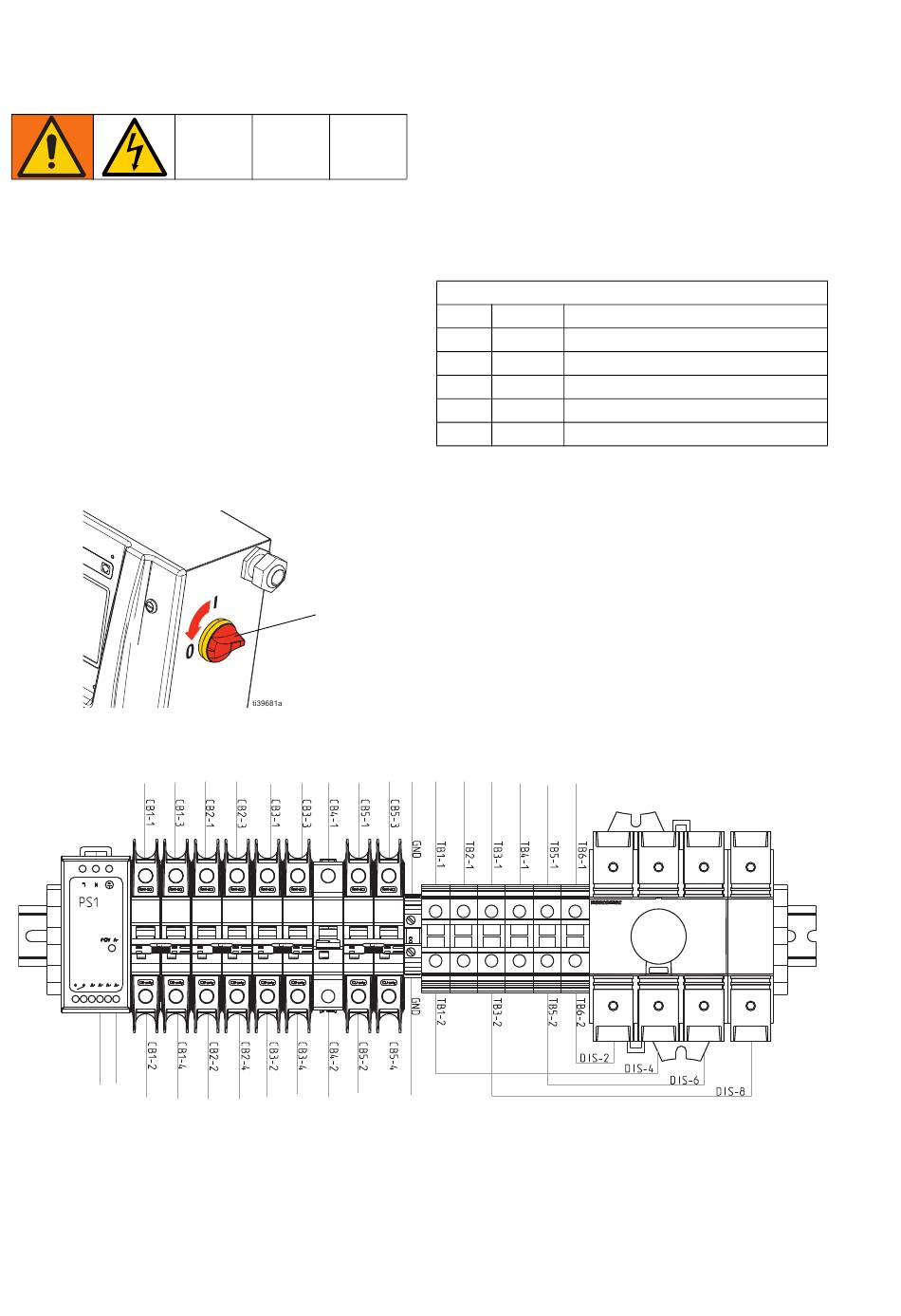

Schutzschalter austauschen
1. Siehe Vor Beginn der Reparaturarbeiten auf
Seite 22.
2. Mit einem Ohmmeter die Durchgängigkeit des
Schutzschalters prüfen (von oben nach unten).
Wenn keine Durchgängigkeit vorhanden ist,
Schutzschalter ausschalten, zurücksetzen und
erneut prüfen. Wenn immer noch keine
Durchgängigkeit vorhanden ist, muss der
Schalter ausgetauscht werden:
a. Siehe die Tabelle mit den Schutzschaltern in
Stromlaufpläne auf Seite 69.
b. Den Hauptschalter (MP) ausschalten.
30
c. Die beiden Schrauben lösen, mit denen die
d. Die Verriegelung 6 mm (1/4 Zoll)
Pos.
CB1
CB2
CB3
CB4
CB5
MP
Drähte und die Stromschiene mit dem
auszutauschenden Schutzschalter
verbunden sind, und die Leitungen trennen.
herausziehen und den Schutzschalter von
der DIN-Schiene trennen. Den neuen
Schutzschalter einbauen. Die Kabel
einführen und alle Schrauben festziehen.
Schutzschalter
Größe Komponente
40A A (ISO) Heizung
40A B (RES) Heizung
40A Schlauch Transformator Primär
50A Schlauchheizung
20A Motor
ti41006a
