Motoreinbau
1. Setzen Sie den Motor auf die Motorplatte und
richten Sie ihn an der Markierung für die Position
des vorherigen Motors aus.
2. Mit einem 1/2 Zoll-Steckschlüssel die Schrauben
(22) befestigen und den Motor an der Motorplatte
sichern. Motorabdeckung (5) mit den Schrauben

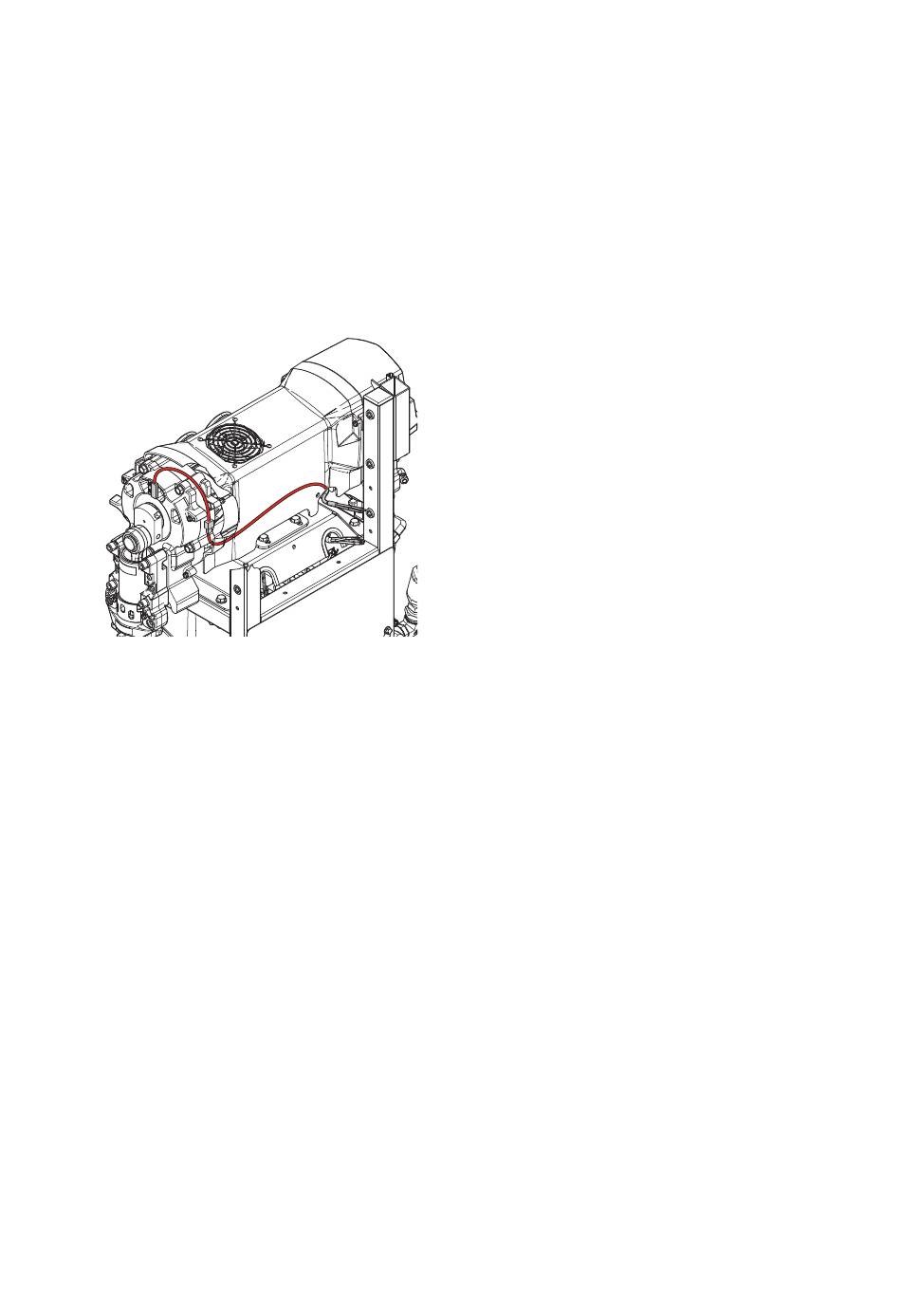

(37) montieren. Vergewissern Sie sich, dass die
Kabel auf der Rückseite herausgeführt sind
und der Reed-Schalter-Anschluss wie gezeigt
verlegt ist.
3. Setzen Sie die Motorplatte auf den Rahmen (1)
und drehen Sie alle Schrauben (22) teilweise von
Hand ein. Sobald alle Schrauben eingesetzt
sind und die Motorplatte ausgerichtet ist,
die Schrauben (22) anziehen.
4. Mit einem 1/2 Zoll-Steckschlüssel das B-seitige
Getriebegehäuse mit Schrauben (107) montieren
und mit 22,5 N•m (200 in-lb) festziehen.
3A8752H
5. Mit einem 5/16 Zoll-Sechskantschlüssel das
6. Die Schritte 3 und 4 auf der anderen Seite
7. Den Reed-Schalter am B-seitigen
8. Den Auslassverteiler auf der Motorhalterung
ti41011a
9. Die Motorkabel zum Schaltschrank (2) verlegen
10. Die untere Durchgangsplatte zum Sichern
11. Die seitlichen Motorabdeckungen (7) mit den
HINWEIS: Beide Getriebegehäuse-Kurbelarme
in den unteren Totpunkt-Positionen montieren.
Dadurch wird sichergestellt, dass beide Pumpen
gleichzeitig umgeschaltet werden.
B-seitige Pumpengehäuse mit den Schrauben
(110) montieren und mit 2,8-3,4 N•m
(25-30 in-lb) festziehen. Mit einem
7/8 Zoll-Schlüssel die Materialleitung (13) an die
Pumpe anschließen.
wiederholen.
Getriebegehäuse montieren.
platzieren und mit einem 3/16 Zoll-Sechskant-
schlüssel die Schrauben (60) anziehen.
Das Kabel des A-seitigen Druckwandlers wieder
an den A-seitigen Druckwandler anschließen.
Das Kabel des B-seitigen Druckwandlers wieder
an den B-seitigen Druckwandler anschließen.
Den beheizten Schlauch und die Rücklauf-
leitungen wieder anschließen.
und an die MCM-Anschlüsse 9, 14 und 15
anschließen, wie auf den Etiketten der
entsprechenden Kabel angegeben.
Siehe Stromlaufpläne auf Seite 69.
der Öffnung einschieben und festziehen.
Schrauben (37) montieren.
