Materialauslassverteiler Austauschen - Graco Reactor 3 Reparatur Und Teile

Reparatur
Materialauslassverteiler
austauschen
Der Materialauslassverteiler ist die Baugruppe,
an der die beheizten Schläuche an das Gerät
angeschlossen werden. Die Baugruppe enthält
Manometer sowie Druckwandler und Ablassventile
auf beiden Seiten, um das Material zurück in die
Fässer zu leiten.
1. Die Druckentlastung auf Seite 19 durchführen.
2. Siehe Abschaltung auf Seite 20.
3. Abdeckungen (57, 58) entfernen.
24
ACHTUNG
Um einen Kurzschluss oder eine Verkürzung der
Transformatorlebensdauer zu vermeiden, darauf
achten, dass der Transformator nicht mit Flüssigkeit
in Berührung kommt. Den Transformator mit einer
Kunststofffolie oder einem Stück Karton abdecken.
4. Materialleitungen (40) (oder Volumenzähler bei
Elite-Modellen), den beheizten Schlauch und die
Zirkulationsleitungen (55) vom Auslassverteiler
(17) trennen.
48
57
58

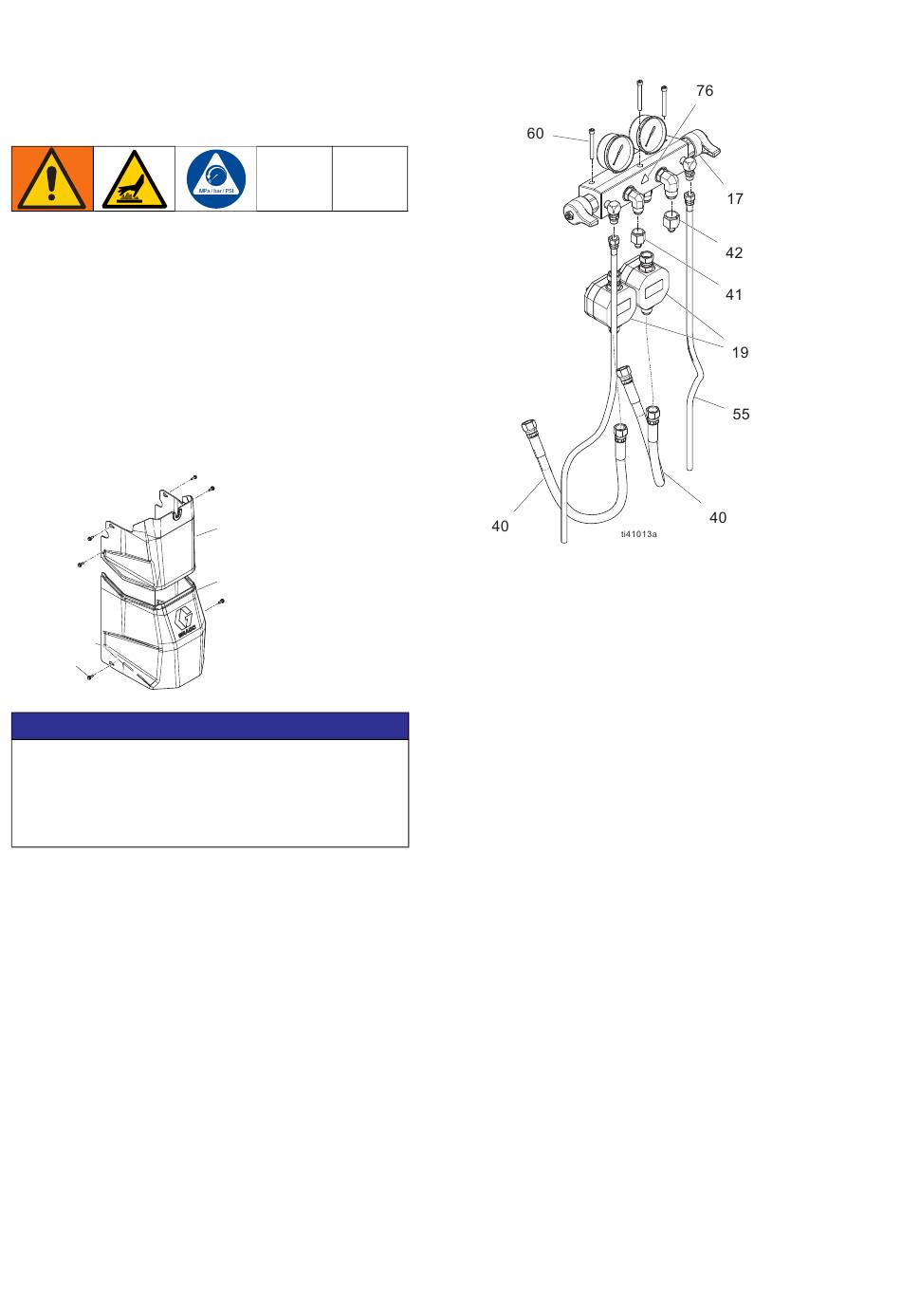

ti41093a
5. Kabel der Ausgangsdruckwandler von de
Druckwandlern trennen.
6. Mit einem 3/16 Zoll-Sechskantschlüssel die
Schrauben (60) herausschrauben, dann den
Verteiler (17) abnehmen.
7. Beim Einbau des neuen Verteilers die Dichtung
(61) ungefähr an der gleichen Stelle an der
Motorhalterung (3) anbringen. Anhand der
Befestigungslöcher ausrichten, dann den neuen
Verteiler einsetzen und die Schrauben (60)
wieder eindrehen.
8. Materialleitungen (40) und Zirkulationsleitungen
(55) wieder an die entsprechenden Fittings und
die Kabel der Auslassdruckwandler an den
Druckwandlern anschließen.
9. Die Abdeckungen (57, 58) wieder anbringen.
3A8752H
