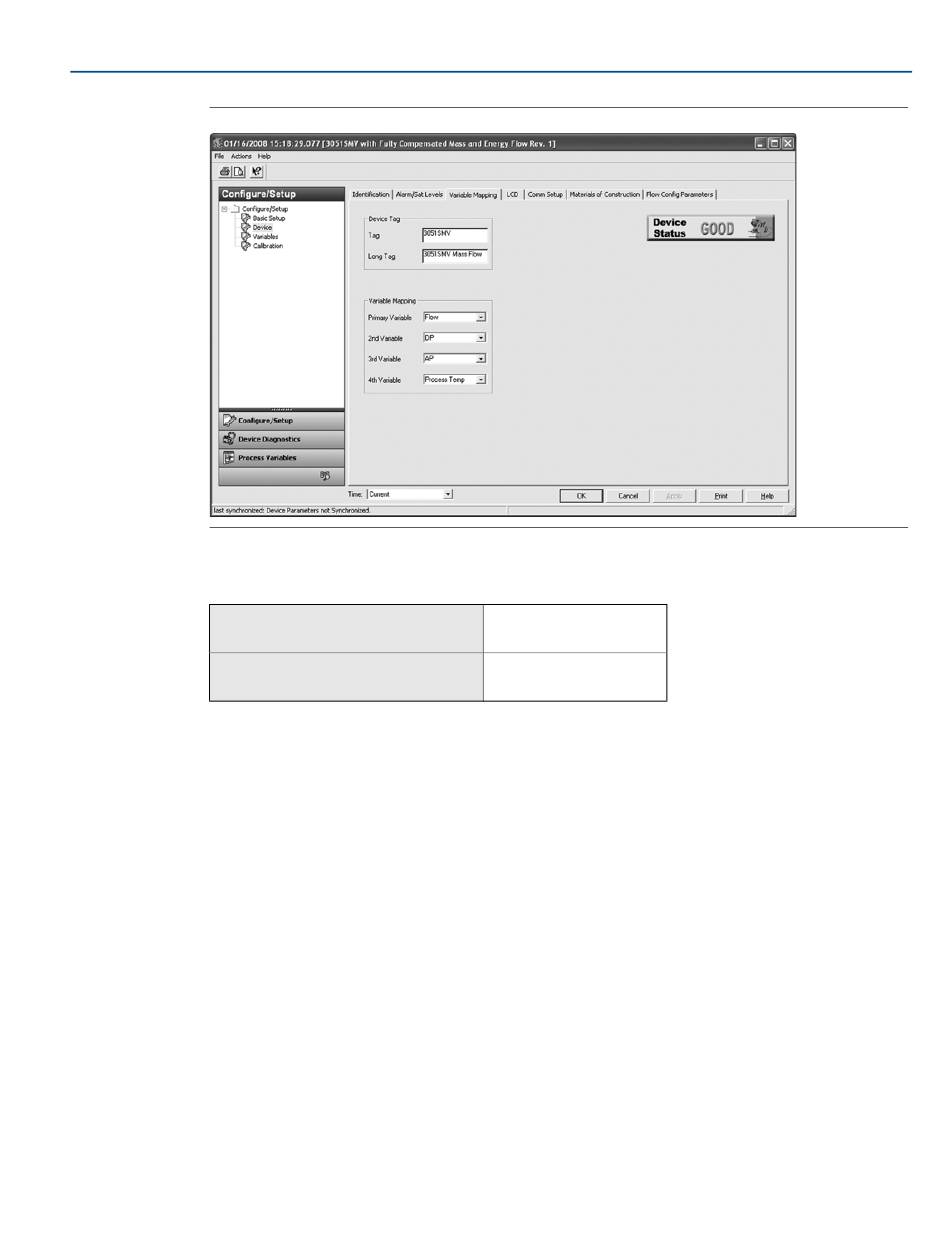

Abbildung 3-19. Registerkarte „Device – Variable Mapping" (Gerät – Variablen-Zuordnung)
3.6.4 Digitalanzeiger
Funktionstastenfolge für Masse-
Funktionstastenfolge für direkten
Ausgang der Prozessvariable
Der Digitalanzeiger verfügt über ein 4-zeiliges Display und eine 0—100 % Balkengrafik. Die erste
Zeile mit fünf Zeichen zeigt die Ausgangsbeschreibung an, die zweite Zeile mit sieben Zeichen
zeigt den tatsächlichen Wert an und die dritte Zeile mit sechs Zeichen zeigt Einheiten an. Die
vierte Zeile zeigt „Error" (Störung) an, wenn ein Problem mit dem Messumformer erkannt wird.
Auf dem Digitalanzeiger können außerdem Diagnosemeldungen angezeigt werden. Diese
Diagnosemeldungen sind in
Auf der Registerkarte LCD (Digitalanzeiger) kann der Anwender konfigurieren, welche Variablen
auf dem Digitalanzeiger erscheinen sollen. In das Kontrollkästchen neben jeder Variable klicken,
um die anzuzeigenden Variablen auszuwählen. Der Messumformer zeigt die ausgewählten
Variablen nacheinander an, wobei jede Variable drei Sekunden lang erscheint.
Konfiguration
und Energiedurchfluss
Tabelle 5-1 auf Seite 10
Abschnitt 3: Konfiguration
1, 3, 8
1, 3, 8
aufgelistet.
